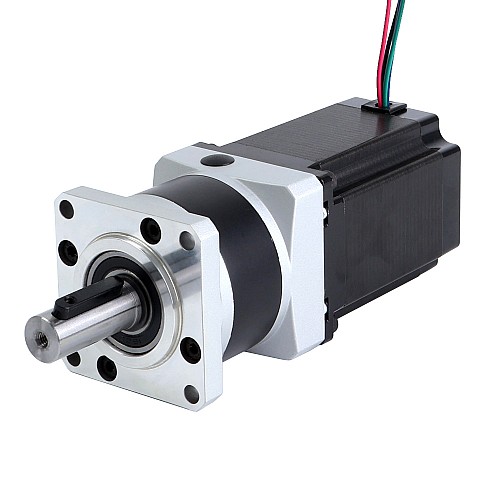

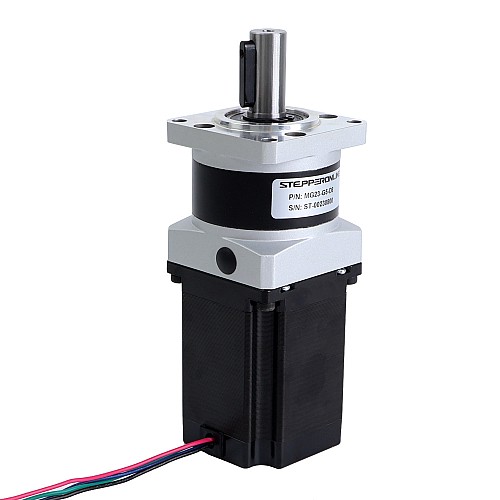

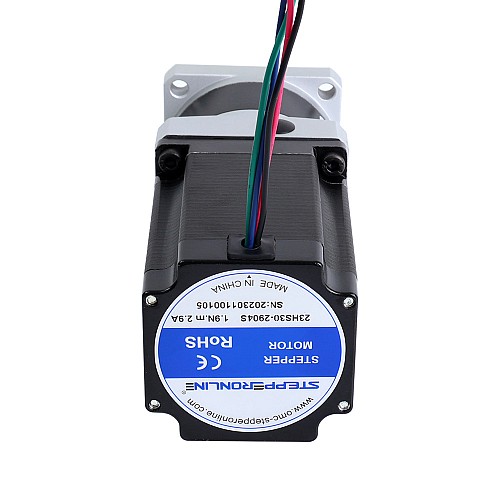

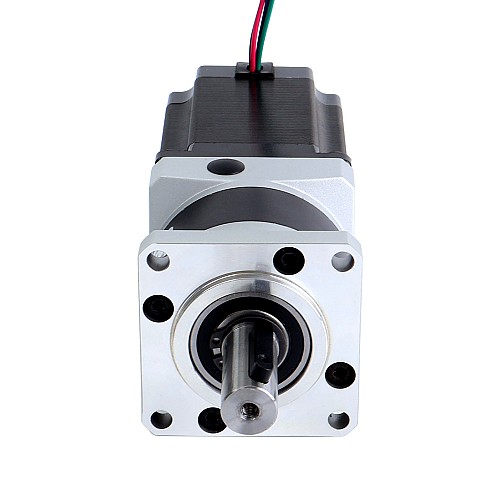

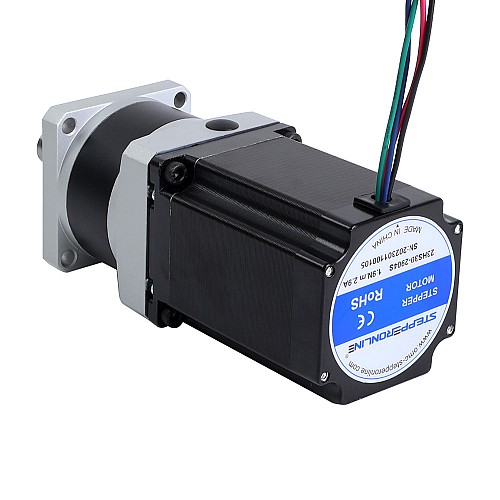

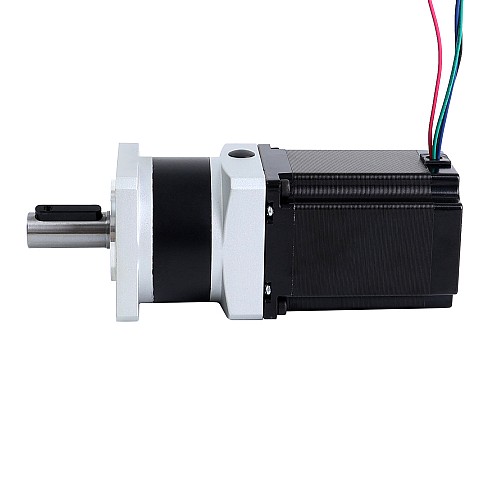

Шаговый двигатель Nema 23, длина = 76,5 мм, передаточное отношение 5:1, планетарный редуктор серии MG

Этот шаговый двигатель Nema 23 оснащён высокоточным редуктором серии MG. Передаточное отношение составляет 5:1, а максимальный люфт — 30 угловых минут. Это отличный выбор для применений, требующих высокой точности при низкой стоимости.
Благодаря встроенной муфте вала редуктор серии MG легко заменяет двигатель или редуктор.

Электрические характеристики

• Номер детали: 23HS30-2904S-MG5
• Тип двигателя: биполярный шаговый
• Удерживающий момент без редуктора: 1,89 Нм (267,65 унций-дюймов)
• Номинальный ток/фаза: 2,9 А
• Сопротивление фазы: 1,13 Ом
• Индуктивность: 4,8 мГн ±20% (1 кГц)
• Класс изоляции: B 130 °C [266 °F]

Характеристики редуктора

• Тип редуктора: прямозубый планетарный
• Материал шестерни: порошковая металлургия
• Передаточное число: 5:1
• КПД: 90 %
• Люфт на холостом ходу: <=30 угловых минут
• Макс.допустимый крутящий момент: 25 Нм (221,27 фунт-дюйм)
• Момент. Допустимый крутящий момент: 50 Нм (442,54 фунт-дюйм)
• Шум: <=55дБ
• Класс водонепроницаемости: IP54
• Срок службы: 20000 часов

Физические характеристики

• Размер корпуса: 57 x 57 мм
• Длина двигателя: 76,5 мм
• Длина коробки передач: 55,5 мм
• Выход Тип вала: шпоночный.
• Диаметр выходного вала: Φ14 мм
• Длина выходного вала: 34 мм
