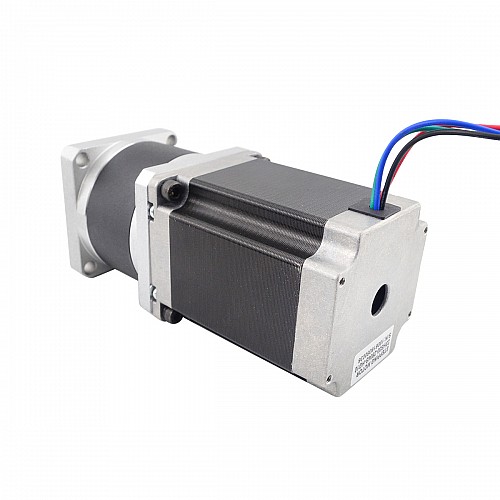

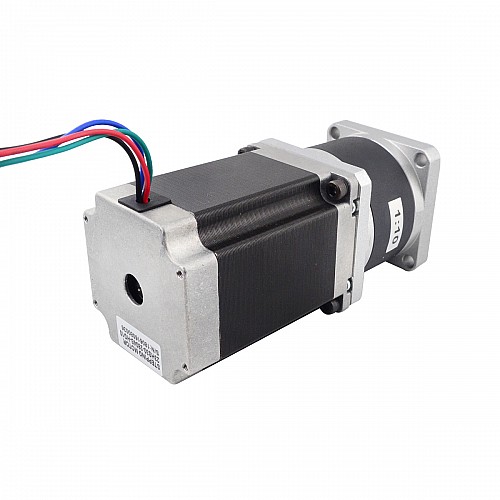

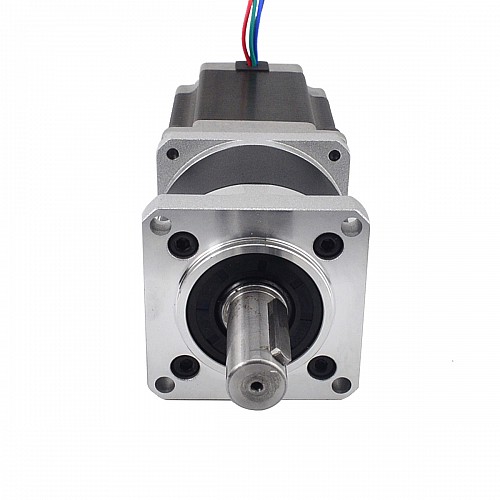

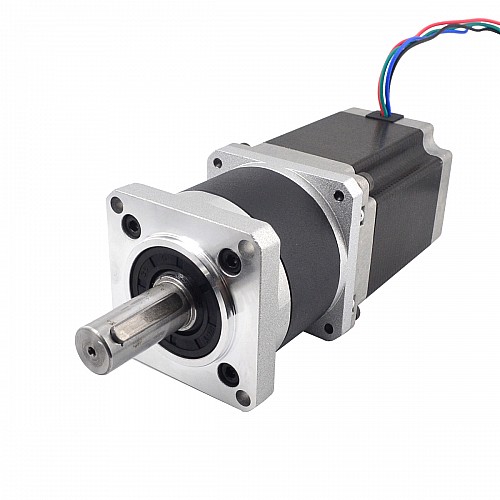

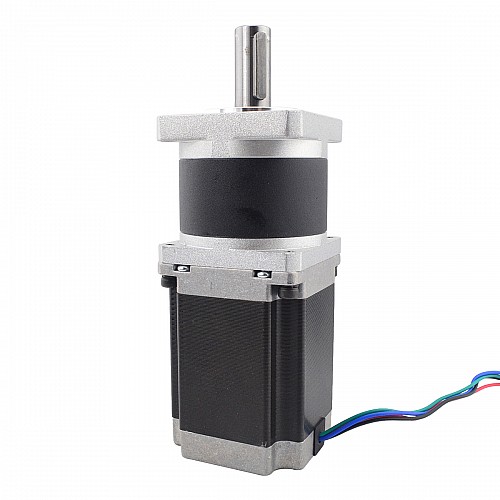

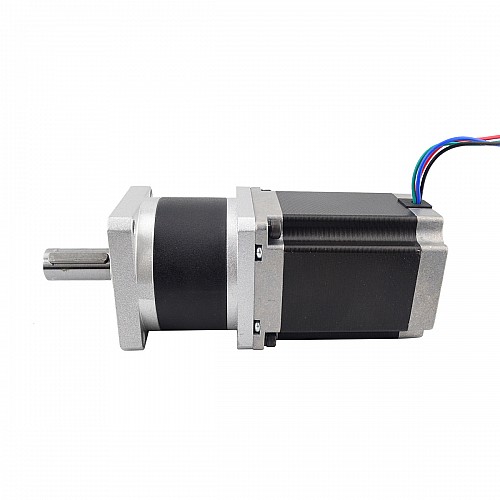

Шаговый двигатель Nema 23, длина = 76 мм, передаточное отношение 10:1, высокоточный планетарный редуктор

0 отзывов - Написать отзыв

руб.7003

5 + руб.6657

10 + руб.6344

50 + руб.6059

100 + руб.5798

В наличии: 10000
Модель: 23HS30-2804S-HG10
Вес брутто: 1.84kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 215

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 23 с корпусом диаметром 76 мм и номинальным током 2,80 А интегрирован с планетарным редуктором диаметром 54 мм с передаточным числом 10:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали: 23HS30-2804s-HG10
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент без коробки передач: 1,89 Нм (267,70 унций-дюймов)
Номинальный ток/фаза: 2,80 А
Фазовое сопротивление: 1,13 Ом
Индуктивность: 5,40 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: легированная сталь
Передаточное отношение: 10:1
Эффективность: 92%
Зазор при отсутствии нагрузки: <=30 армин
Максимально допустимый крутящий момент: 6 Н·м (849,84 унций·дюйм)
Допустимый крутящий момент: 12 Н·м (1699,68 унций·дюйм)
Максимальная радиальная нагрузка: 250 Н
Температура окружающей среды: -10-50℃
Шум: <=50 дБ

Физические характеристики

Размер оправы: 57 x 57 мм
Длина двигателя: 76 мм
Длина коробки передач: 54 мм
Диаметр вала: Φ14 мм
Длина вала: 34 мм
Длина шпоночного паза: 25 мм
Количество отведений: 4
Длина вывода: 320 мм
Вес: 1500 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	5.4
Ток(А)	2.8
Удерживающий момент без редуктора (Нм)	1.89
Фазовое сопротивление (Ом)	1.13
Физические характеристики
Вес(г)	1500
Диаметр вала (мм)	14
Длина вала (мм)	34
Длина вывода (мм)	320
Длина тела (мм)	130
Зазор при отсутствии нагрузки	<=30 армин
Количество свинца	4
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	10
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный

File	Size
23HS30-2804S-HG10.STEP	3MB	Download
23HS30-2804S-HG10_Torque_Curve.pdf	182.69KB	Download
23HS30-2804S-HG10 Full Datasheet	127.62KB	Download
23HS30-2804S_Torque_curve.pdf	180.81KB	Download
