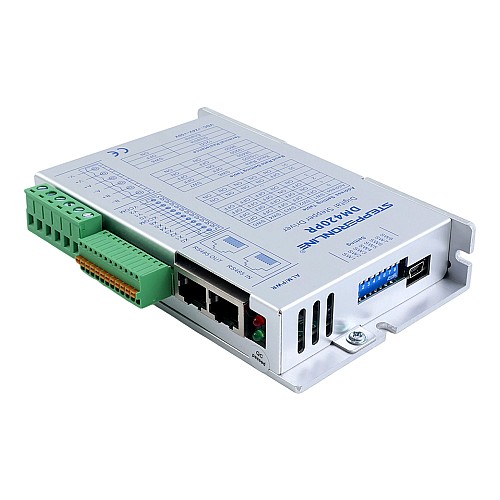

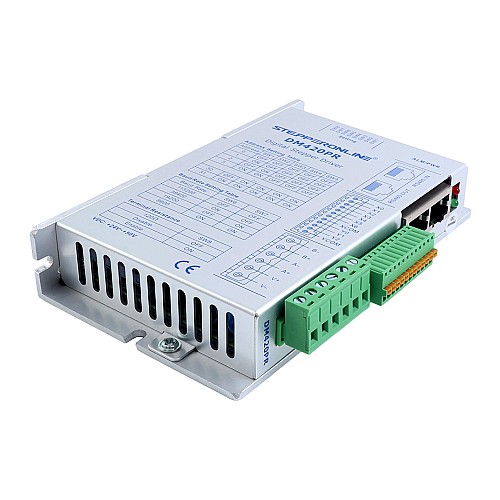

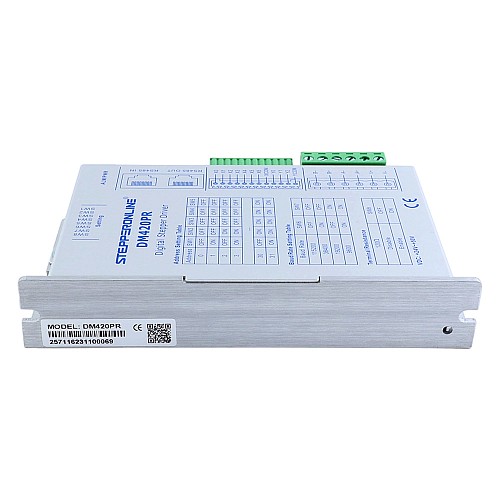

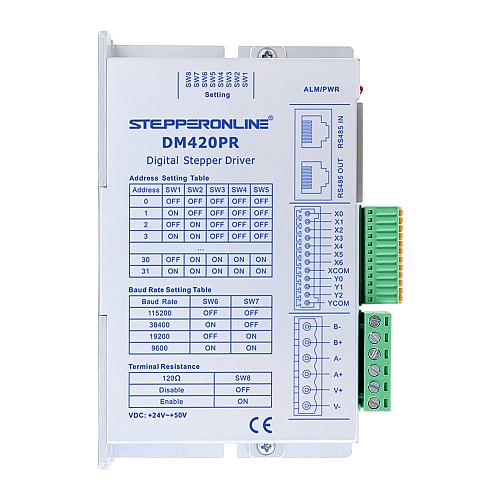

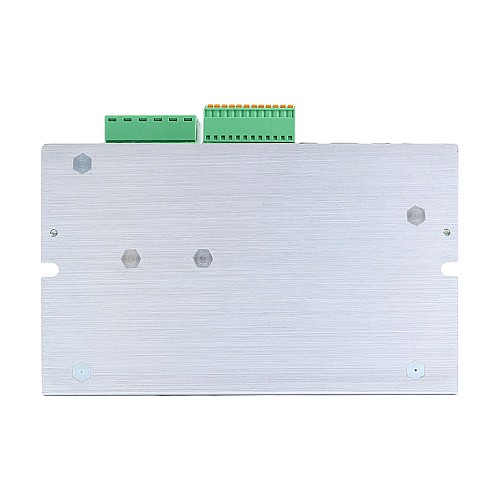

Драйвер шагового двигателя Modbus RS485 серии Y 0-2,0А 24-50В постоянного тока для шаговых двигателей Nema 11, 14, 17

Этот шаговый драйвер поддерживает стандартный протокол Modbus RTU. Он обеспечивает превосходную производительность в диапазоне тока 0–2,0 А и рабочем напряжении 24–50 В постоянного тока, что делает его идеальным для шаговых двигателей Nema 11, 14, 17.
Драйвер шагового двигателя нового поколения с замкнутым контуром на базе 32-битного цифрового сигнального процессора (DSP) сочетает в себе высокую производительность, стабильность и экономичность со сверхнизким уровнем шума и вибрации. Благодаря универсальным интерфейсам ввода/вывода он поддерживает функции управления положением/скоростью, возврата в исходное положение и одноосного движения, позволяя пользователям регулировать ток, параметры разделения и отслеживать состояние двигателя в режиме реального времени с помощью команд шины.

Ключевые особенности

• Технология 32-битной цифровой обработки сигналов нового поколения обеспечивает превосходное соотношение цены и производительности, а также повышенную стабильность, минимальный уровень шума и снижение вибрации.
• Интерфейс связи шины RS485 с поддержкой протокола Modbus RTU позволяет одновременно управлять по сети до 31 драйвера.
• Комплексный набор интерфейсов ввода-вывода для полного управления движением по одной оси, включая функции управления положением/скоростью и возврата в исходное положение
• Параметры, настраиваемые через шину: текущие настройки, разрешение микрошага, фиксированная регулировка тока, а также мониторинг состояния двигателя в реальном времени
• Четыре программируемых режима управления движением: CSP (циклическое синхронное положение), PP (положение профиля), PV (скорость профиля) и HOME
• 3 оптически изолированных высокоскоростных дифференциальных выходных интерфейса для внешнего управления пуском/остановкой двигателя
• 7 оптически изолированных несимметричных входных интерфейсов для внешних командных сигналов (включение/остановка/аварийная остановка)
• 3 оптически изолированных выходных порта для обратной связи о состоянии драйвера и управляющих сигналов
• Широкий диапазон микрошагов (400–51 200 шагов/об) с точным регулированием тока для плавной работы и снижения нагрева двигателя
• Комплексная защита: защита от перенапряжения, пониженного напряжения, перегрузки по току и обнаружения ошибок

Электрические характеристики

• Непрерывный выходной ток: 0 - 2,0 А (типично 1,0 А)
• Входное напряжение: 24–50 В постоянного тока (типичное 24 В)
• Ток логического входа: 7,0–16 мА (типично 10 мА)
• Напряжение логического входа: 5–24 В
• Сопротивление изоляции: 100 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное охлаждение
• Окружающая среда: Держитесь подальше от другого отопительного оборудования, а также избегайте пыли, масляного тумана, едких газов, мест с сильной вибрацией, горючих газов и токопроводящей пыли.
• Температура: 0℃ - 50℃
• Влажность: 40% - 90% относительной влажности (без конденсации)
• Вибрация: 10 - 55 Гц/0,15 мм
• Температура хранения: -20℃ - 70℃
