Бесщеточный безсердечниковый круглый двигатель 24V 14500RPM 80mNm 121.47W 6.31A Ф32x61mm

Бесщеточный безсердечниковый круглый двигатель 24V 80mNm 121.47W 6.31A Ф32x61mm - 32CL60-24-P2-14500 | StepperOnline

Новый

Бесщеточный безсердечниковый круглый двигатель 24V 14500RPM 80mNm 121.47W 6.31A Ф32x61mm

0 отзывов - Написать отзыв

руб.6203

5 + руб.5948

10 + руб.5712

50 + руб.5494

100 + руб.5293

В наличии: Предварительный заказ
Модель: 32CL60-24-P2-14500
Вес брутто: 0.28kg
Сертифицировано: ISO, CE, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

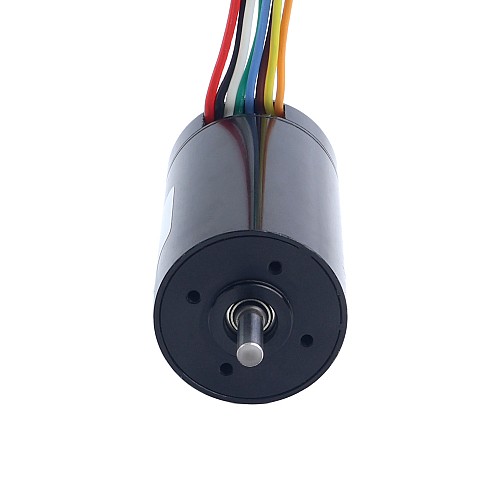

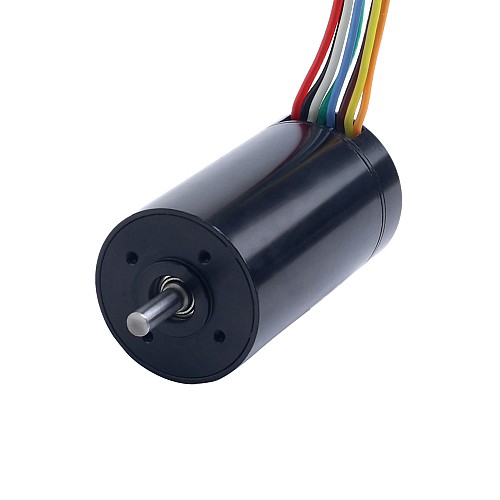

Этот 24-вольтовый бесщёточный двигатель без сердечника обеспечивает выходную мощность 121,47 Вт. Он достигает номинальной скорости 14500 об/мин при потребляемом токе 6,31 А и обеспечивает номинальный крутящий момент 80 мНм. Он подходит для компактных, быстро реагирующих приложений, требующих малой инерции.

Двигатель без сердечника обеспечивает исключительную эффективность за счёт устранения потерь в стали, что значительно снижает энергопотребление в системах непрерывной автоматизации. Сверхнизкая инерция двигателя обеспечивает отклик в миллисекундном диапазоне для точного позиционирования. Сверхкомпактная конструкция и бесшумная работа с низким уровнем вибрации обеспечивают лёгкую интеграцию и надёжную работу без необходимости обслуживания. Идеально подходит для робототехники, лабораторной автоматизации и точных медицинских приборов.

Электрические характеристики

Номер детали производителя: 32CL60-24-P2-14500
Количество пар полюсов: 1
Номинальное напряжение: 24 В
Сопротивление выводов: 0,41 Ом
Индуктивность выводов: 0,06 мГн
Скорость холостого хода: 18000 об/мин
Ток холостого хода: 0,25 А
Номинальная скорость: 14500 об/мин
Номинальный ток: 6,31 А
Номинальный крутящий момент: 80 мНм
Номинальная мощность: 121,47 Вт
Максимальная выходная мощность: 348,23 Вт
КПД: 87,36%
Постоянный крутящий момент: 12,68 мНм/А
Момент срыва: 738,96 мНм
Постоянная противо-ЭДС: 1,33 мВ/об/мин
Постоянная скорости: 753,22 об/мин/В
Момент трения: 3,17 мНм
Постоянная тока: 0,08 А/мНм
Амплитуда вибрации: <=0,1 мм
Максимально допустимая температура крыла: 180°C
Диапазон рабочих температур: -20–80°C
Шум: <=35 дБ
Срок службы: 8000 часов

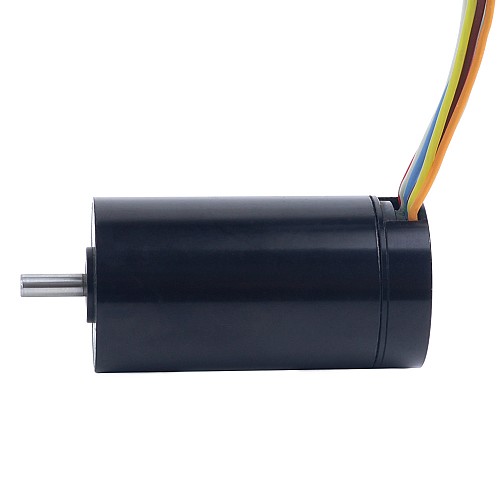

Физические характеристики

Размер корпуса: Φ32 мм
Длина двигателя: 61 мм
Диаметр вала: Φ6 мм
Длина вала: 20 мм
Длина кабеля: 110 мм

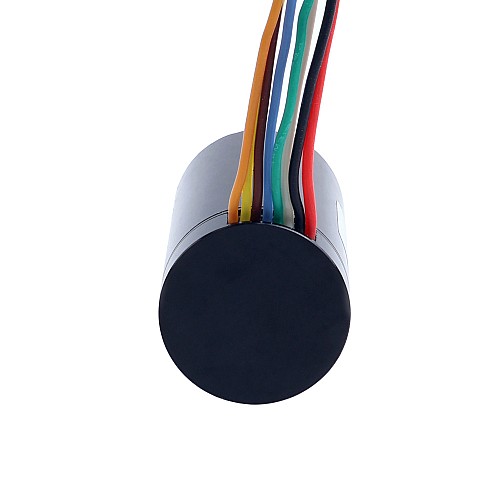

Подключение

U	V	W	+5V	GND	A	B	C
Красный	Черный	Белый	Зеленый	Синий	Коричневый	Желтый	Оранжевый

Электрические характеристики
Индуктивность выводов (mH)	0.06
Количество полюсов	2
Константа противо-ЭДС(мВ/об/мин)	1.33
Макс. выходная мощность (Вт)	348.23
Момент остановки(mNm)	738.96
Момент трения(mNm)	3.17
Номинальная мощность (Вт)	121.47
Номинальная скорость (об/мин)	14500
Номинальное напряжение (В)	24
Номинальный крутящий момент (mNm)	80.00
Номинальный ток (А)	6.31
Постоянная крутящего момента(mNm/A)	12.68
Постоянная тока(A/mNm)	0.08
Скоростная постоянная (Rpm/V)	753.22
Скорость холостого хода (rpm)	18000
Сопротивление выводов (Ohms)	0.41
Ток холостого хода (А)	0.25
Эффективность(%)	87.36
Физические характеристики
Метод инвентаризации	Выделенный инвентарь
