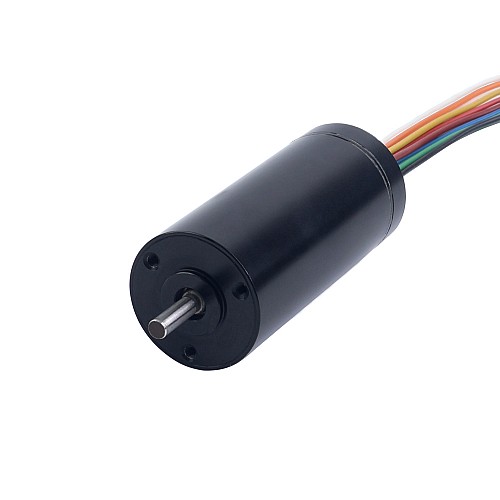

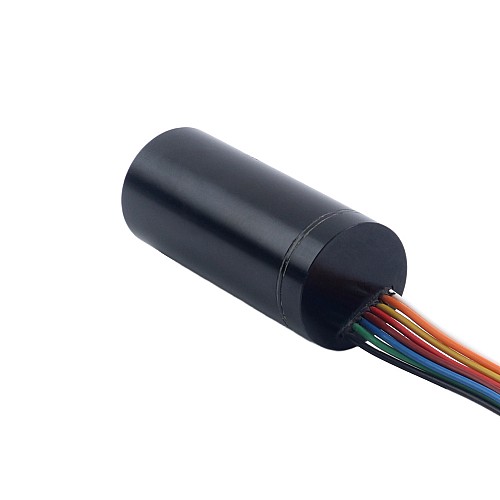

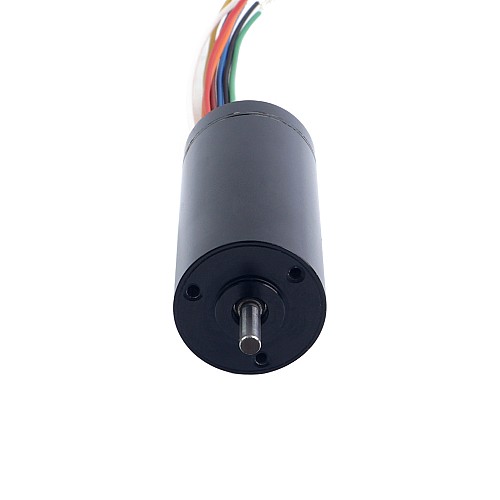

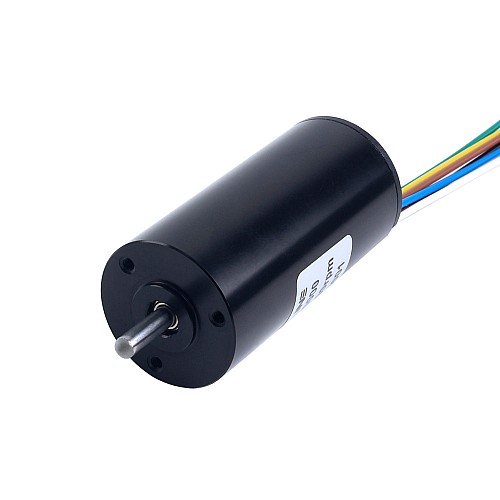

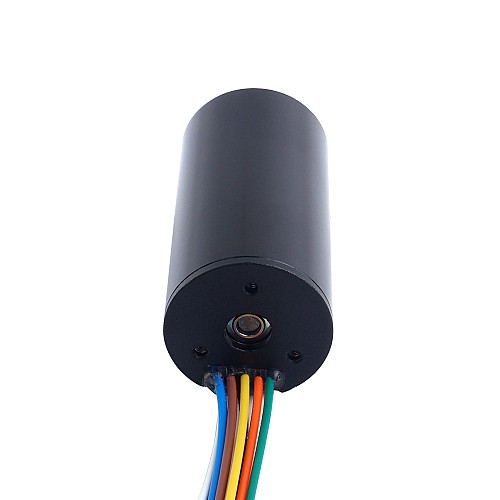

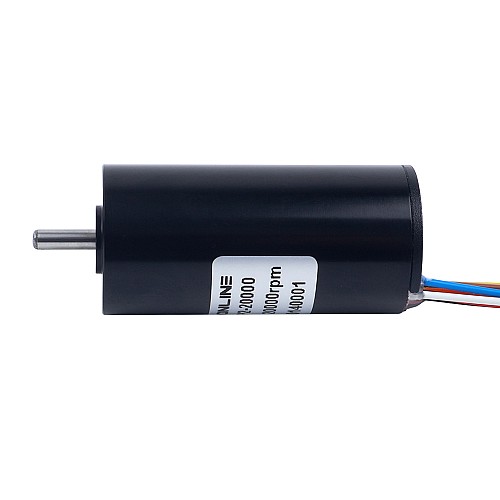

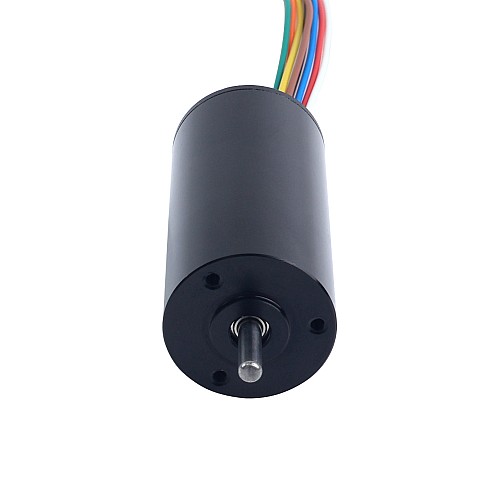

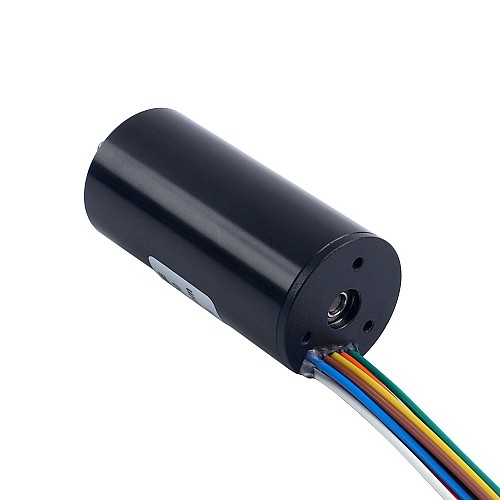

Бесщеточный безсердечниковый круглый двигатель 24V 20000RPM 15mNm 31.41W 1.55A Ф22x45mm

Этот 24-вольтовый бесщёточный двигатель без сердечника обеспечивает выходную мощность 31,41 Вт. Он достигает номинальной скорости 20000 об/мин при потреблении тока 1,55 А и обеспечивает номинальный крутящий момент 15 мН·м. Он подходит для компактных, быстро реагирующих приложений, требующих малой инерции.

Двигатель без сердечника обеспечивает исключительную эффективность за счёт устранения потерь в стали, что значительно снижает энергопотребление в системах непрерывной автоматизации. Сверхнизкий момент инерции обеспечивает отклик в миллисекундном диапазоне для точного позиционирования. Сверхкомпактная конструкция и бесшумная работа с низким уровнем вибрации обеспечивают лёгкую интеграцию и надёжную работу без необходимости обслуживания. Идеально подходит для робототехники, лабораторной автоматизации и точных медицинских приборов.

Электрические характеристики

• Номер детали производителя: 22CL45-24-P2-20000
• Количество пар полюсов: 1
• Номинальное напряжение: 24 В
• Сопротивление выводов: 1,9 Ом
• Индуктивность выводов: 0,16 мГн
• Скорость холостого хода: 23000 об/мин
• Ток холостого хода: 0,35 А
• Номинальная скорость: 20000 об/мин
• Номинальный ток: 1,55 А
• Номинальный крутящий момент: 15 мНм
• Номинальная мощность: 31,41 Вт
• Максимальная выходная мощность: 71,65 Вт
• КПД: 69,48%
• Константа крутящего момента: 9,69 мН·м/А
• Крутящий момент при остановке: 118,99 мН·м
• Константа противо-ЭДС: 1,01 мВ/об/мин
• Константа скорости: 985,64 об/мин/В
• Момент трения: 3,39 мН·м
• Константа тока: 0,1 А/мНм
• Амплитуда вибрации: <=0,1 мм
• Максимально допустимая температура крыла: 180°C
• Диапазон рабочих температур: -20–80°C
• Шум: <=35 дБ
• Срок службы: 8000 часов

Физические характеристики

• Размер рамы: Φ22 мм
• Длина двигателя: 45,5 мм
• Диаметр вала: Φ3 мм
• Длина вала: 10,2 мм
• Длина кабеля: 150 мм
