Контроллер шагового двигателя, 2 канала, 1,0–5,6 А, 20–40 В постоянного тока, регулируемая скорость

В DM456AI уже встроен импульсный генератор, позволяющий одновременно управлять двумя шаговыми двигателями с максимальным током 2,8 А с помощью ПЛК или потенциометра, даже без контроллера. Доступны восемь значений тока и восемь скоростей. Два цифровых входных сигнала раздельно управляют пуском/остановкой и направлением вращения. Это широко используется в системах управления несущей частоты.

Примечание: При подключении двух двигателей драйвер будет распределять в среднем 50% тока на каждый двигатель, и два двигателя будут иметь одинаковое движение.

Ключевые особенности

• 24 В постоянного тока
• Драйвер шагового двигателя с переменной скоростью

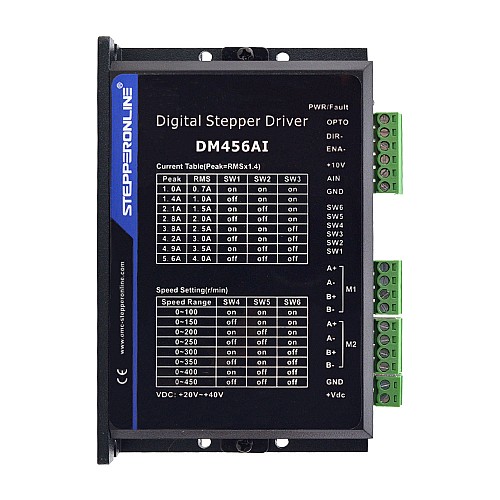

• Доступно 8 течений и 8 скоростей
• Входное напряжение +20~40 В постоянного тока, максимальный ток 5,6 А
• ENA управляет пуском/остановкой, DIR управляет направлением
• Подходит для шаговых двигателей Nema 14, Nema 17, Nema 23.
• ПЛК или контроллер (с аналоговым выходом 0-10 В или отдельным потенциометром)

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0℃ － 65℃
• Влажность: 40%－90% относительной влажности
• Рабочая температура: -10℃ － 45℃
• Вибрация: 10-55 Гц / 0,15 мм
• Температура хранения: -20℃ － 65℃
• Вес: около 210 г (7,4 унции)
