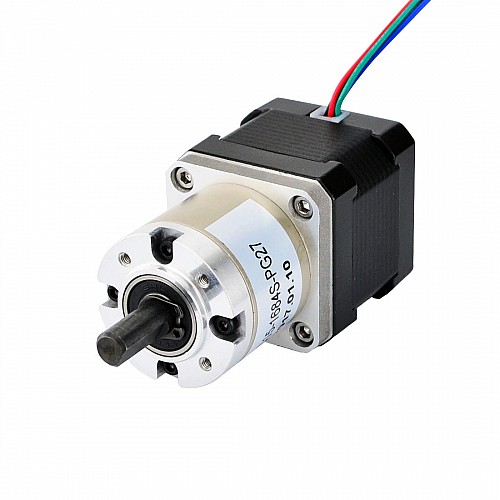

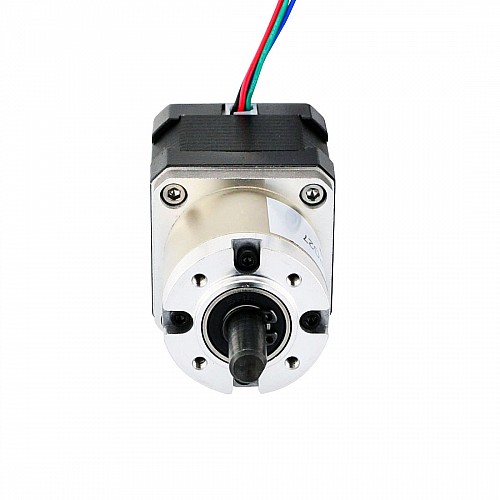

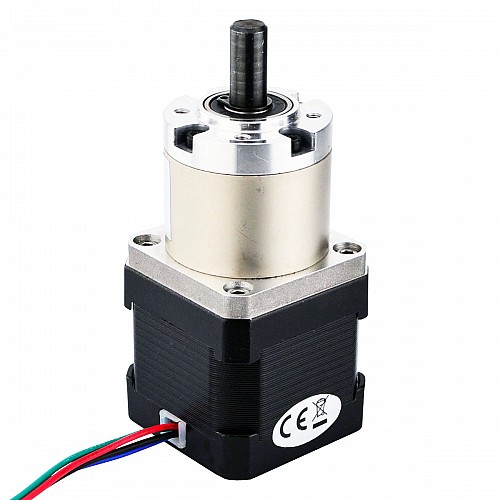

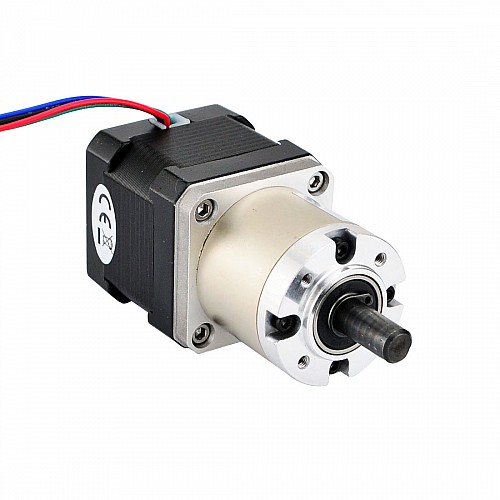

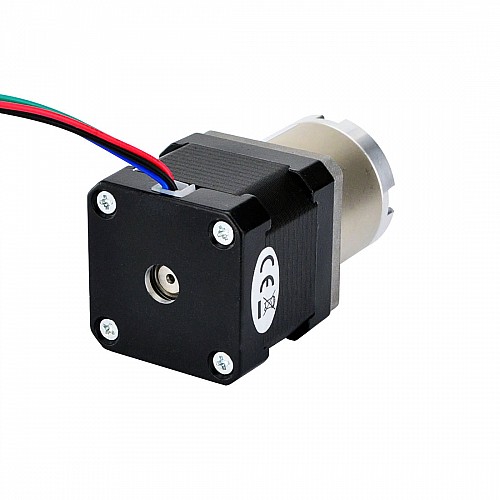

Шаговый двигатель Nema 17 биполярный, длина 40 мм, с планетарным редуктором с передаточным числом 27:1

Этот шаговый двигатель Nema 17 с корпусом диаметром 40 мм и номинальным током 1,68 А оснащен планетарным редуктором с передаточным числом 26,85:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

• Номер детали производителя: 17HS15-1684S-PG27
• Тип двигателя: биполярный шаговый
• Угол шага: 0,067 градуса
• Удерживающий момент без редуктора: 36 Н·см (50,98 унций·дюйм)
• Номинальный ток/фаза: 1,68 А
• Фазовое сопротивление: 1,60 Ом
• Индуктивность: 3,10 мГн ± 20% (1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Передаточное отношение: 26,85:1
• Эффективность: 80%
• Зазор при отсутствии нагрузки: <=3 градуса
• Максимально допустимый крутящий момент: 3 Нм (424,83 унции на дюйм)
• Допустимый крутящий момент: 5 Нм (708,06 унций-дюймов)
• Максимальная осевая нагрузка вала: 50 Н
• Максимальная радиальная нагрузка на вал: 100 Н

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина двигателя: 40 мм
• Длина коробки передач: 35 мм
• Диаметр вала: Φ8 мм
• Длина вала: 20 мм
• Длина D-образного выреза: 15 мм
• Количество отведений: 4
• Длина вывода: 500 мм
• Вес: 510 г
