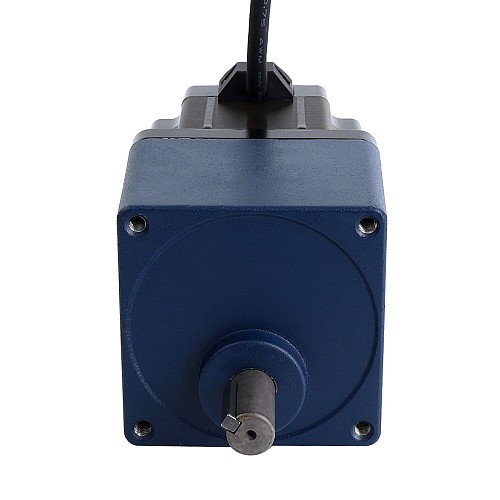

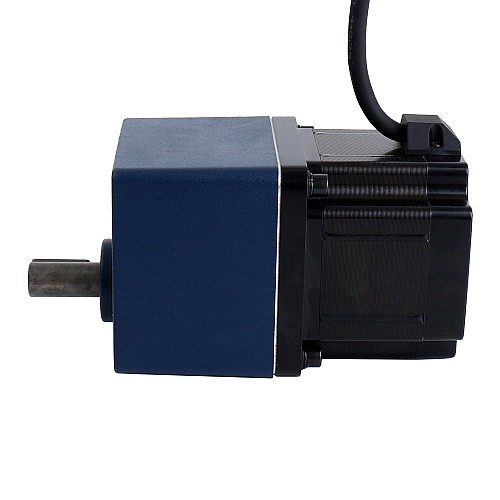

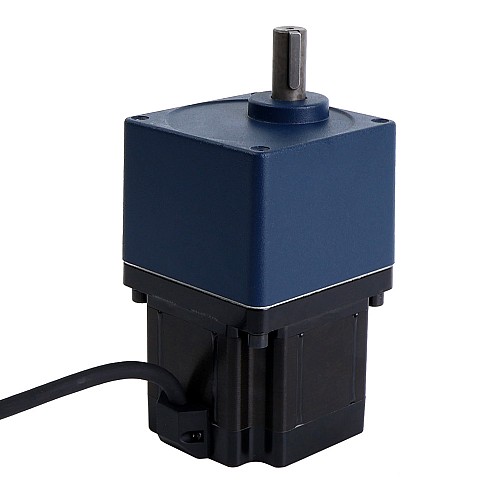

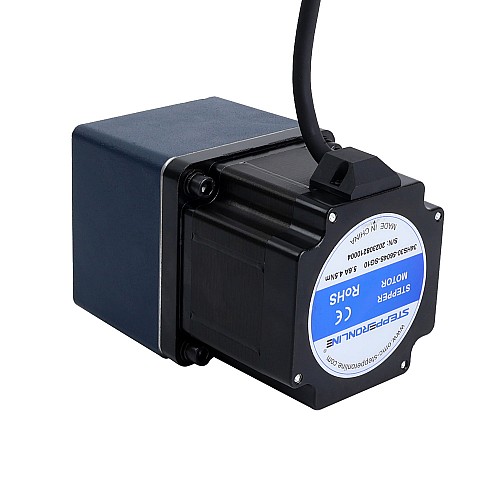

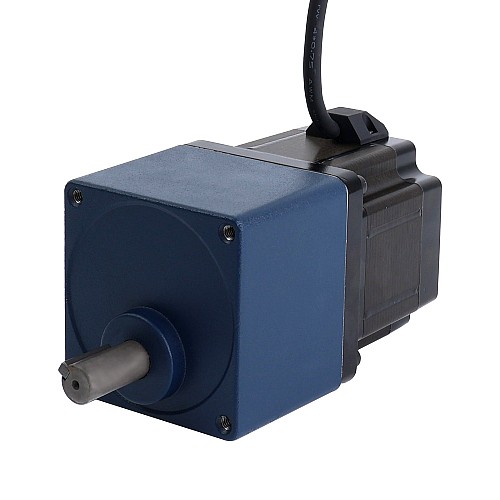

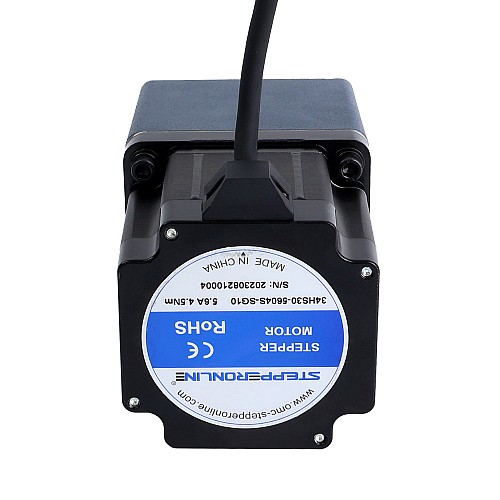

Шаговый двигатель Nema 34, длина = 76 мм, передаточное отношение 10:1, прямозубый редуктор

0 отзывов - Написать отзыв

руб.9119

5 + руб.8645

10 + руб.8219

50 + руб.7832

100 + руб.7479

В наличии: 10000
Модель: 34HS30-5604S-SG10
Вес брутто: 3.88kg
Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 34 оснащён прямозубым редуктором. Передаточное отношение составляет 10:1, а максимальный угол возврата — 4 градуса. Это хорошее решение для приложений, требующих надежности, компактной конструкции и высокого крутящего момента при низкой стоимости.

Электрические характеристики

Номер детали производителя: 34HS30-5604S-SG10
Тип двигателя: биполярный шаговый
Угол шага без редуктора: 1,8 градуса
Удерживающий момент без редуктора: 4,5 Нм (637,25 унций-дюймов)
Номинальный ток/фаза: 5,6 А
Сопротивление фазы: 0,35 Ом ± 10%
Индуктивность: 2,8 мГн ± 20% (1 кГц)
Класс изоляции: B 130 °C [266 °F]

Редуктор Технические характеристики

Тип коробки передач: цилиндрический
Передаточное число: 10:1
КПД: 81%
Разница возврата: <=4 градуса
Макс.допустимый крутящий момент: 10 Нм (1416,12 унций на дюйм)
Мент.Допустимый крутящий момент: 20 Нм (2832,24 унции на дюйм)
Макс. Входная скорость: 1350 об/мин.
Макс. Выходная скорость: 50 об/мин

Физические характеристики

Размер рамы: 90 x 90 мм
Длина двигателя: 76 мм
Длина редуктора: 65,5 мм
Диаметр вала: Φ15 мм
Длина вала: 38 мм
Длина шпоночного паза: 25 мм
Количество выводов: 4
Длина вывода: 500 мм
Вес: 3,602 кг

Подключение

A+	A-	B+	B-
Чёрный	Зелёный	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	2.8
Ток(А)	5.6
Удерживающий момент без редуктора (Нм)	4.5
Фазовое сопротивление (Ом)	0.35
Физические характеристики
Вес(г)	3602
Диаметр вала (мм)	15
Длина вала (мм)	38
Длина вывода (мм)	500
Длина тела (мм)	141.5
Зазор при отсутствии нагрузки	<=4 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	10
Размер рамы (мм)	Nema 34 (86 x 86)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прямозубая зубчатая передача
