Шаговый двигатель Nema 23 1,9 Нм (269 унций-дюймов) с валом 9 мм для червячного редуктора NmRV30

0 отзывов - Написать отзыв

руб.2188

5 + руб.2075

10 + руб.1972

50 + руб.1880

100 + руб.1795

В наличии: 10000
Модель: 23HS30-2804S-RV
Вес брутто: 1.20kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 240

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

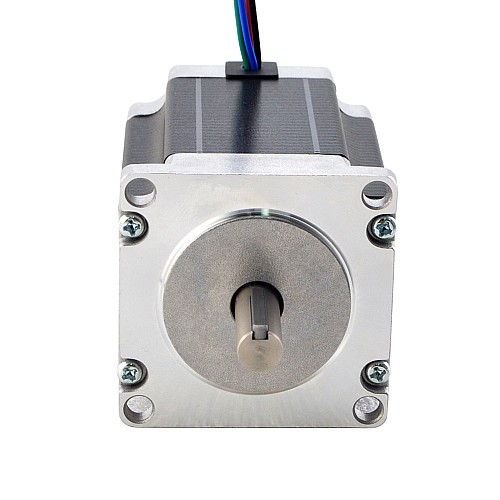

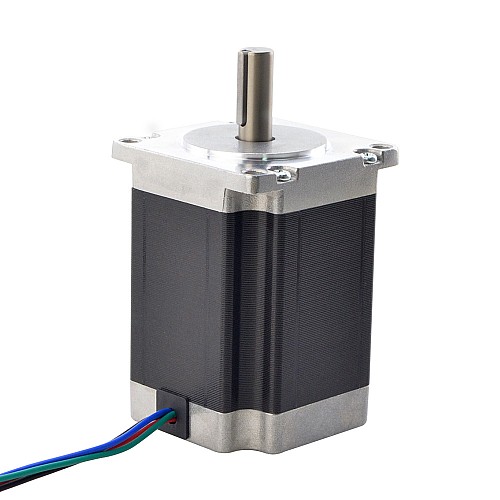

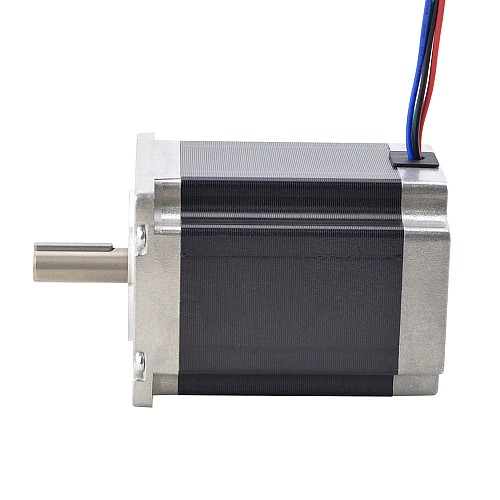

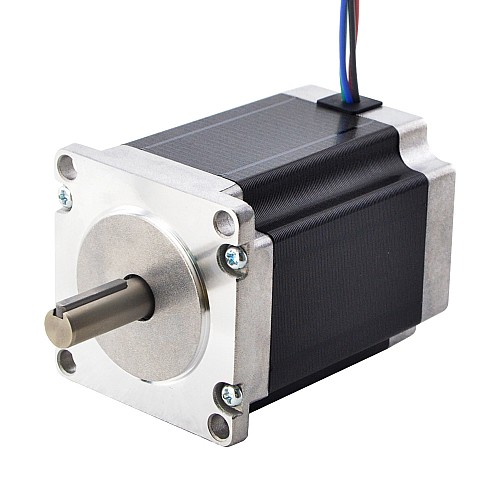

Этот двигатель имеет крутящий момент 1,9 Нм (269 унций-дюймов), а его вал представляет собой шпоночный вал диаметром 9 мм, он может напрямую соединяться с червячным редуктором NMRV30.

Электрические характеристики

Номер детали производителя: 23HS30-2804S-RV
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 1,9 Нм (269 унций-дюймов)
Номинальный ток/фаза: 2,8 А
Фазовое сопротивление: 1,13 Ом
Индуктивность: 4,8 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 57 x 57 мм
Длина тела: 76,5 мм
Диаметр вала: Φ9 мм
Длина вала: 25 мм
Длина шпоночного паза: 20 мм
Количество отведений: 4
Длина вывода: 500 мм

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	4.8
Номинальный ток (А)	2.8
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	269
Удерживающий момент (Нсм)	190
Фазовое сопротивление (Ом)	1.13
Физические характеристики
Диаметр вала (мм)	9
Длина вала (мм)	25
Длина вывода (мм)	500
Длина тела (мм)	76.5
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Размер рамы (мм)	Nema 23 (57 x 57)
Серия продуктов	С
Тип выхоDного вала	Шпоночный паз

Вал двигателя
Кабель
Разъем
Энкодер
Тормоз
Коробка передач

File	Size
23HS30-2804S-RV_Torque_Curve.pdf	192.55KB	Download
23HS30-2804S-RV.STEP	1.51MB	Download
23HS30-2804S_Torque_curve.pdf	180.81KB	Download
23HS30-2804S-RV_Full_Datasheet.pdf	213.28KB	Download
