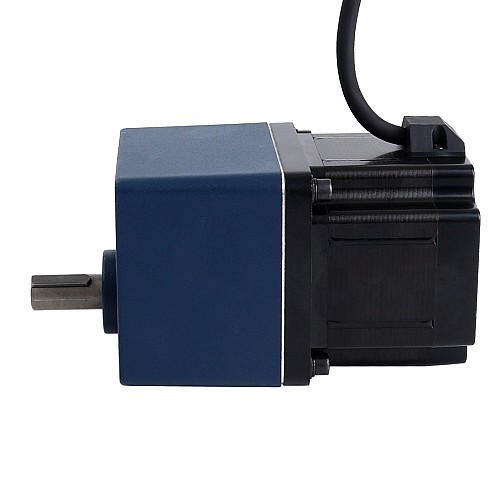

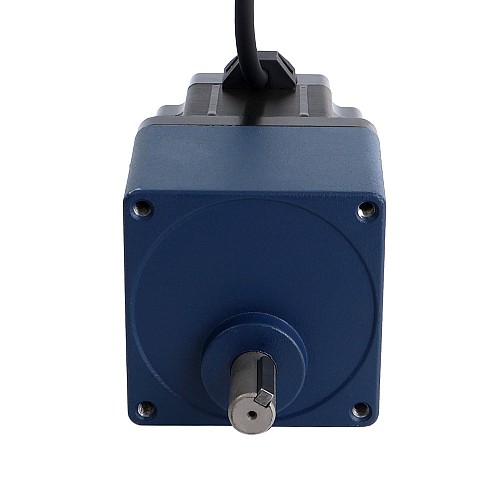

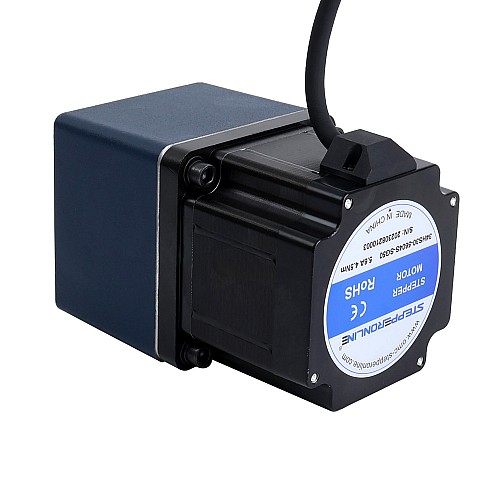

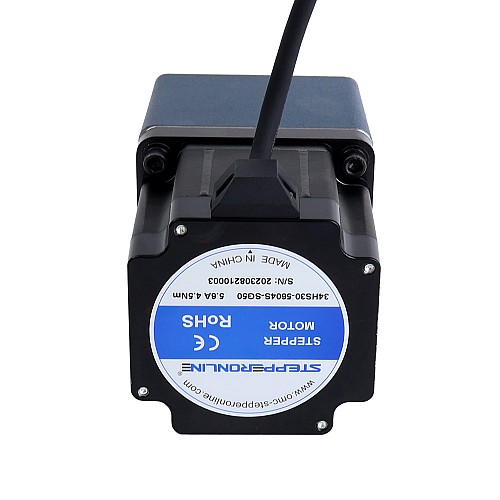

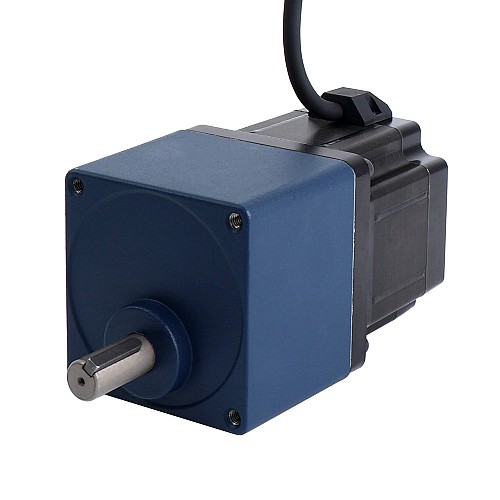

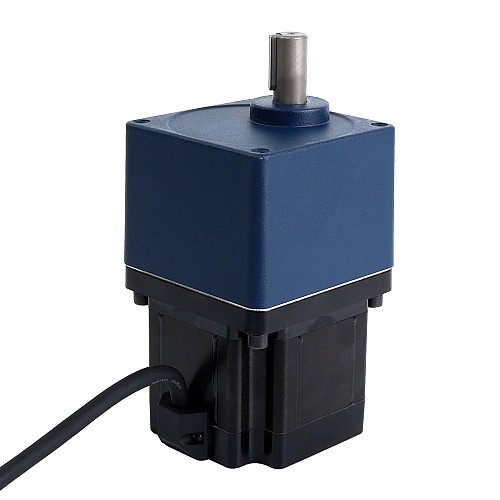

Шаговый двигатель Nema 34, длина = 76 мм, передаточное отношение 50:1, прямозубый редуктор

0 отзывов - Написать отзыв

руб.9879

5 + руб.9366

10 + руб.8903

50 + руб.8484

100 + руб.8103

В наличии: Предварительный заказ
Модель: 34HS30-5604S-SG50
Вес брутто: 3.93kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Этот шаговый двигатель Nema 34 оснащён прямозубым редуктором. Передаточное отношение составляет 50:1, а максимальный угол возврата — 3 градуса. Это хорошее решение для приложений, требующих надежности, компактной конструкции и высокого крутящего момента при низкой стоимости.

Электрические характеристики

Номер детали производителя: 34HS30-5604S-SG50
Тип двигателя: биполярный шаговый
Угол шага без редуктора: 1,8 градуса
Удерживающий момент без редуктора: 4,5 Нм (637,25 унций-дюймов)
Номинальный ток/фаза: 5,6 А
Сопротивление фазы: 0,35 Ом ± 10%
Индуктивность: 2,8 мГн ± 20% (1 кГц)
Класс изоляции: B 130 °C [266 °F]

Редуктор Технические характеристики

Тип коробки передач: прямозубый
Передаточное число: 50:1
КПД: 73%
Разница возврата: <=3град.
Макс.допустимый крутящий момент: 10 Нм (1416,12 унций на дюйм)
Момент.Допустимый крутящий момент: 20 Нм (2832,24 унции на дюйм)
Макс. Входная скорость: 1350 об/мин.
Макс. Выходная скорость: 50 об/мин

Физические характеристики

Размер рамы: 90 x 90 мм
Длина двигателя: 76 мм
Длина редуктора: 65,5 мм
Диаметр вала: Φ15 мм
Длина вала: 38 мм
Длина шпоночного паза: 25 мм
Количество выводов: 4
Длина вывода: 500 мм
Вес: 3,656 кг

Подключение

A+	A-	B+	B-
Чёрный	Зелёный	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	2.8
Ток(А)	5.6
Удерживающий момент без редуктора (Нм)	4.5
Фазовое сопротивление (Ом)	0.35
Физические характеристики
Вес(г)	3656
Диаметр вала (мм)	15
Длина вала (мм)	38
Длина вывода (мм)	500
Длина тела (мм)	141.5
Зазор	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	50
Размер рамы (мм)	Nema 34 (86 x 86)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прямозубая зубчатая передача
