Внешний стек Nema 23 56 мм, вывод 2,0 А, 4 мм (0,15748 дюйма), длина 300 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 23E22S2004DJ2-300RS
Вес брутто: 1.50kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

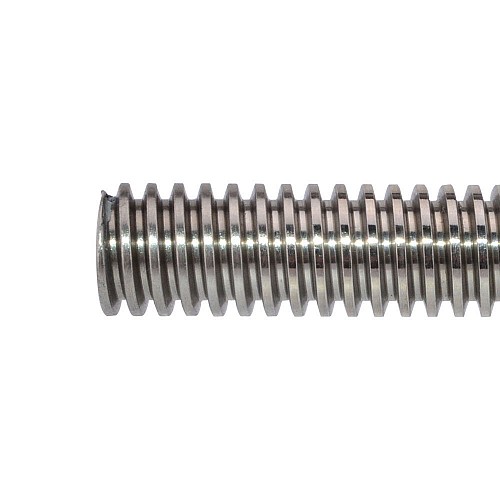

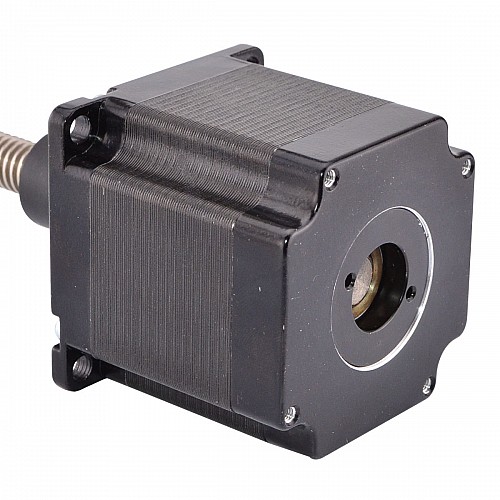

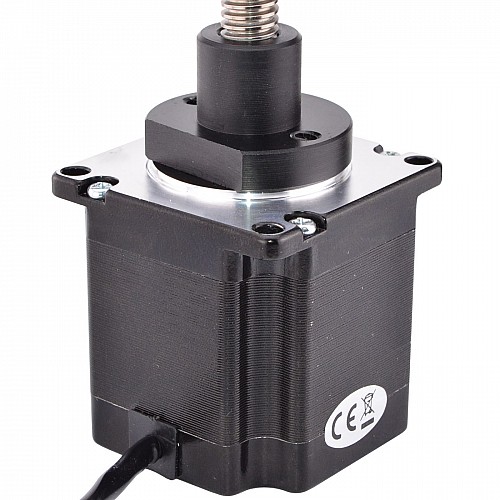

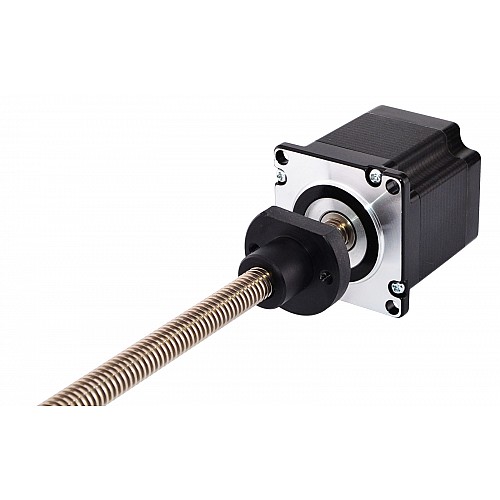

Эта модель — экономичный линейный шаговый двигатель, называемый внешним линейным приводом Nema 23. Двигатель представляет собой 56-миллиметровый шаговый двигатель Nema 23 с током 2A и частотой вращения 1,8 градуса. Двигатель интегрирован с 300-миллиметровым резьбовым стержнем Tr11x4, а гайка из полиоксиметилена (POM) перемещается вдоль резьбового стержня.

Электрические характеристики

Номер детали производителя: 23E22S2004DJ2-300RS(23E22S2004DJ-300RS)
Тип двигателя: внешний линейный шаговый двигатель
Удерживающий момент: 1,2 Нм (169,93 унций-дюйм)
Номинальный ток/фаза: 2,0 А
Фазовое сопротивление: 3,6 Ом
Напряжение: 7,2 В
Индуктивность: 12 мГн ± 20%(1 кГц)

Физические характеристики

Размер оправы: 57 x 57 мм
Длина двигателя: 56 мм
Длина ходового винта: 300 мм (11,811 дюйма)
Диаметр ходового винта: Φ11 мм (0,433 дюйма)
Шаг: 0,02 мм (0,0007874 дюйма)
Шаг/оборот: 4 мм (0,1575 дюйма)
Количество отведений: 4
Длина кабеля: 500 мм
Вес: 650 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 23E22S2004DJ4-300RS .

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	12
Номинальный ток (А)	2.0
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	169.93
Удерживающий момент (Нсм)	120
Фазовое сопротивление (Ом)	3.6
Физические характеристики
Диаметр ходового винта (мм)	11
Длина вывода (мм)	500
Длина тела (мм)	56
Длина ходового винта (мм)	300
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	4
Ход/Шаг (мм)	0.02
