Nema 23, не закрепленный, 56 мм, вывод 2 А, 2 мм (0,07874 дюйма), длина 355 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 23N22S2004AJ2-355RS
Вес брутто: 2.20kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

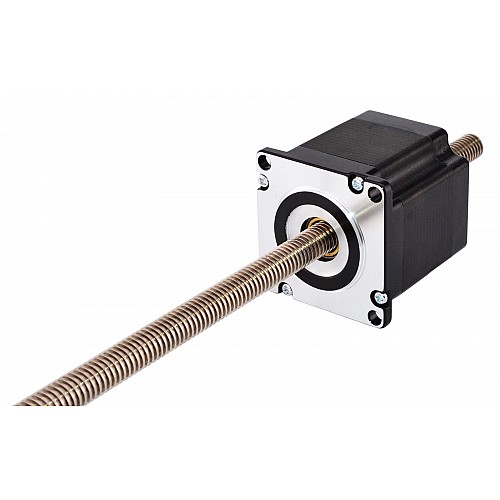

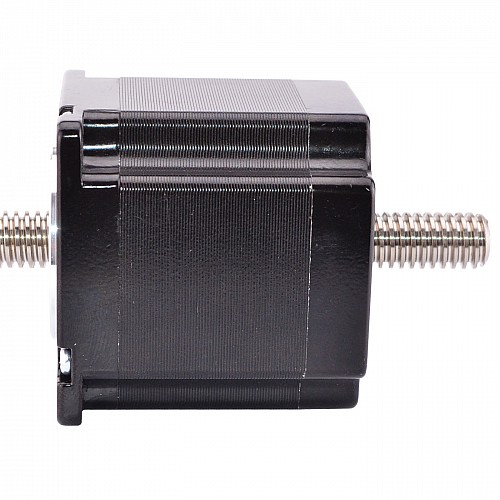

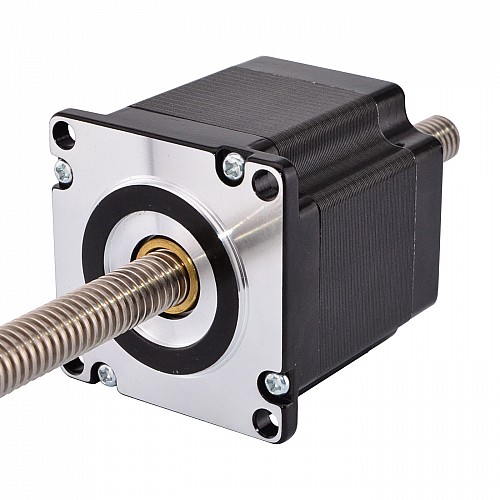

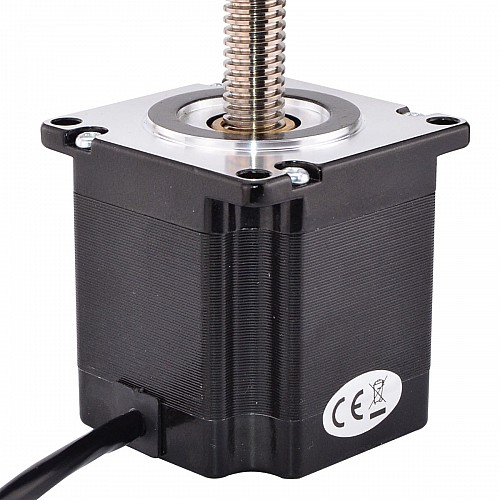

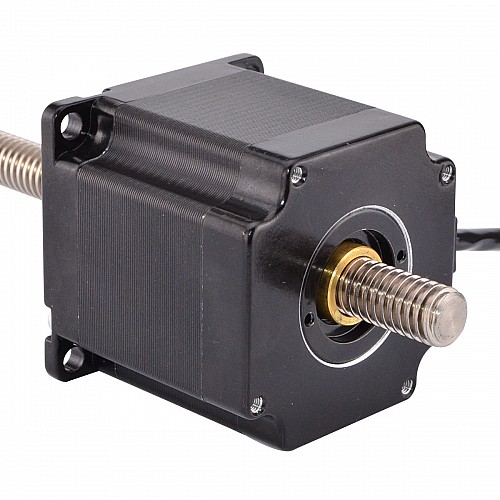

Эта модель представляет собой экономичный линейный шаговый двигатель, который называется Nema 23 нефиксированный линейный привод, он состоит из 56-мм шагового двигателя Nema 23 2A и линейного винта Tr11x2 длиной 355 мм.

Электрические характеристики

Номер детали производителя: 23N22S2004AJ2-355RS(23N22S2004AJ-355RS)
Тип двигателя: линейный шаговый двигатель без фиксации
Удерживающий момент: 1,2 Нм (169,93 унций-дюйм)
Номинальный ток/фаза: 2,0 А
Фазовое сопротивление: 3,6 Ом
Напряжение: 7,2 В
Индуктивность: 12 мГн ± 20%(1 кГц)

Физические характеристики

Размер оправы: 57 x 57 мм
Длина двигателя: 56 мм
Длина ходового винта: 355 мм (13,9764 дюйма)
Диаметр ходового винта: Φ11 мм (0,433 дюйма)
Шаг: 0,01 мм (0,0003937 дюйма)
Шаг/оборот: 2 мм (0,0787 дюйма)
Количество отведений: 4
Длина кабеля: 500 мм
Вес: 650 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 23N22S2004AJ4-355RS .

Тип продукта
Тип продукта	Линейный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	12
Номинальный ток (А)	2.0
Угол шага (град.)	1.8
Удерживающий момент (Нсм)	120
Фазовое сопротивление (Ом)	3.6
Физические характеристики
Диаметр ходового винта (мм)	11
Длина вывода (мм)	500
Длина тела (мм)	56
Длина ходового винта (мм)	355
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип линейного двигателя	Не-захваченный
Ход/оборот (мм)	2
Ход/Шаг (мм)	0.01
