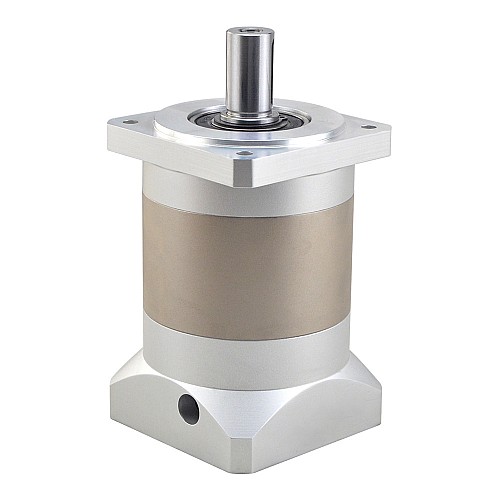

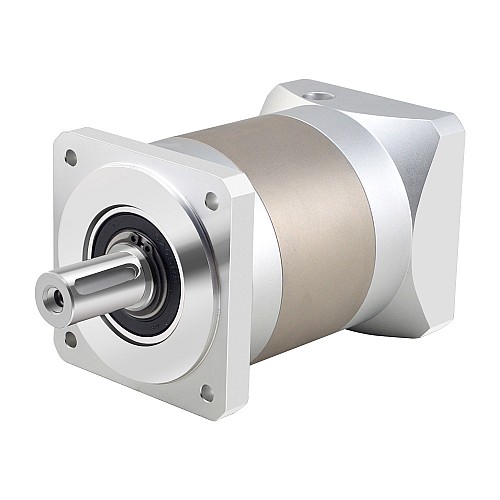

Планетарный редуктор серии EG с передаточным числом 20:1 и люфтом 20 угловых минут для шагового двигателя Nema 34
руб.7158
5 + руб.6863
10 + руб.6591
50 + руб.6340
100 + руб.6108
- В наличии: 10000
- Модель: EG34-G20
- Вес брутто: 3.81kg
- Сертифицировано: ISO, CE, REACH
Products Sold: 618

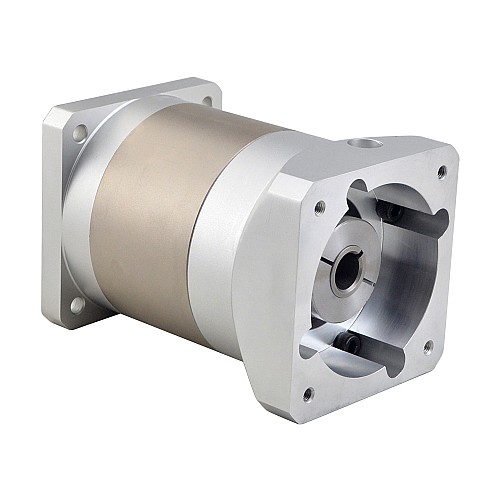

Размеры редуктора составляют 90 x 90 мм, а диаметр входного вала — 14 мм. Этот высокоточный планетарный редуктор относится к серии EG, имеет передаточное отношение 20:1 и максимальный люфт 20 угловых минут. Он отлично подходит для применений, требующих высокой точности и надежности по исключительно выгодной цене. Этот линейный планетарный редуктор оснащён встроенной муфтой входного вала, которая подходит для любых стандартных шаговых двигателей Nema 34 и бесщёточных двигателей постоянного тока.
Технические характеристики коробки передач
- Номер детали: EG34-G20
- Тип коробки передач: планетарная прямозубая
- Материал шестерни: легированная сталь
- Передаточное отношение: 20:1
- Эффективность: 94%
- Инерция ротора: 0,13 кг·см²
- Зазор при отсутствии нагрузки: <=20 армин
- Максимально допустимый крутящий момент: 90 Нм (796,57 фунт-дюйм)
- Допустимый крутящий момент: 180 Нм (1593,13 фунт-дюйм)
- Шум: <=55 дБ(1000 об/мин)/65 дБ(3000 об/мин)
- Степень водонепроницаемости: IP54
- Срок службы: 20000 часов
Физические характеристики
- Размер оправы: 90 x 90 мм
- Длина коробки передач: 132 мм

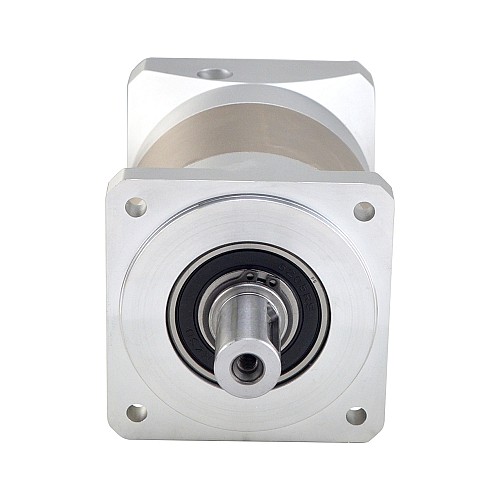

- Тип выходного вала: Шпоночный паз
- Диаметр выходного вала: Φ20 мм
- Длина выходного вала: 40 мм

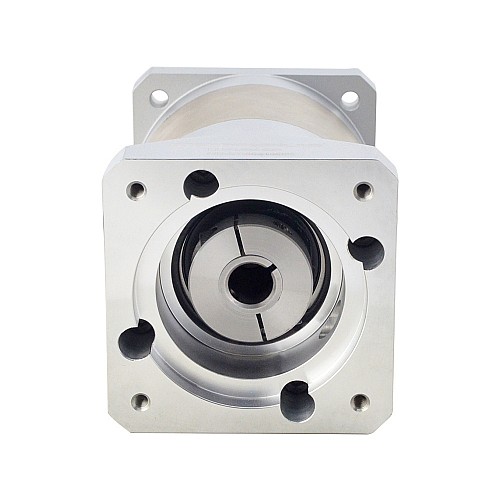

- Диаметр входного вала: Φ19 мм (по умолчанию мы предлагаем свободную втулку вала диаметром 14 мм)
- Длина входного вала: 22–41 мм
Диаметр новой версии фиксирован и составляет 14 мм. Диаметр старой версии составляет 19 мм и может быть увеличен до 14 мм путём установки втулки вала. Новая и старая версии поставляются в случайном порядке.
