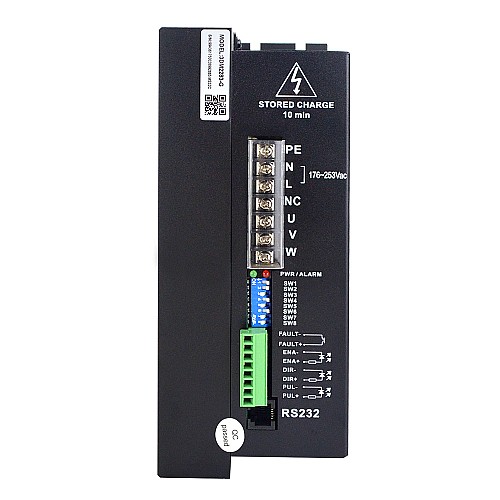

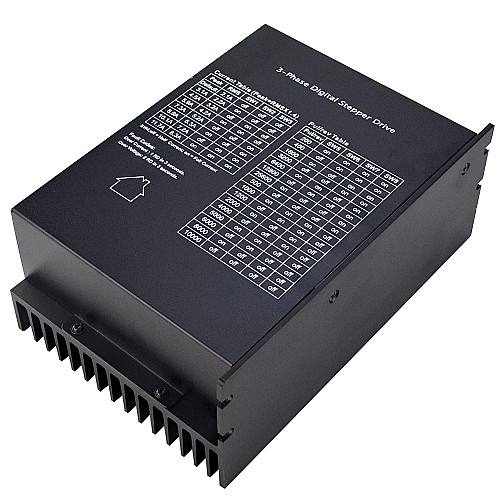

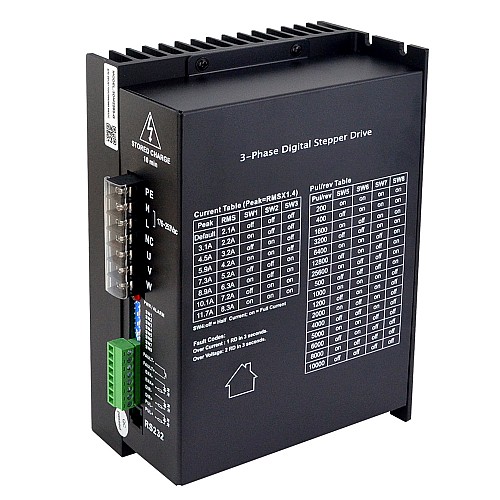

Цифровой шаговый драйвер 2.1-11.7A 176-253VAC для 3-фазного шагового двигателя Nema 34, 42, 52

3DM2283T — это полностью цифровой шаговый привод, разработанный с использованием передового алгоритма управления DSP, основанного на новейших технологиях управления движением. Он обеспечивает уникальный уровень плавности работы системы, обеспечивая оптимальный крутящий момент и отсутствие нестабильности в среднем диапазоне. Функции автоматической идентификации двигателя и автоматической настройки параметров обеспечивают быструю настройку оптимальных режимов для различных двигателей. По сравнению с традиционными аналоговыми приводами, 3DM2283T обеспечивает значительно меньший уровень шума, меньшее нагревание и более плавное движение шагового двигателя. Его уникальные характеристики делают 3DM2283T идеальным выбором для приложений с высокими требованиями.

Ключевые особенности

• Антирезонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в среднем диапазоне
• Технология автоматической идентификации двигателя и автоматической настройки параметров обеспечивает оптимальные реакции с различными двигателями
• Многошаговый режим позволяет при низком разрешении шага на входе получать более высокий микрошаг на выходе, тем самым обеспечивая более плавное движение двигателя.
• Напряжение питания до 240 В переменного тока

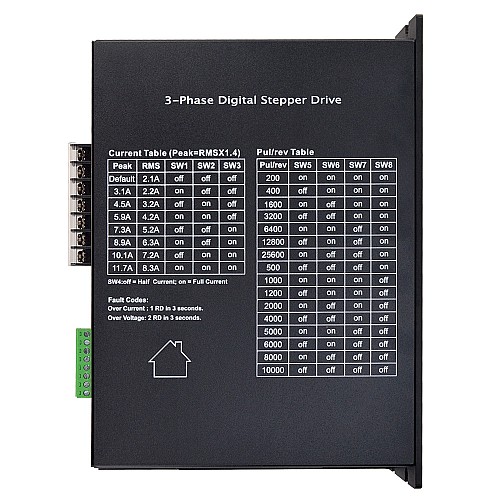

• Выходной ток программируется от 2,1 А до 11,7 А. Его также можно настроить с помощью DIP-переключателей.
• Частота входного импульса до 200 кГц, совместимый с ТТЛ и оптически изолированный вход
• Автоматическое снижение тока холостого хода
• Подходит для 3-фазных двигателей
• Поддержка режимов PUL/DIR и CW/CCW
• Защита от перенапряжения, пониженного напряжения, перегрузки по току и фазовой ошибки

Электрические характеристики

• Выходной пиковый ток: 2,1–11,7 А
• Входное напряжение: 176–253 В переменного тока
• Ток логического сигнала: 7–16 мА (типичное значение 10 мА)
• Частота входного импульса: 0–200 кГц
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

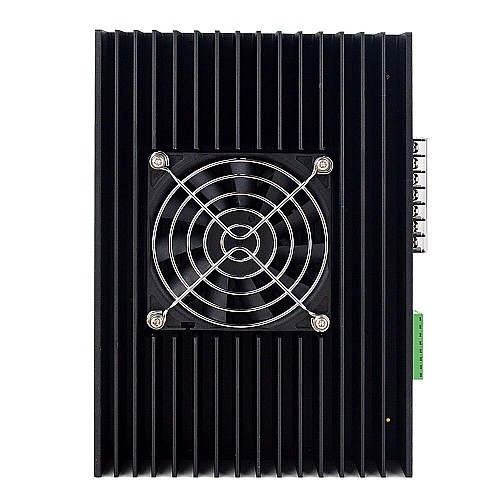

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0 － 50℃
• Влажность: 40% － 90% относительной влажности
• Рабочая температура: 70℃ макс.
• Вибрация: 10-55 Гц/0,15 мм
• Температура хранения: -20 － 65℃
• Вес: около 1300 г (45,86 унций)
