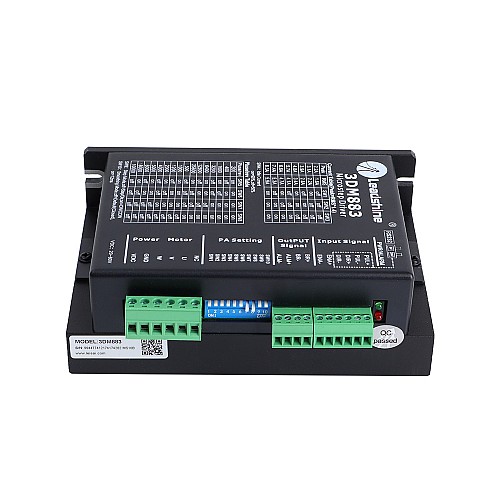

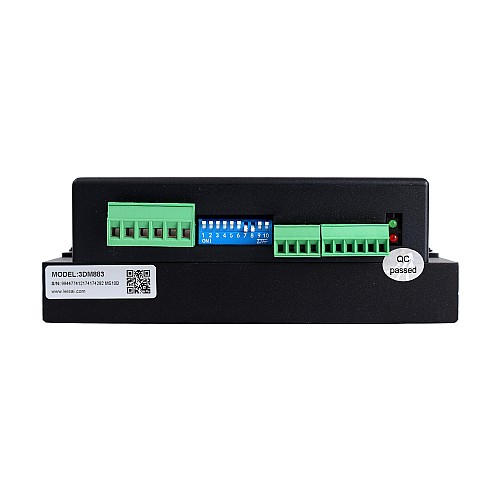

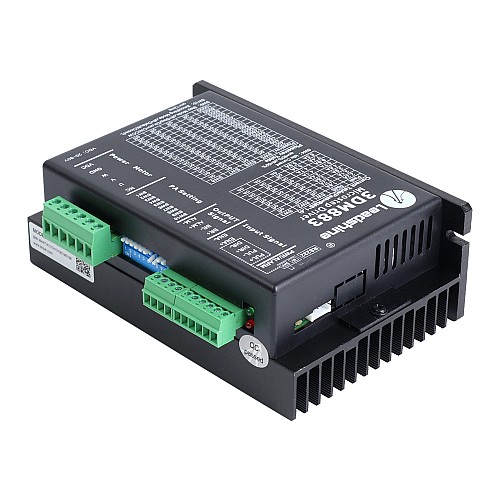

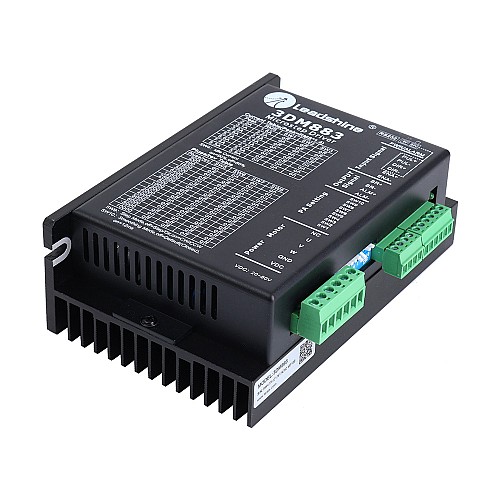

Трехфазный цифровой шаговый драйвер Leadshine 0,5–8,3 А, 20–80 В постоянного тока для шаговых двигателей Nema 23, 24, 34

Подходит для широкого спектра 3-фазных шаговых двигателей с типоразмером NEMA от 23 до 34. Может использоваться в различных типах машин, таких как лазерные резаки, лазерные маркеры, высокоточные координатные столы, этикетировочные машины и т. д. Его уникальные особенности делают 3DM883 идеальным решением для приложений, требующих как плавности работы на низкой скорости, так и производительности на высокой скорости.

Основные характеристики

• Выходы неисправности и торможения
• Защита от перенапряжения и перегрузки по току
• Сертификация CE и соответствие RoHS
• Плавный пуск без «скачка» при включении
• Селектор логического напряжения 5 В/24 В, настройка по умолчанию 24 В
• Максимальная частота входного импульса 400 кГц в рабочем цикле 50%
• Снижение тока холостого хода до 50% или 90% с помощью SW4
• Шаг и направление (PUL/DIR) или CW/CCW (двойной импульс)
• Настраиваемое сглаживание команд управления для снижения вибрации двигателя
• Антирезонанс для оптимального крутящего момента, сверхплавного движения, низкого нагрева двигателя и шума

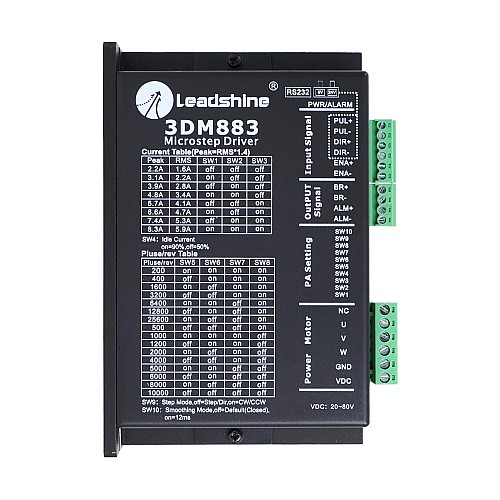

• 8 настроек выходного тока от 2,2 до 8,3 А с помощью DIP-переключателей или от 0,5 до 8,3 А с помощью программного обеспечения (увеличение на 0,1)
• 16 микрошаговых разрешений от 200 до 25 600 с помощью DIP-переключателей или от 200 до 51 200 с помощью программного обеспечения (увеличение на 100)

Электрические характеристики

• Выходной ток: 0,5–8,3 А (5,9 RMS)
• Входное напряжение: 20~80 В постоянного тока (обычно 24~60 В постоянного тока)
• Ток логического сигнала: 7~16 мА (обычно 10 мА)
• Частота входного импульса: 0~500 кГц
• Минимальная ширина импульса: 1,2 мкс
• Сопротивление изоляции: 500 МОм

Рабочая среда и другие характеристики (Tj = 25℃/77℉)

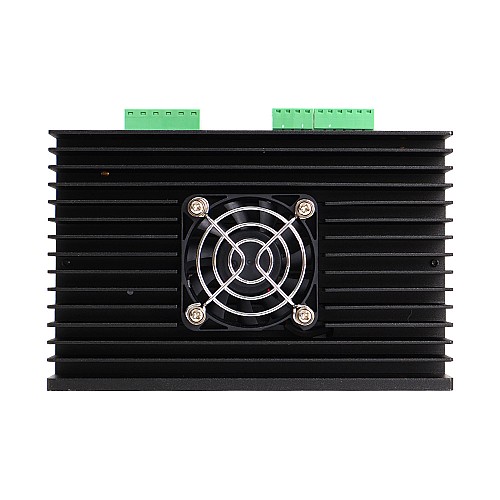

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и агрессивных газов
• Температура окружающей среды: 0℃ - 65℃
• Влажность: 40% относительной влажности－90% относительной влажности
• Рабочая температура: 0 ℃ － 50 ℃
• Вибрация: 10–55 Гц / 0,15 мм
• Температура хранения: -20 ℃ － 65 ℃
• Вес: около 500 г (17,6 унций)
