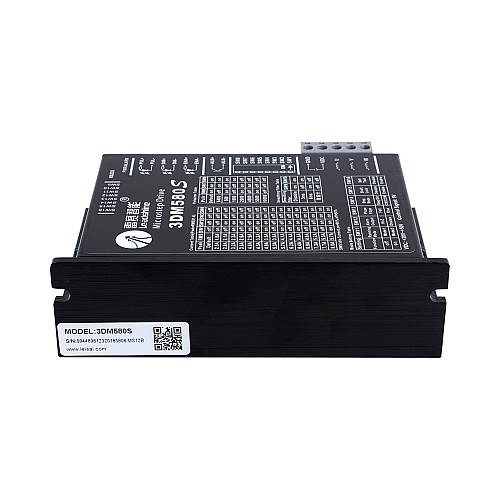

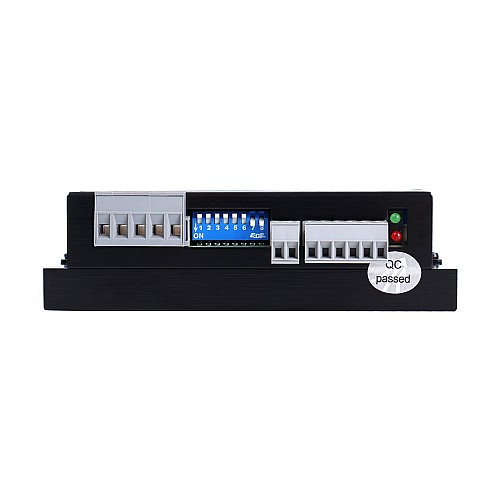

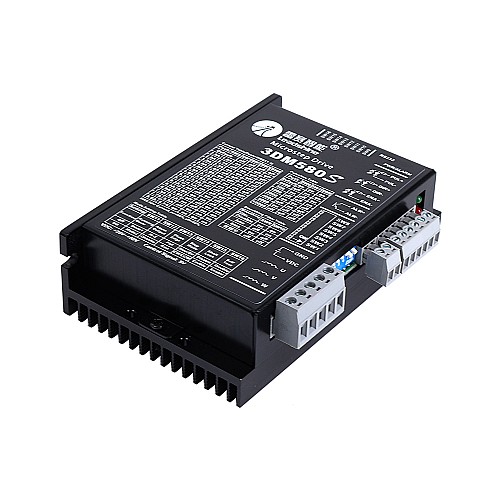

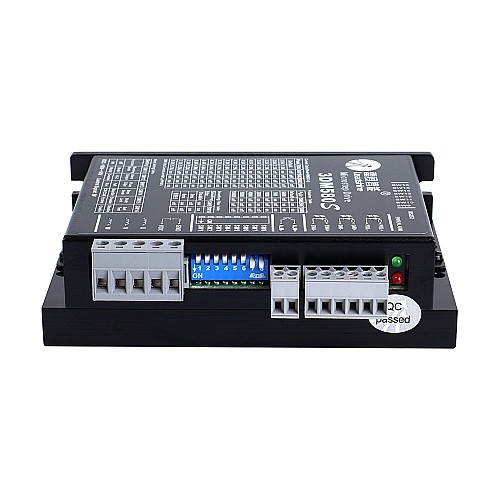

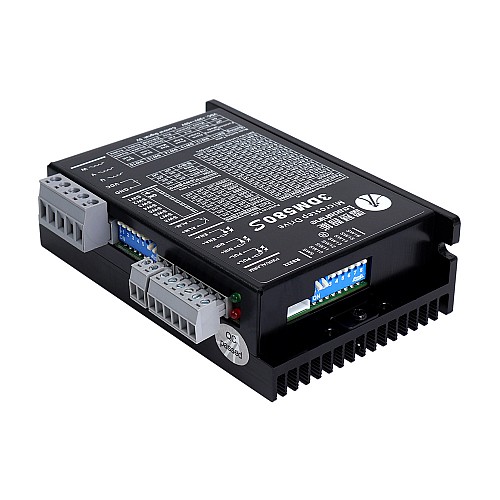

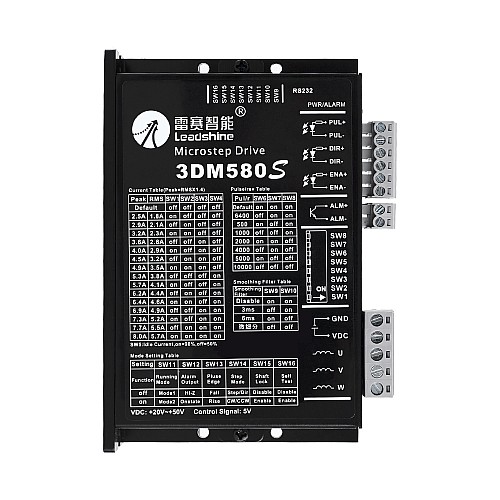

Трехфазный цифровой шаговый драйвер Leadshine 0,5–8,0 А, 20–50 В постоянного тока для шаговых двигателей Nema 17, 23, 24, 34

Подходит для широкого спектра шаговых двигателей с типоразмером NEMA от 17 до 34. Его можно использовать в различных типах оборудования, таких как лазерные резаки, лазерные маркеры, высокоточные координатные столы, этикетировочные машины и т. д. Благодаря своим уникальным характеристикам 3DM580S является идеальным решением для приложений, требующих как плавности на низких скоростях, так и высокой скорости.

Основные характеристики

• Шаговые и направление (PUL/DIR) или CW/CCW (двойной импульс)
• Рекомендуемое напряжение питания 20–50 В постоянного тока, до 74 В постоянного тока
• Максимальная частота входных импульсов 500 кГц при рабочем цикле 50%
• 8 микрошаговых разрешений от 200 до 10 000 с помощью DIP-переключателей или от 200 до 51 200 с помощью программного обеспечения (увеличение на 100)
• 16 настроек выходного тока от 2,1 до 8,0 А с помощью DIP-переключателей или от 0,5 до 8,0 А с помощью программного обеспечения (увеличение на 0,1)
• Настраиваемое сглаживание команд управления для снижения вибрации двигателя
• Снижение тока холостого хода до 50% или 90% выбор с помощью SW5
• Удобная самодиагностика для легкой диагностики
• Два режима движения: плавный на низкой скорости и с большим крутящим моментом на высокой скорости
• Антирезонанс для оптимального крутящего момента, сверхплавного движения, низкого нагрева двигателя и шума
• Плавный пуск без «скачков» при включении
• Вывод сообщения об ошибке
• Защита от перенапряжения и перегрузки по току
• Сертификация CE и соответствие RoHS

Электрические характеристики

• Выходной ток: 0,5–8,0 А (5,7 RMS)
• Входное напряжение: +20–74 В постоянного тока (типичное значение 24–48 В постоянного тока)
• Ток логического сигнала: 7–16 мА (типичное значение 10 мА)
• Импульсный Входная частота: 0–500 кГц
• Минимальная ширина импульса: 1 мкс
• Сопротивление изоляции: 500 МОм

Рабочая среда и другие характеристики (Tj = 25 ℃/77 ℉)

• Охлаждение: естественное или принудительное охлаждение
• Окружающая среда: избегайте пыли, масляного тумана и едких газов
• Температура окружающей среды: 0 ℃ – 65 ℃
• Влажность: 40% относительной влажности – 90% относительной влажности
• Рабочая температура: 0 ℃ – 50 ℃
• Вибрация: 10–55 Гц / 0,15 мм
• Температура хранения: -20℃ －65℃
• Вес: около 250 г (8,8 унций)
