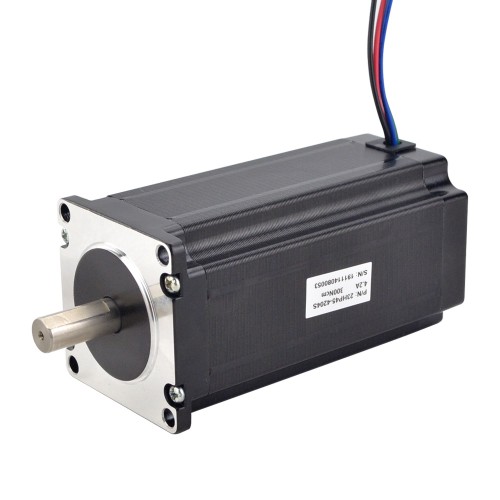

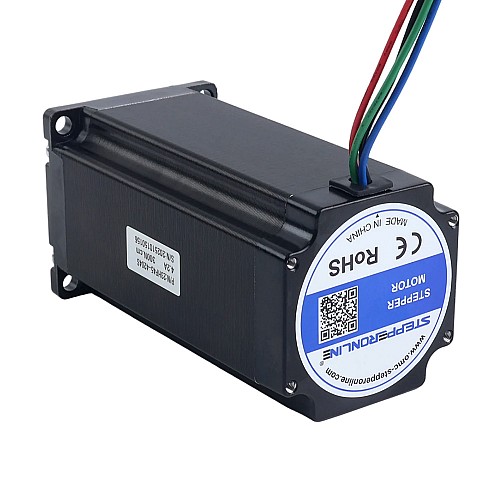

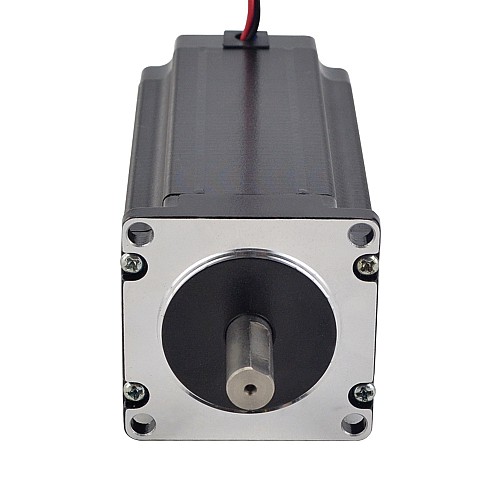

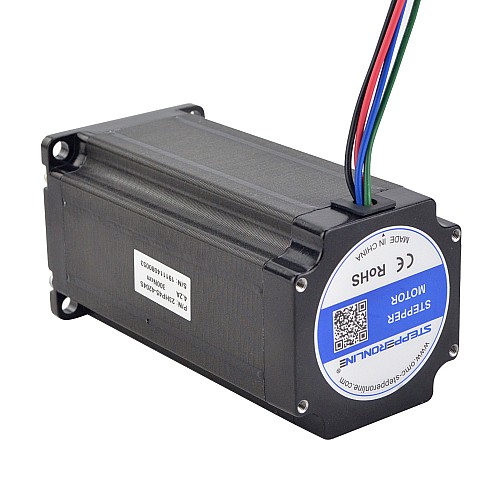

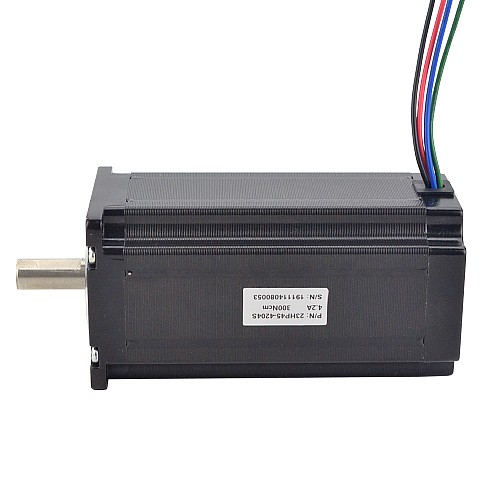

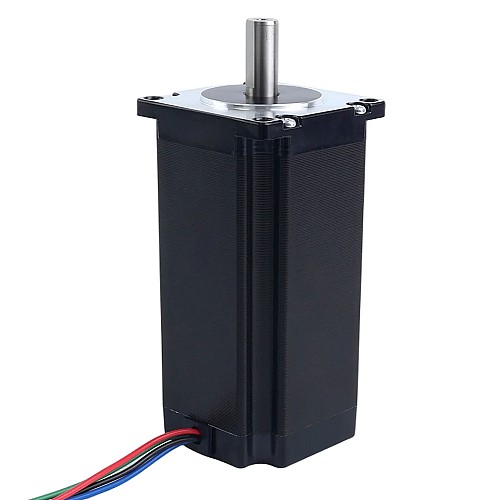

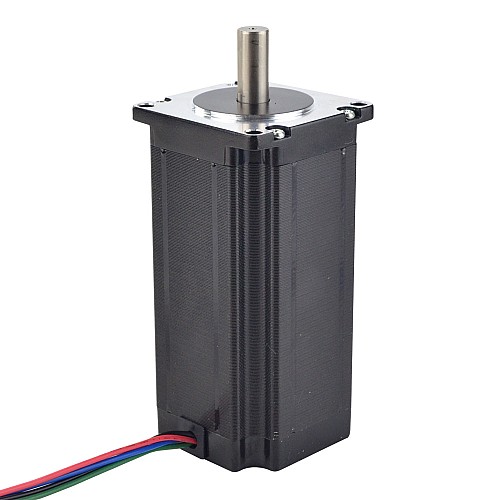

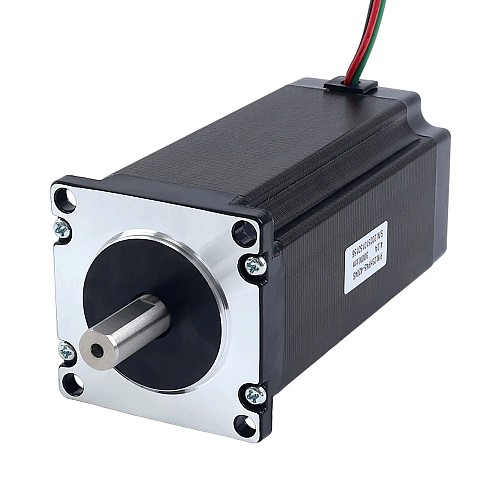

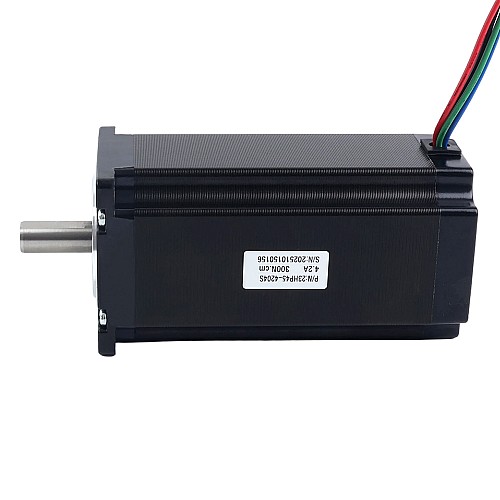

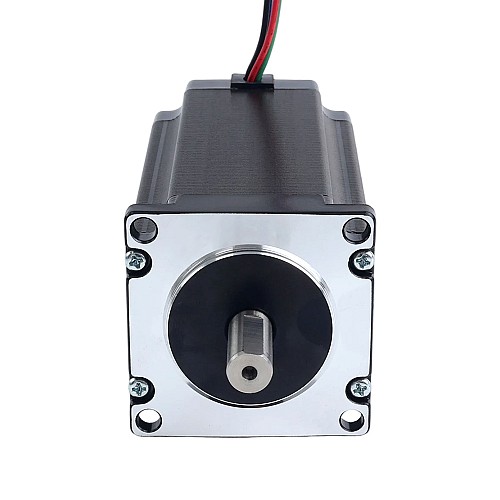

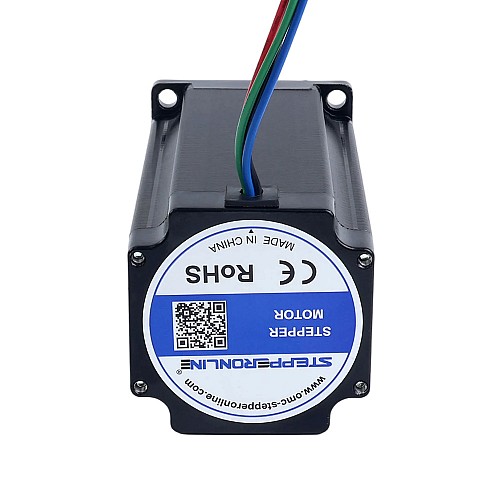

Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ

Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ
Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ
Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ
Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ
Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ
Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ
Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ
Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ
Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ
Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ
Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ
Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ
Шаговый двигатель Nema 23 серии P, биполярный, 3 Нм (425 унций-дюймов), 4,2 А, 57 x 57 x 113 мм, 4 провода, с ЧПУ
2 отзывов - Написать отзыв
руб.3004
5 + руб.2830
10 + руб.2675
50 + руб.2536
100 + руб.2411
  • В наличии: 200
  • Модель: 23HP45-4204S
  • Вес брутто: 1.79kg
  • Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Купить
Вопрос
В избранное Сравнить
Доставка в течение 24 часов!
Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.
Выберите местный склад, получите больше преимуществ!
Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

Электрические характеристики

  • Номер детали производителя: 23HP45-4204S
  • Количество фаз: 2
  • Угол шага: 1,8 градуса
  • Удерживающий момент: 3,0 Нм (425 унций-дюймов)
  • Номинальный ток/фаза: 4,2 А
  • Фазовое сопротивление: 0,88Ом ± 10%
  • Индуктивность: 3,4мГн±20%(1 кГц)
  • Класс изоляции: B 130°C[266°F]

Физические характеристики

  • Размер оправы: 57 x 57 мм
  • Длина корпуса: 113 мм
  • Диаметр вала: Φ10 мм
  • Длина вала: 24 мм
  • Длина вала D-CUT: 20 мм
  • Количество отведений: 4
  • Длина вывода: 400 мм
  • Вес: 1,6 кг

Связь

А+
А-
B+
Б-
Черный
Зеленый
Красный
Синий
Тип продукта
Тип продукта Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное Биполярное
Имеет ли кривая крутящего момента/тяги? Да
Индуктивность (мГн) 3.4
Номинальный ток (А) 4.2
Угол шага (град.) 1.8
Удерживающий крутящий момент (унции на дюйм) 425
Удерживающий момент (Нсм) 300
Фазовое сопротивление (Ом) 0.88
Физические характеристики
Вес(г) 1600
Диаметр вала (мм) 10
Длина вала (мм) 24
Длина вывода (мм) 400
Длина тела (мм) 113
Количество свинца 4
Метод инвентаризации Выделенный инвентарь
Одновальный/Двухвальный Один вал
Размер рамы (мм) Nema 23 (57 x 57)
Серия продуктов П
Тип выхоDного вала D




  • Вал двигателя
  • Кабель
  • Разъем
  • Энкодер
  • Тормоз
  • Коробка передач


File Size
23HP45-4204S.STEP 1.5MB Download
23HP45-4204S_Torque_Curve.pdf 167.13KB Download
23HP45-4204S_Full_Datasheet.pdf 211.89KB Download
