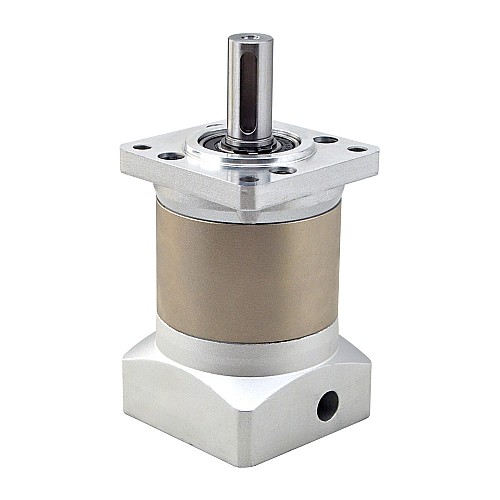

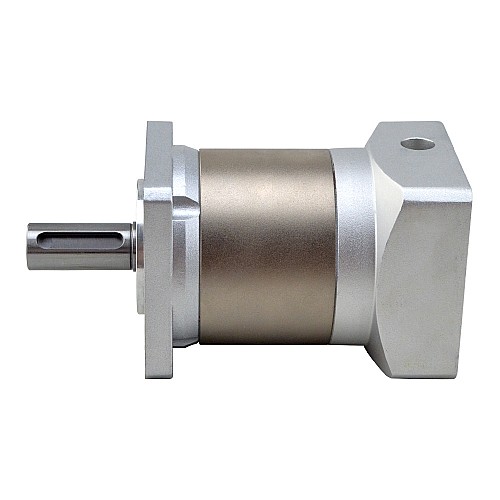

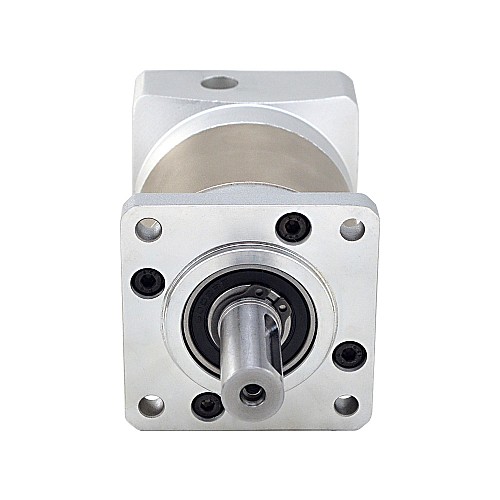

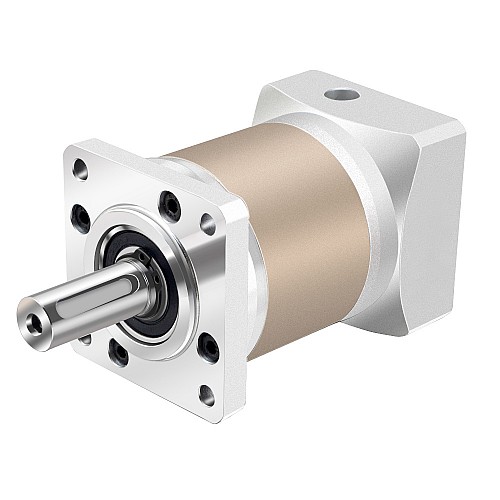

Планетарный редуктор серии EG, передаточное отношение 20:1, люфт 20 угловых минут для вала 10 мм, шаговый двигатель Nema 23

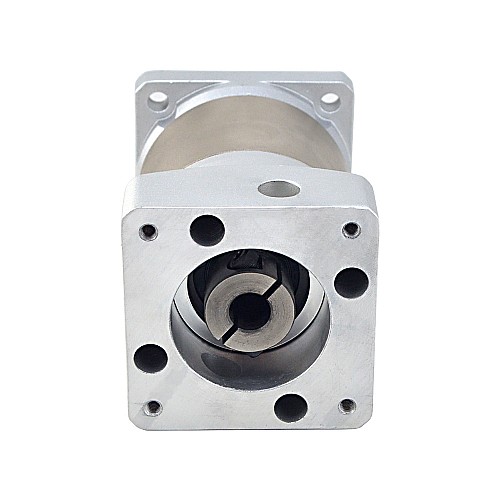

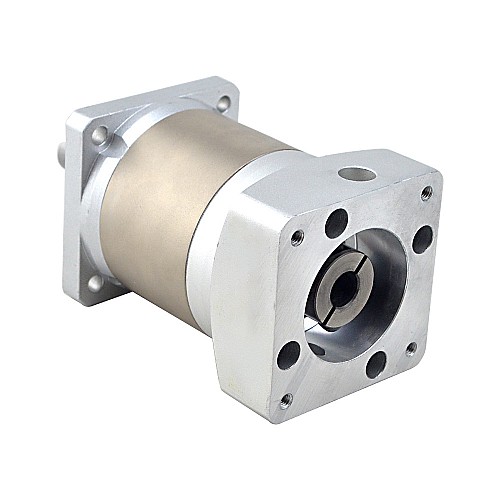

Размеры редуктора составляют 60 x 60 мм, а диаметр входного вала — 10 мм. Этот высокоточный планетарный редуктор относится к серии EG, имеет передаточное отношение 20:1 и максимальный люфт 20 угловых минут. Он отлично подходит для применений, требующих высокой точности и надежности по исключительно выгодной цене. Этот линейный планетарный редуктор оснащён встроенной муфтой входного вала, которая подходит для любого стандартного вала диаметром 10 мм шагового двигателя Nema 23 и бесщёточного двигателя постоянного тока.

Технические характеристики коробки передач

• Номер детали: EG23-G20-D10
• Тип коробки передач: планетарная прямозубая
• Материал шестерни: легированная сталь
• Передаточное отношение: 20:1
• Эффективность: 94%
• Инерция ротора: 0,03 кг·см²
• Люфт на холостом ходу: <=20 угл. мин.
• Максимально допустимый крутящий момент: 30 Нм (265,52 фунт-дюйм)
• Допустимый крутящий момент: 60 Нм (531,04 фунт-дюйм)
• Шум: <=55 дБ(1000 об/мин)/65 дБ(3000 об/мин)
• Степень водонепроницаемости: IP54
• Срок службы: 20000 часов

Физические характеристики

• Размер оправы: 60 x 60 мм
• Длина коробки передач: 89,5 мм
• Тип выходного вала: Шпоночный паз
• Диаметр выходного вала: Φ14 мм
• Длина выходного вала: 35 мм
• Диаметр входного вала: Φ10 мм
• Длина входного вала: 12–31 мм
