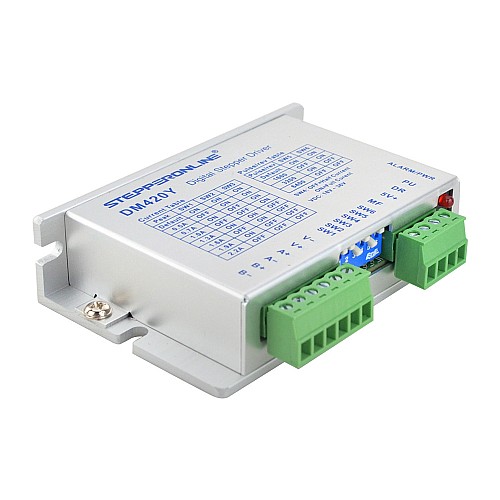

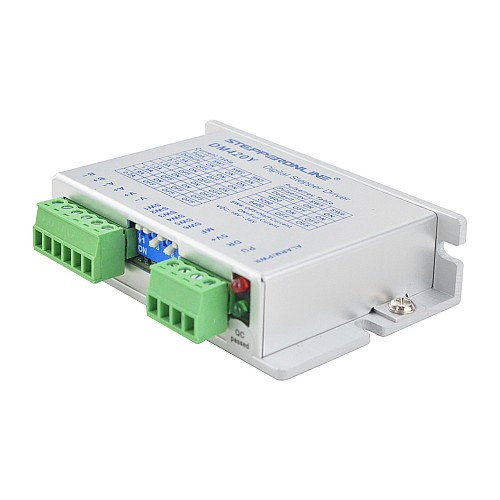

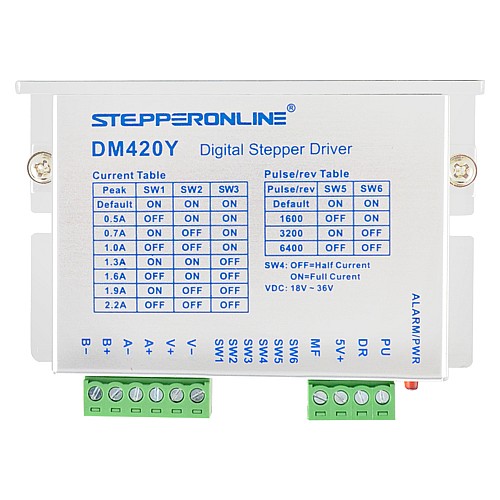

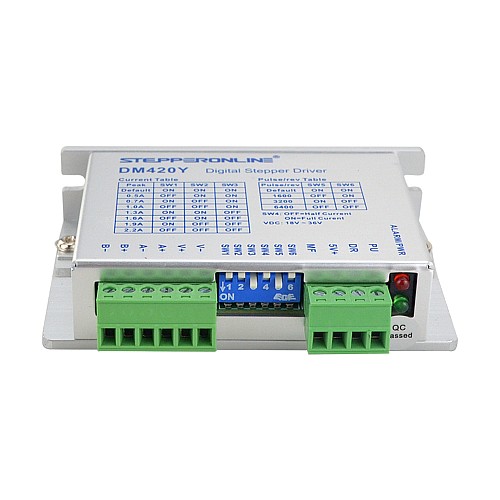

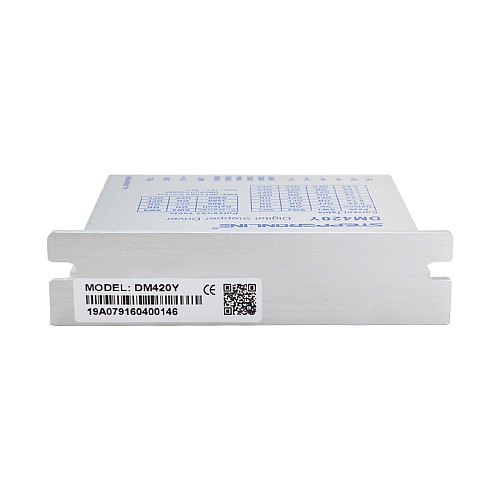

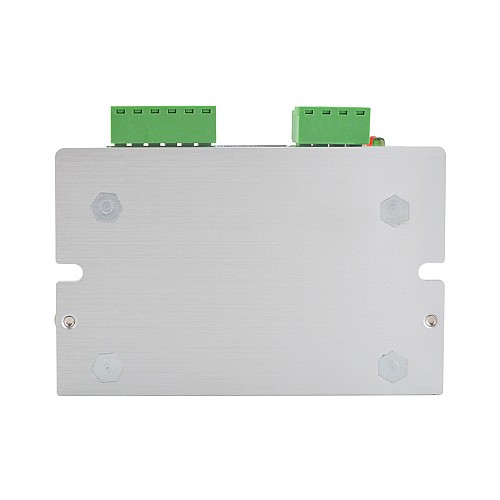

Цифровой шаговый драйвер серии Y 0,3–2,2 А постоянного тока 18–36 В для шаговых двигателей Nema 11, 14, 17

Этот цифровой шаговый драйвер серии Y с выходным током 0,3–2,2 А (18–36 В постоянного тока) для шаговых двигателей Nema 14, 17, 23 в основном используется в медицинском оборудовании, дозирующих устройствах, гравировальных станках, лазерном оборудовании, этикетировочных машинах, электронном оборудовании, рекламном оборудовании и другом автоматизированном оборудовании. Он особенно эффективен в приложениях, где пользователи ожидают низкого нагрева, низкого уровня шума и вибрации, высокой стабильности и точности.

Ключевые особенности

• Новое поколение 32-битной технологии управления DSP, экономичное, стабильное и с превосходными виброхарактеристиками
• С 4-мя равными угловыми делениями постоянного крутящего момента, до 32 делений
• Регулировка тока плавная и точная, а нагрев двигателя незначителен.
• Самая высокая частота импульсного отклика — до 100 кГц.
• Если шаговый импульс останавливается более чем на 200 мс, ток двигателя уменьшается вдвое.
• Отличная плавность в низкочастотном подразделении
• Оптически изолированный дифференциальный входной сигнал, высокая помехоустойчивость
• Пиковый ток возбуждения регулируется ниже 2,2 А.
• Диапазон входного напряжения: DC18~36 В
• С защитой от повышенного и пониженного напряжения, а также от других ошибок
• Очень маленький размер, объем 86*55*21(мм), вес 0,12кг

Электрические характеристики

• Выходной пиковый ток: 0,3–2,2 А (0,2–1,6 RMS)
• Входное напряжение: DC18V~36V
• Ток логического сигнала: 7–15 мА (типично 10 мА)
• Частота входного импульса: 0–100 кГц
• Ширина импульса: 5 мкс
• Сопротивление изоляции: 500 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: естественное или принудительное
• Окружающая среда: избегать пыли, масляного тумана и едких газов.
• Температура окружающей среды: 0 － 65℃
• Влажность: 40% － 90% относительной влажности
• Рабочая температура: 50℃ макс.
• Вибрация: 10-50 Гц/0,15 мм
• Температура хранения: -20 － 65℃
• Вес: около 120 г (4,23 унции)
