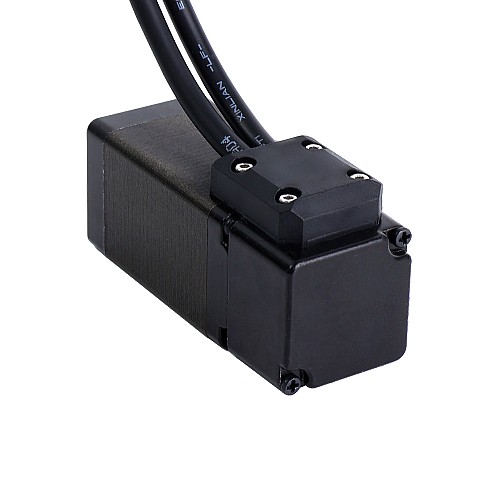

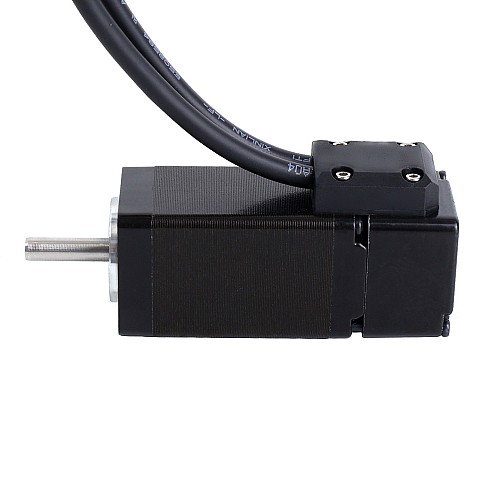

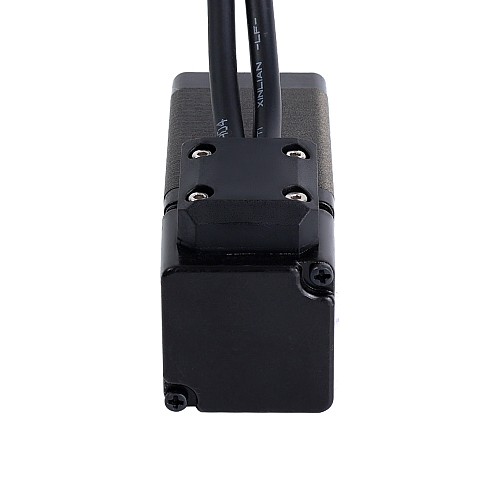

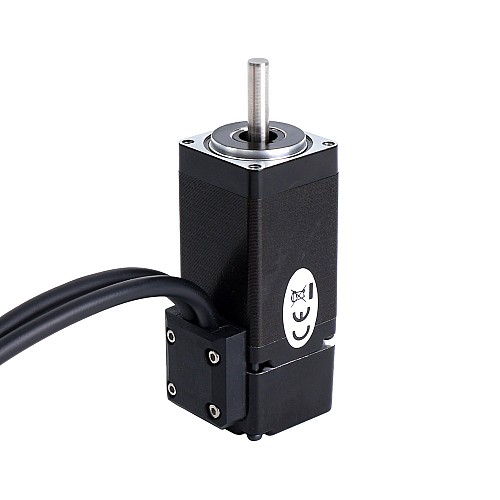

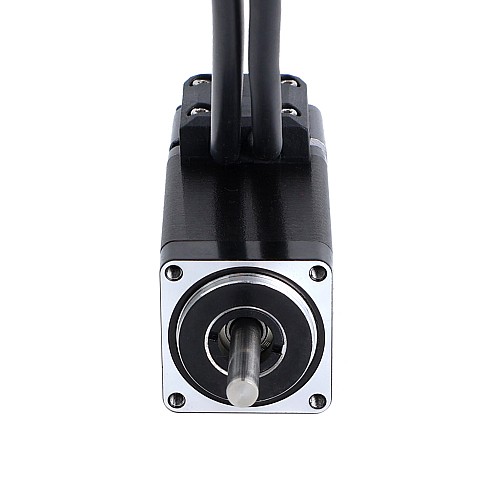

Шаговый двигатель Nema 11 с замкнутым контуром, 0,14 Нм (19,83 унций-дюйма), энкодер 1000 имп/об (4000 циклов/об)

0 отзывов - Написать отзыв

руб.4438

5 + руб.4239

10 + руб.4056

50 + руб.3889

100 + руб.3735

В наличии: 10000
Модель: 11HS20-1004D-E1000
Вес брутто: 0.27kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

США

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Это шаговый двигатель Nema 11 с замкнутым контуром, оснащенный инкрементальным оптическим энкодером 1000 имп/об (4000 имп/об), имеет номинальный ток 1,0 А и удерживающий крутящий момент 0,14 Нм (19,83 унций-дюйм). Он обеспечивает улучшенную точность, более высокий крутящий момент, уменьшенный нагрев двигателя, меньшее энергопотребление и лучшую реакцию на внешние факторы по сравнению с шаговыми двигателями с открытым контуром.

Электрические характеристики

Номер детали производителя: 11HS20-1004D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 0,14 Нм (19,83 унций-дюймов)
Номинальный ток/фаза: 1,0 А
Сопротивление фазы: 3,5 Ом ± 10%
Индуктивность: 3,2 мГн ± 20% (1 кГц)
Класс изоляции: B 130 °C [266 °F]

Физические характеристики

Размер рамы: 28 x 28 мм
Длина корпуса: 69 мм
Диаметр вала: Φ5 мм
Длина вала: 20 мм
Длина вывода: 300 мм
Вес: 0,228 кг

Характеристики энкодера

Тип выходной цепи: дифференциальный
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000 имп/об (4000 имп/об)
Каналы выходного сигнала: 3 канала
Напряжение питания мин.: 4,5 В
Напряжение питания макс.: 5,5 В
Высокое выходное напряжение: 2,4 В - Vcc
Низкое выходное напряжение: ≤ 0,4 В

Подключение

Контакт	1	2	3	4
Двигатель	A+	A-	B+	B-
Цвет	Черный	Зеленый	Красный	Синий

Кодер	EA+	VCC	GND	EB+	EB-	EA-	EZ+	EZ-
Цвет	Белый	Красный	Черный	Оранжевый	Серый	Жёлтый	Зелёный	Синий

Двигатель оснащён сверхгибким кабелем, который можно сгибать 8 миллионов раз без каких-либо повреждений.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	3.2
Каналы выходного сигнала	3
Номинальный ток (А)	1.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	19.83
Удерживающий момент (Нсм)	14
Фазовое сопротивление (Ом)	3.5
Физические характеристики
Вес(г)	228
Диаметр вала (мм)	5
Длина вала (мм)	20
Длина тела (мм)	69
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
