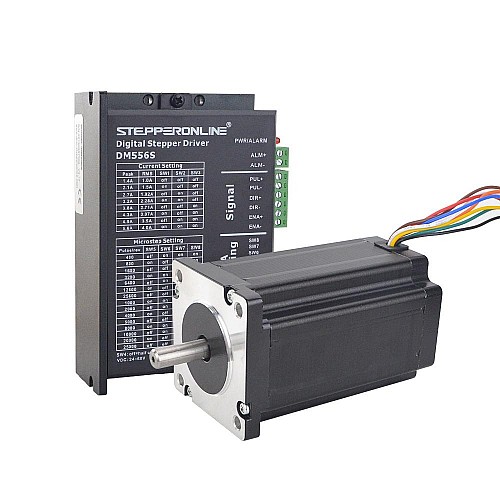

Комплект одноосного шагового ЧПУ с шаговым двигателем Nema 24, крутящий момент 4 Нм (566 унций-дюймов) и цифровым шаговым драйвером

• 1 x Цифровой шаговый драйвер, макс. ток RMS 4A, 24–60 В постоянного тока
• 1 x двухвальный шаговый двигатель Nema 24 с ЧПУ, 4 Нм (566 унций-дюймов), 60x60x100 мм, 8 проводов

Спецификация двигателя

• Номер детали производителя: 24HS39-3008D
• Тип двигателя: униполярный/биполярный
• Угол шага: 1,8 градуса
• Удерживающий момент (двухполярный): 4,0 Нм (566 унций-дюймов)
• Удерживающий момент (униполярный): 2,8 Нм (397 унций-дюймов)
• Номинальный ток (двухполярный последовательный): 2,12 А
• Номинальный ток (двухполярный параллельный): 4,24 А
• Номинальный ток (однополярный): 3,0 А
• Фазовое сопротивление (двухполярное последовательное): 2,8 Ом
• Фазовое сопротивление (двухполярное параллельное): 0,7 Ом
• Фазовое сопротивление (однополярное): 1,4 Ом
• Индуктивность (двухполярная последовательная): 12,0 мГн ± 20% (1 кГц)
• Индуктивность (двухполярная параллельная): 3,0 мГн ± 20% (1 кГц)
• Индуктивность (униполярная): 3,0 мГн ± 20% (1 кГц)
• Размер оправы: 60 x 60 мм
• Длина тела: 100 мм
• Диаметр вала: Φ8,0 мм
• Длина переднего вала: 24 мм
• Длина заднего вала: 13 мм
• Длина D-образного выреза: 20 мм
• Количество отведений: 8
• Длина вывода: 400 мм
• Вес: 1,6 кг

Связь

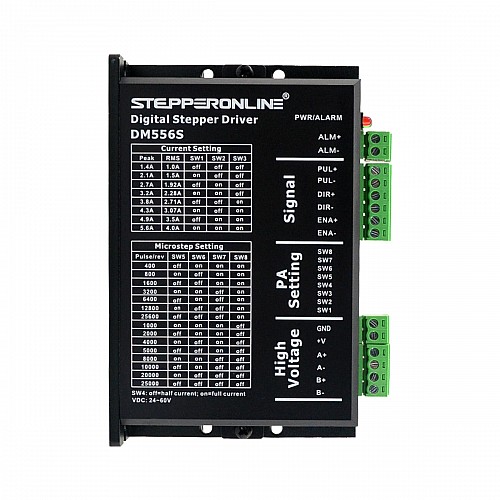

Спецификация драйвера

• Автоматическая настройка параметров и самотестирование двигателя
• Многоступенчатая конструкция, низкий уровень шума, низкий нагрев, плавное движение
• Компенсация крутящего момента на высокой скорости
• Технология управления переменным током, высокая эффективность тока
• Внутреннее управление ускорением и замедлением, значительное улучшение плавности запуска и остановки двигателя.
• Хранение положения двигателя
• Оптически изолированный вход и совместимость с напряжением 5–24 В
• Микрошаги, определяемые пользователем
• Программируемое микрошаговое разрешение и выходной ток
• Защита от перегрузки по току, перенапряжения и пониженного напряжения
• Автоматическое определение, гибкий выбор режима подсчета фронтов импульсов
• Зеленый свет означает работу, а красный — защиту или отключение.

Ресурсы

• Техническое описание двигателя: 24HS39-3008D.pdf
• Руководство водителя: DM556S.pdf
