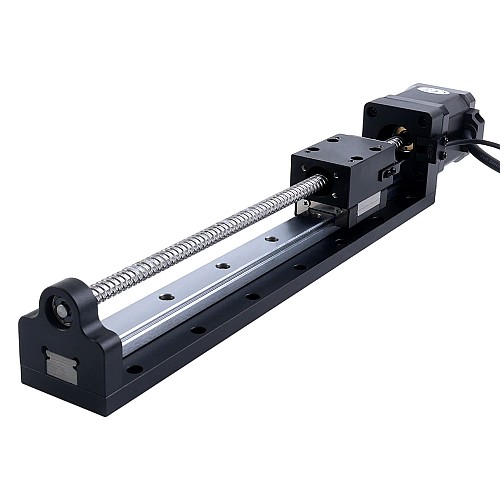

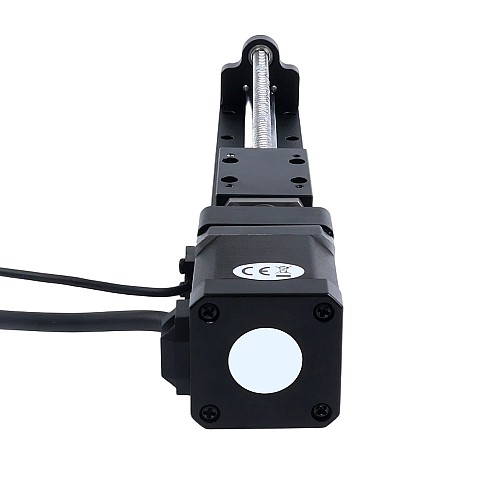

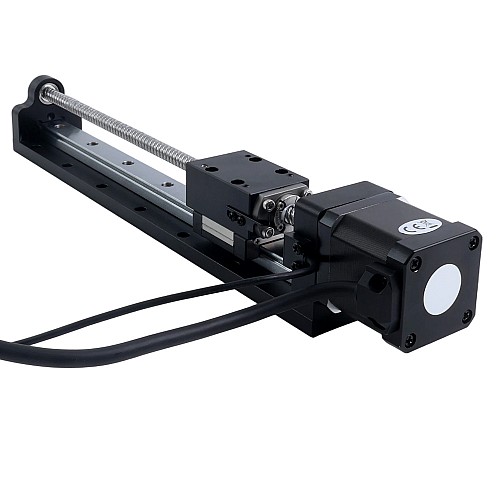

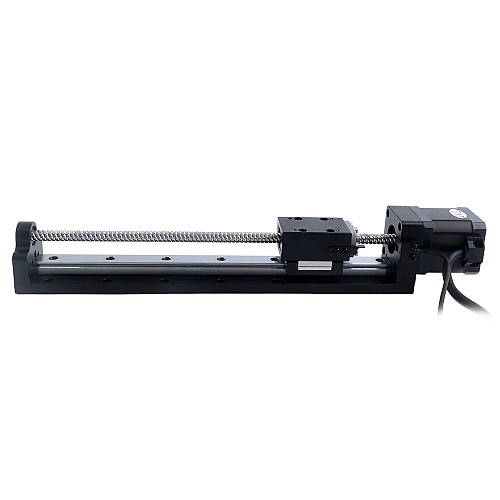

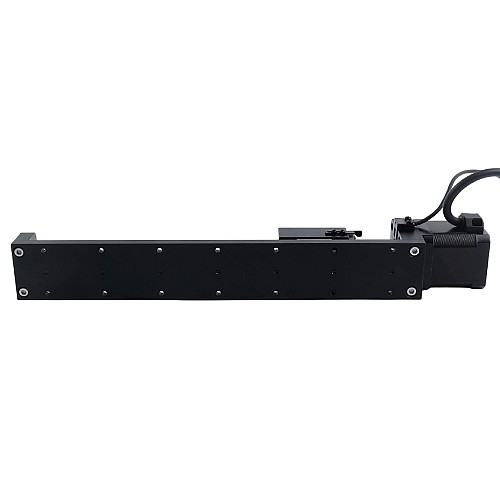

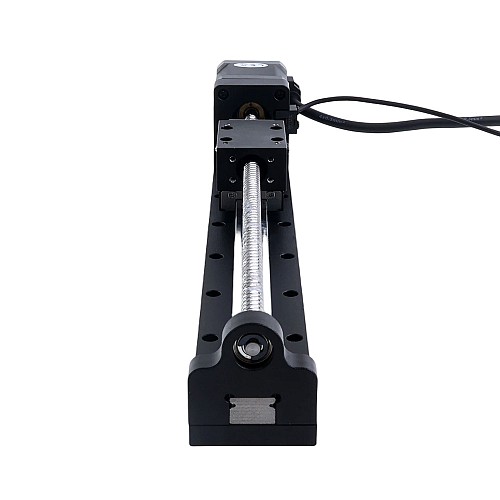

Линейный актуатор с шариковой винтовой передачей и шаговым двигателем Nema 17 2,5A Ход 200 мм 0,5 Н·м (70,81 унция-дюйм) Шаг винта 12 мм (0,4724 дюйма) с датчиком

Новый

0 отзывов - Написать отзыв

руб.20415

5 + руб.19480

10 + руб.18627

50 + руб.17845

100 + руб.17359

В наличии: 200
Модель: LMD17S19B2B25-200
Вес брутто: 1.56kg
Сертифицировано: ISO, CE

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

Это линейный привод LMD series Nema 17 на основе шагового двигателя с ходом 200 мм, моментом 0,5 Нм (70,81 унция-дюйм), шагом 12 мм (0,4724 дюйма) и датчиком. Данный тип привода представляет собой высокоинтегрированную конструкцию, объединяющую линейный шаговый двигатель с шариковой винтовой парой и направляющую рельсового типа. Он обладает преимуществами простой конструкции и небольших требований к монтажному пространству. Благодаря отсутствию муфты, его точность выше, чем у линейных приводов с традиционной муфтовой конструкцией. Кроме того, привод оснащен фотодатчиком для определения нулевого положения. Данный привод широко используется в медицинской промышленности, измерительной технике, лазерной сварке, лазерной резке, малых станках с ЧПУ, гравировальных, фрезерных станках и т.д.

Электрические характеристики

Артикул производителя: LMD17S19B2B25-200
Тип винта: Шариковый винт
Угол шага: 1.8°
Удерживающий момент: 0,5 Нм (70,81 унция-дюйм)
Максимальное усилие: 82.5 Н
Номинальная нагрузочная способность: 62.5 Н
Номинальный ток/фаза: 2.5 А
Сопротивление фазы: 0,8 Ом ± 10%
Индуктивность: 1,8 мГн ± 20% (1 кГц)
Тип датчика: NPN

Физические характеристики

Размер двигателя: 42 x 42 x 48 мм
Длина ходового винта: 259 мм
Диаметр ходового винта: 8 мм
Макс. длина хода: 200 мм (7.87")
Макс. скорость: 170 мм/с
Точность позиционирования: ± 0,02 мм
Перемещение на шаг: 0,06 мм (0.002362")
Перемещение на оборот: 12 мм (0.4724")
Количество выводов: 4
Длина кабеля: 500 мм
Вес: 1,32 кг

Подключение двигателя

Номер вывода	1	2	3	4
Биполярное	A+	A-	B+	B-
Цвет провода	Красный	Красный/Белый	Зеленый	Зеленый/Белый

Последовательность выводов фотодатчика

Номер вывода	1	2	3	4
Назначение	+5~24В	GND	Сигнальная линия	Не используется
Цвет провода	Коричневый	Синий	Черный	Белый

Электрические характеристики
Индуктивность (мГн)	0.8
Номинальный ток (А)	2.5
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	70.81
Удерживающий момент (Нсм)	50
Фазовое сопротивление (Ом)	0.8
Физические характеристики
Диаметр ходового винта (мм)	8
Длина хода (мм/фут)	200/0.66
Длина ходового винта (мм)	259
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Тип линейного двигателя	Шариковый винт
Ход/оборот (мм)	12
Ход/Шаг (мм)	0.06

Концевой выключатель

Линейные приводы от StepperOnline стандартно поставляются с фотоэлектрическим датчиком NPN, используемым в качестве концевого выключателя.

StepperOnline также поддерживает индивидуальную настройку датчика, включая:

Тип датчика (NPN или PNP)
Конструкцию корпуса датчика
Количество и места установки датчиков

Энкодеры

StepperOnline поддерживает индивидуальную установку энкодеров на линейные приводы. Клиенты могут выбирать энкодеры с выходом индекса (Z-фаза) или без него, а также типы выходов, такие как однотактные или дифференциальные (линейный драйвер).

Кроме того, клиенты могут свободно выбирать из различных разрешений для достижения более легкого и точного позиционирования.

Все стандартные энкодеры StepperOnline являются оптическими инкрементальными энкодерами. При запросе индивидуальной установки энкодера, пожалуйста, предоставьте подробные спецификации, особенно касающиеся разрешения, сигнала индекса и типа выхода.

Тормоза

Чтобы предотвратить потенциальные опасности в вертикальных приложениях или во время внезапных сбоев питания, StepperOnline поддерживает установку тормозов на линейные приводы для обеспечения безопасности работы. StepperOnline использует стандартные отключаемые тормоза, которые автоматически срабатывают при отключении питания, обеспечивая безопасное и стабильное позиционирование оборудования.

Кабели

StepperOnline предлагает варианты индивидуальной настройки кабелей для своих линейных приводов, включая провода двигателя, кабели энкодера и провода тормоза. Варианты настройки включают:

Длину проводов и сечение провода
Тип разъема или клеммы
Скручивание проводов (плетение)
Защитные оболочки, такие как термоусадочные трубки, кабельные вводы или гибкие кабели высокой гибкости
