Линейный привод Nema 17 с шаговым винтом, ход 2,5 А, 200 мм, 0,5 Н·м (70,81 унций-дюйма), шаг 12,7 мм (0,5 дюйма), с датчиком

0 отзывов - Написать отзыв

руб.14468

5 + руб.13805

10 + руб.13201

50 + руб.12647

100 + руб.12303

В наличии: 10000
Модель: LMD17S19WF25-200
Вес брутто: 1.50kg
Сертифицировано: ISO, CE

Products Sold: 79

Страну кликните｜реальный запас

Отправляется из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

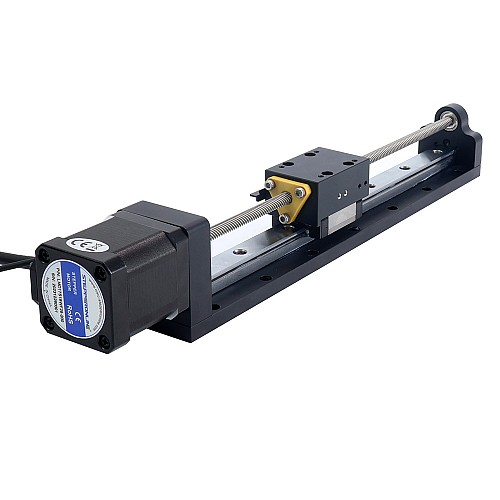

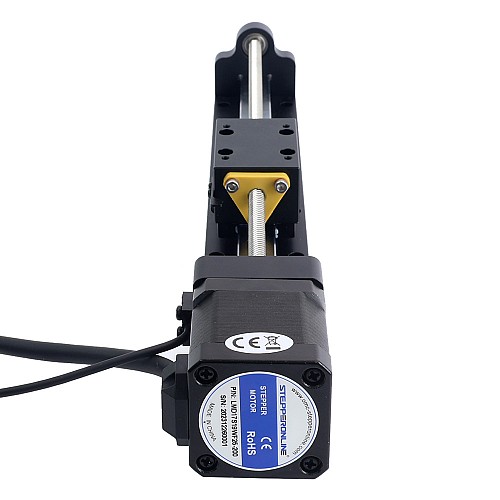

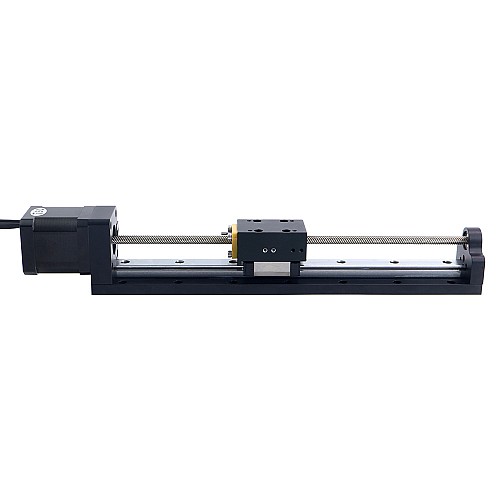

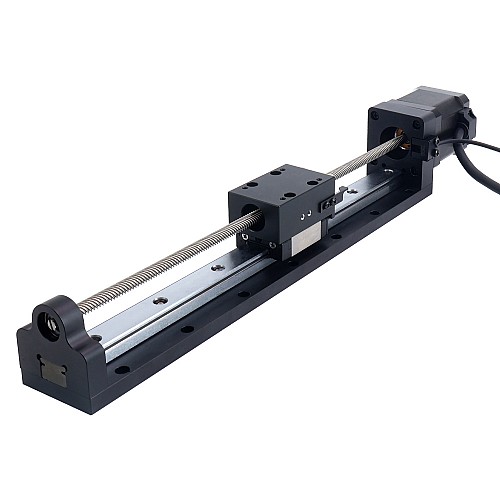

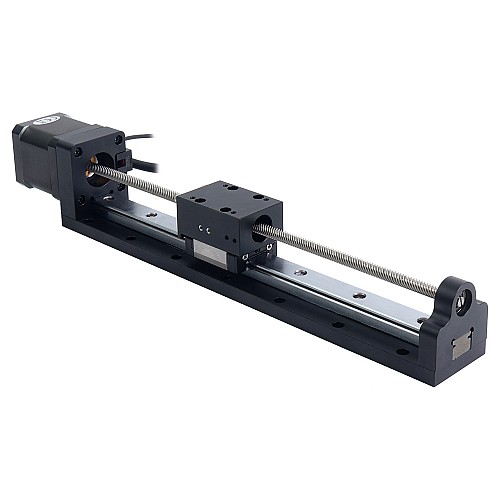

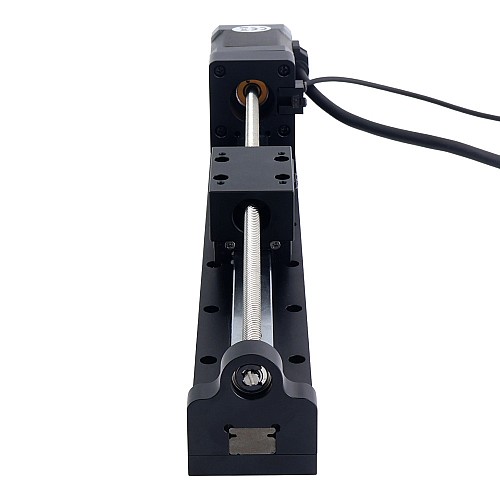

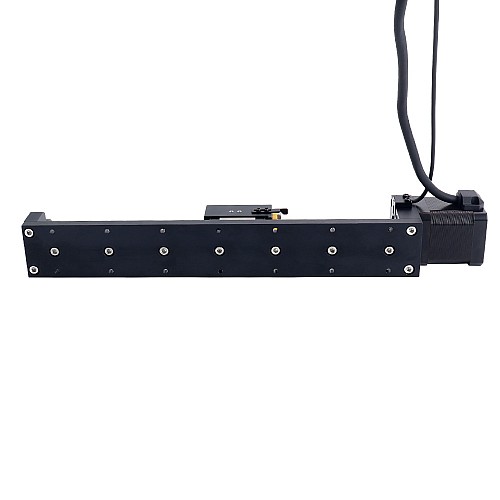

Это линейный привод Nema 17 серии LMD с шаговым двигателем, ходом 200 мм, моментом 0,5 Н·м (70,81 унций·дюйм), шагом 12,7 мм (0,5 дюйма) и датчиком. Этот тип привода состоит из высокоинтегрированного линейного шагового двигателя и направляющей. Он обладает такими преимуществами, как простота конструкции и компактность монтажного пространства. Благодаря отсутствию соединительной муфты, его точность выше, чем у линейных приводов с традиционными соединительными конструкциями. Кроме того, привод оснащен фотоэлектрическим датчиком для определения нулевой точки. Этот привод широко используется в медицинской промышленности, измерительных системах, лазерной сварке, лазерной резке, на небольших станках с ЧПУ, гравировальных, фрезерных станках и т. д.

Электрические характеристики

Номер детали производителя: LMD17S19WF25-200
Тип винта: трапециевидный ходовой винт
Угол шага: 1,8 градуса
Удерживающий момент: 0,5 Нм (70,81 унций-дюйм)
Максимальная тяга: 125 Н
Номинальная грузоподъемность: 300 Н
Номинальный ток/фаза: 2,5 А
Фазовое сопротивление: 0,78 Ом ± 10%
Индуктивность: 1,5 мГн ± 20% (1 кГц)

Физические характеристики

Размер двигателя: 42 x 42 x 48 мм
Длина ходового винта: 259 мм
Диаметр ходового винта: 6,35 мм
Макс. длина хода: 200 мм (7,874 дюйма)
Макс. скорость: 190,5 мм/с
Точность позиционирования: ± 0,02 мм
Шаг: 0,0635 мм (0,0025 дюйма)
Шаг/оборот: 12,7 мм (0,5 дюйма)
Количество отведений: 4
Длина кабеля: 500 мм
Вес: 1,26 кг

Подключение двигателя

Номер контакта	1	2	3	4
Биполярное расстройство	А+	А-	B+	Б-
Провода	Красный	Красно-белый	Зеленый	Зеленый/Белый

Последовательность фотоэлектрического переключателя

Номер контакта	1	2	3	4
Биполярное расстройство	+5~24В	Земля	Одна линия	Н/Д
Провода	Коричневый	Синий	Черный	Белый

Электрические характеристики
Индуктивность (мГн)	1.5
Номинальный ток (А)	2.5
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	70.81
Удерживающий момент (Нсм)	50
Фазовое сопротивление (Ом)	0.78
Физические характеристики
Диаметр ходового винта (мм)	6.35
Длина хода (мм/фут)	200/0.66
Длина ходового винта (мм)	259
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Тип линейного двигателя	Ходовой винт
Ход/оборот (мм)	12.7
Ход/Шаг (мм)	0.0635
