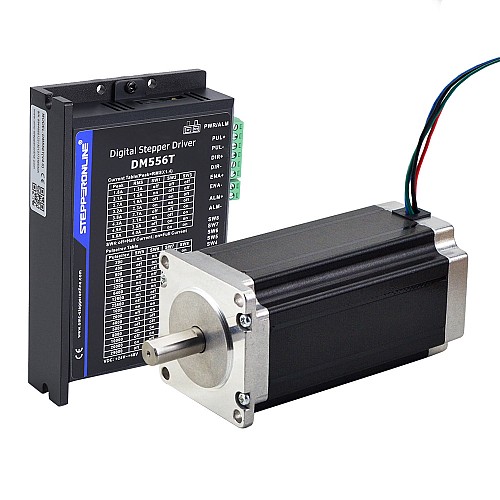

Комплект шагового двигателя с ЧПУ серии TS, 1 ось, 3,0 Нм (425 унций-дюймов), шаговый двигатель Nema 23 4,2 А и драйвер DM556T

• 1 x DM556T: цифровой шаговый привод 1,8~5,6 А 20-50 В постоянного тока
• 1 x 23HS45-4204S: Nema 23 биполярный 3 Нм (425 унций-дюймов) 4,2 А 57x57x114 мм 4-проводной шаговый двигатель с ЧПУ

Спецификация двигателя

• Номер детали производителя: 23HS45-4204S
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 3,0 Нм (425 унций-дюймов)
• Номинальный ток/фаза: 4,2 А
• Фазовое сопротивление: 0,9 Ом
• Индуктивность: 3,8 мГн±20%(1 кГц)
• Размер оправы: 57 x 57 мм
• Длина корпуса: 113 мм
• Диаметр вала: Φ10 мм
• Длина вала: 24 мм
• Длина D-образного выреза: 20 мм
• Количество отведений: 4
• Длина вывода: 400 мм
• Класс изоляции: B 130°C[266°F]

Связь

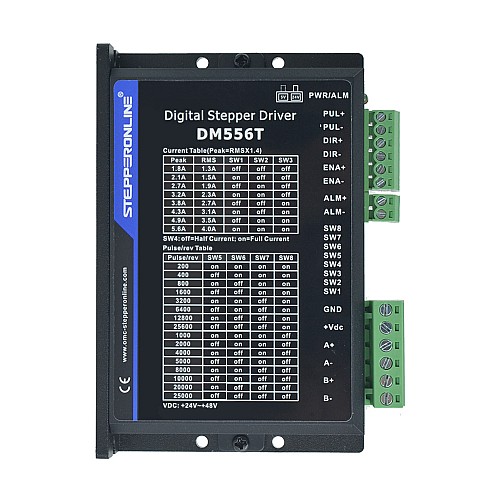

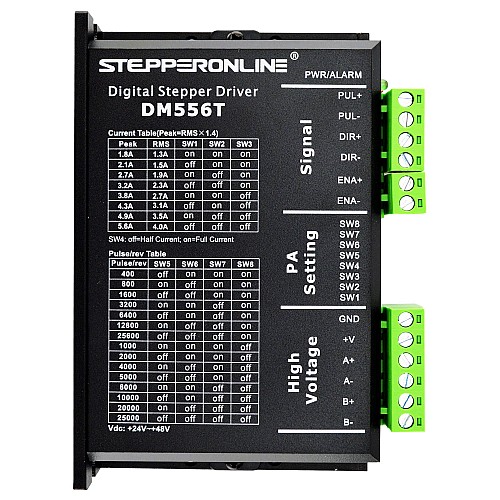

Спецификация драйвера

• Антирезонанс для оптимального крутящего момента, сверхплавного движения, низкого нагрева двигателя и шума
• Автоматическая идентификация двигателя и автоматическая настройка параметров для оптимального крутящего момента от двигателей с широким диапазоном
• Управление шагом и направлением (PUL/DIR)
• Многошаговый режим для плавного движения двигателя
• TTL-совместимые и оптически изолированные входы
• Входное напряжение 20-50 В постоянного тока
• 16 выбираемых микрошаговых разрешений от 400 до 25 600 с помощью DIP-переключателей
• 8 выбираемых настроек выходного тока от 1,8 до 5,6 А с помощью DIP-переключателей
• Плавный пуск без «скачка» при включении
• Частота входного импульса до 200 кГц
• Автоматическое снижение тока холостого хода
• Защита от перенапряжения и перегрузки по току
