Линейный привод с шарико-винтовой передачей Nema 17, ход 2,5 А, шаг 120 мм, 0,5 Н·м (70,81 унций-дюйма), шаг 8 мм (0,314961 дюйма), с датчиком

0 отзывов - Написать отзыв

руб.24587

5 + руб.23460

10 + руб.22433

50 + руб.21491

100 + руб.20907

В наличии: 10000
Модель: LMD17S19BMB25-120
Вес брутто: 1.31kg
Сертифицировано: ISO, CE

Products Sold: 14

Страну кликните｜реальный запас

Отправляется из

Китай

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

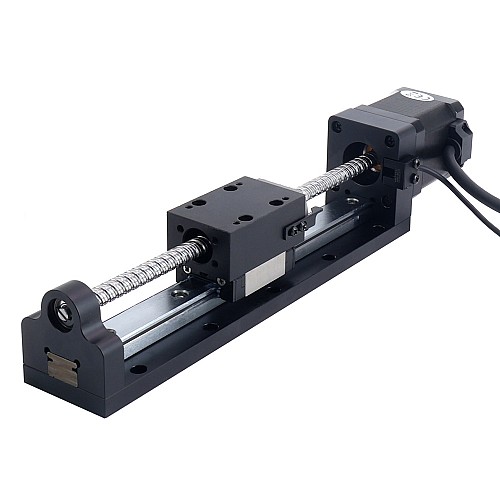

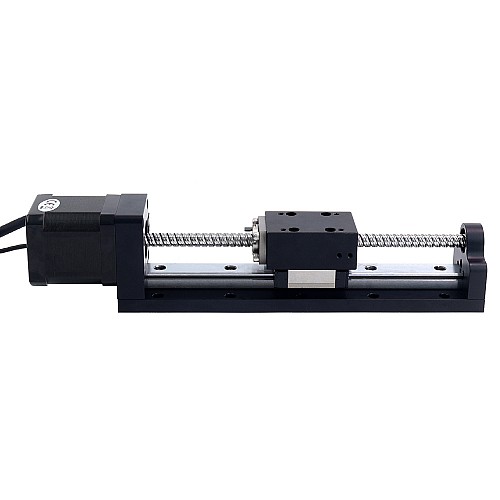

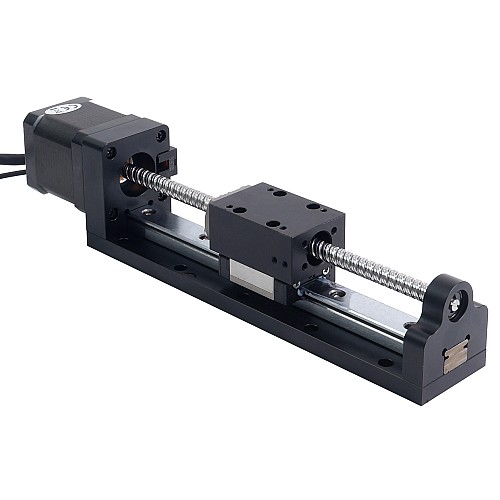

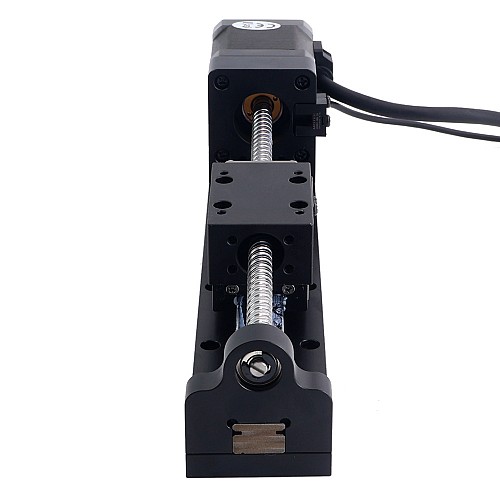

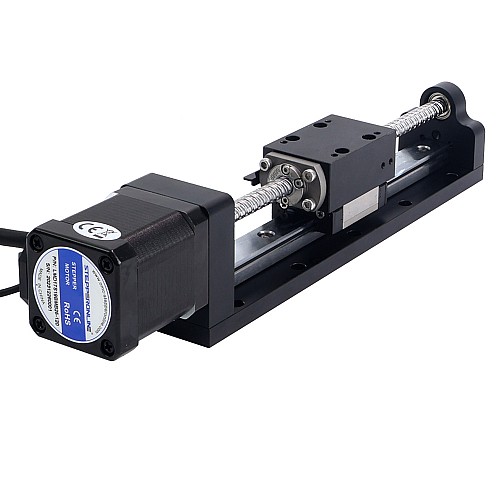

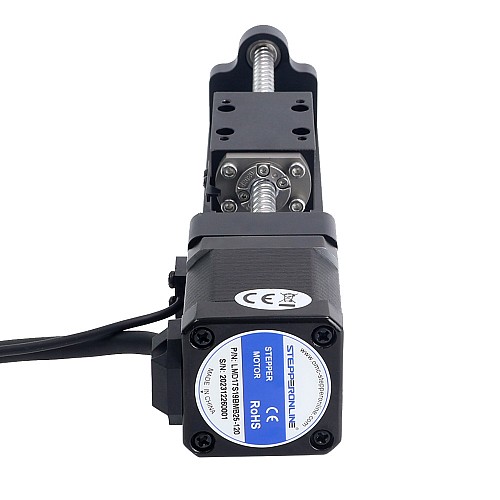

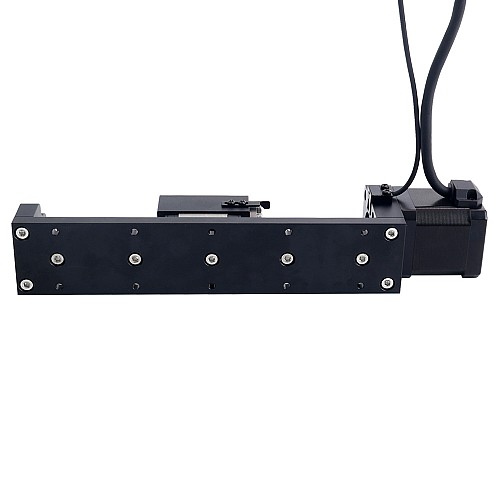

Это линейный привод Nema 17 серии LMD с шаговым двигателем, ходом 120 мм, моментом 0,5 Н·м (70,81 унции·дюйма), шагом 8 мм (0,314961 дюйма), а также датчиком. Этот тип привода состоит из высокоинтегрированного линейного шагового двигателя с шарико-винтовой парой и направляющей. Он обладает такими преимуществами, как простота конструкции и компактность монтажного пространства. Отсутствие соединительной муфты обеспечивает более высокую точность по сравнению с линейными приводами с традиционными соединительными конструкциями. Кроме того, привод оснащен фотоэлектрическим датчиком для определения нулевой точки. Этот привод широко используется в медицинской промышленности, измерительных системах, лазерной сварке, лазерной резке, на небольших станках с ЧПУ, гравировальных и фрезерных станках и т. д.

Электрические характеристики

Номер детали производителя: LMD17S19BMB25-120
Тип винта: шариковый винт
Угол шага: 1,8 градуса
Удерживающий момент: 0,5 Нм (70,81 унций-дюйм)
Максимальная тяга: 180 Н
Номинальная грузоподъемность: 230 Н
Номинальный ток/фаза: 2,5 А
Фазовое сопротивление: 0,78 Ом ± 10%
Индуктивность: 1,5 мГн ± 20% (1 кГц)

Физические характеристики

Размер двигателя: 42 x 42 x 48 мм
Длина ходового винта: 179 мм
Диаметр ходового винта: 8 мм
Макс. длина хода: 120 мм (4,73 дюйма)
Макс. скорость: 120 мм/с
Точность позиционирования: ± 0,02 мм
Шаг: 0,04 мм (0,0015748 дюйма)
Шаг/оборот: 8 мм (0,314961 дюйма)
Количество отведений: 4
Длина кабеля: 500 мм
Вес: 1,14 кг

Подключение двигателя

Номер контакта	1	2	3	4
Биполярное расстройство	А+	А-	B+	Б-
Провода	Красный	Красно-белый	Зеленый	Зеленый/Белый

Последовательность фотоэлектрического переключателя

Номер контакта	1	2	3	4
Биполярное расстройство	+5~24В	Земля	Одна линия	Н/Д
Провода	Коричневый	Синий	Черный	Белый

Электрические характеристики
Индуктивность (мГн)	1.5
Номинальный ток (А)	2.5
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	70.81
Удерживающий момент (Нсм)	50
Фазовое сопротивление (Ом)	0.78
Физические характеристики
Диаметр ходового винта (мм)	8
Длина хода (мм/фут)	120/0.39
Длина ходового винта (мм)	179
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Тип линейного двигателя	Шариковый винт
Ход/оборот (мм)	8
Ход/Шаг (мм)	0.04
