Линейный привод с шарико-винтовой передачей Nema 17, ход 1,5 А, шаг 120 мм, шаг 0,25 Н·м (35,40 унций·дюйма), шаг 2 мм (0,07874 дюйма), с датчиком

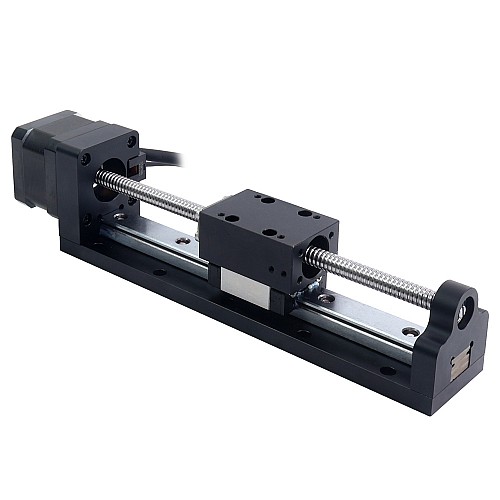

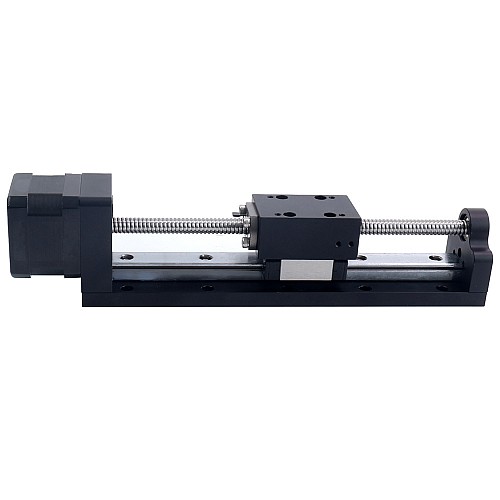

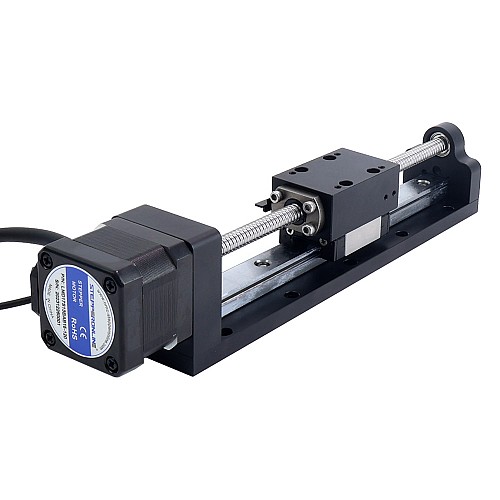

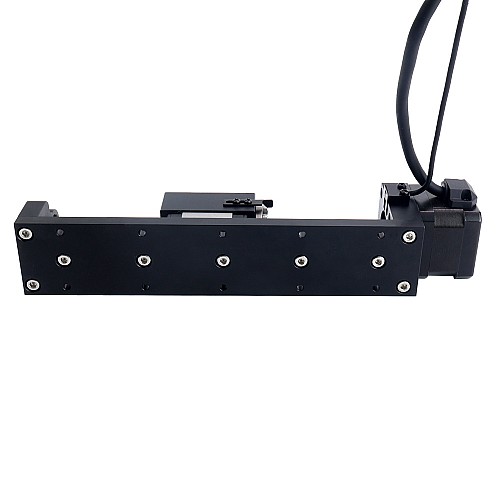

Это линейный привод Nema 17 серии LMD с шаговым двигателем, ходом 120 мм, моментом 0,25 Н·м (35,40 унций·дюйм), шагом 2 мм (0,07874 дюйма), а также датчиком. Этот тип привода состоит из высокоинтегрированного линейного шагового двигателя с шарико-винтовой парой и направляющей. Он обладает такими преимуществами, как простота конструкции и компактность монтажного пространства. Отсутствие соединительной муфты обеспечивает более высокую точность по сравнению с линейными приводами с традиционными соединительными конструкциями. Кроме того, привод оснащен фотоэлектрическим датчиком для определения нулевой точки. Этот привод широко используется в медицинской промышленности, измерительных системах, лазерной сварке, лазерной резке, на небольших станках с ЧПУ, гравировальных и фрезерных станках и т. д.

Электрические характеристики

• Номер детали производителя: LMD17S13BAB15-120
• Тип винта: шариковый винт
• Угол шага: 1,8 градуса
• Удерживающий момент: 0,25 Нм (35,40 унций-дюйм)
• Максимальная тяга: 300 Н
• Номинальная грузоподъемность: 230 Н
• Номинальный ток/фаза: 1,5 А
• Фазовое сопротивление: 1,7 Ом ± 10%
• Индуктивность: 2,5 мГн ± 20% (1 кГц)

Физические характеристики

• Размер двигателя: 42 x 42 x 34 мм
• Длина ходового винта: 179 мм
• Диаметр ходового винта: 8 мм
• Макс. длина хода: 120 мм (4,73 дюйма)
• Макс. скорость: 30 мм/с
• Точность позиционирования: ± 0,02 мм
• Шаг: 0,01 мм (0,0,0003937 дюйма)
• Шаг/оборот: 2 мм (0,07874 дюйма)
• Количество отведений: 4
• Длина кабеля: 500 мм
• Вес: 1,0 кг

Подключение двигателя

Последовательность фотоэлектрического переключателя
