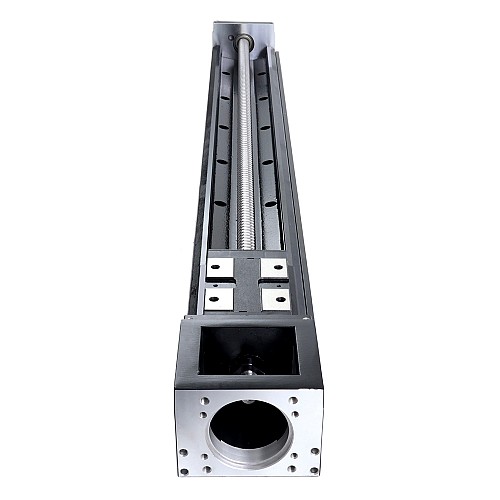

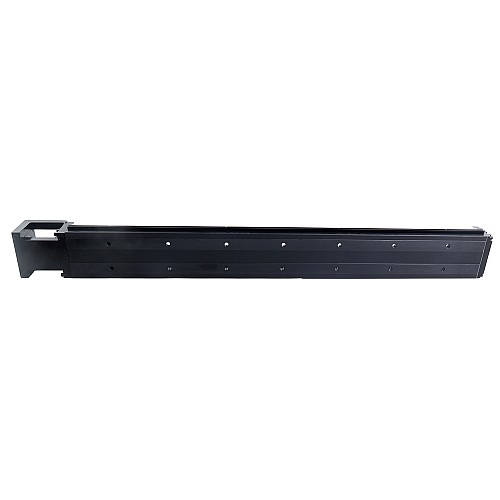

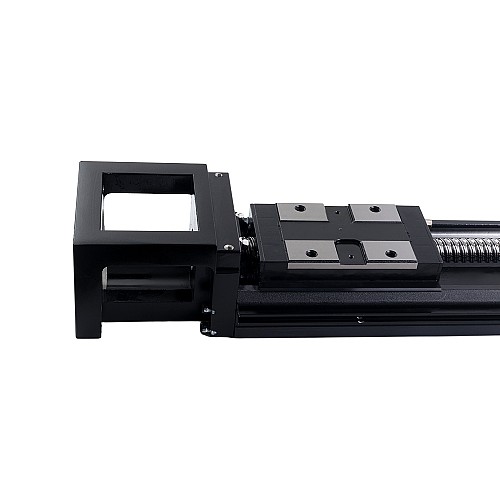

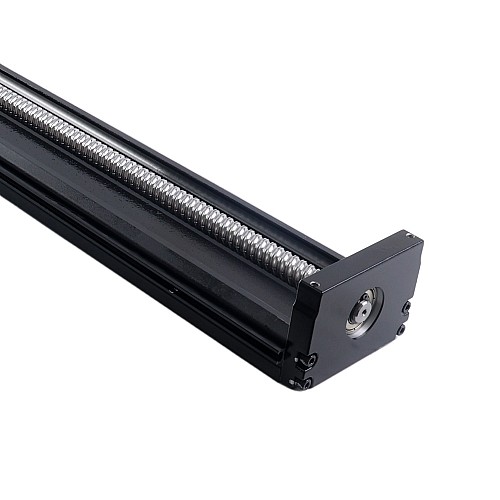

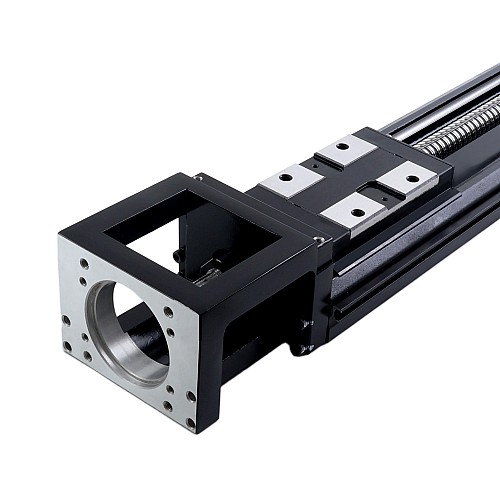

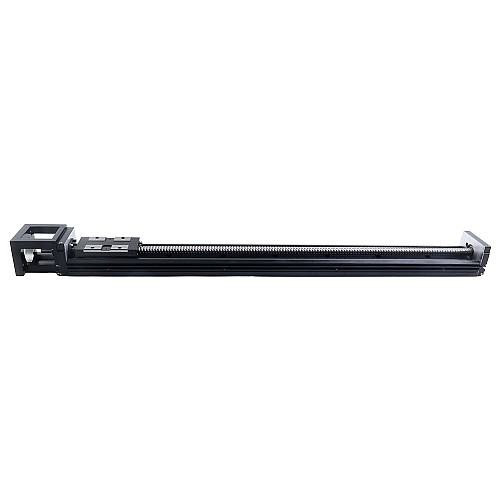

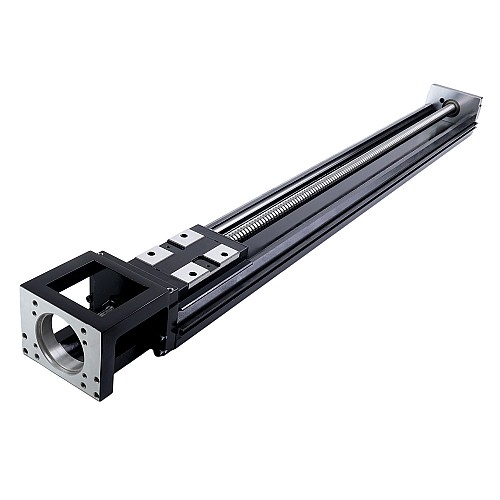

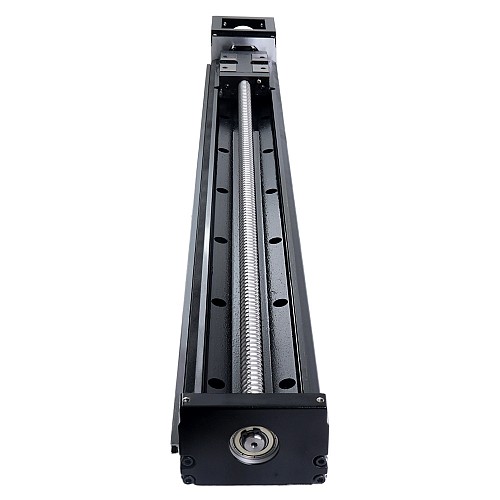

Линейный модуль с шариковым винтом серии LK2A86 Макс. горизонтальная/вертикальная нагрузка 40 кг/12 кг Ход 616 мм

Линейный привод с шариковой винтовой передачей серии LK2A86 обеспечивает максимальную горизонтальную полезную нагрузку 40 кг (88,18 фунта) и максимальную вертикальную полезную нагрузку 12 кг (26,46 фунта), длину хода 616 мм (2,02 фута) и максимальную скорость 460 мм/с (1,51 фута/с).

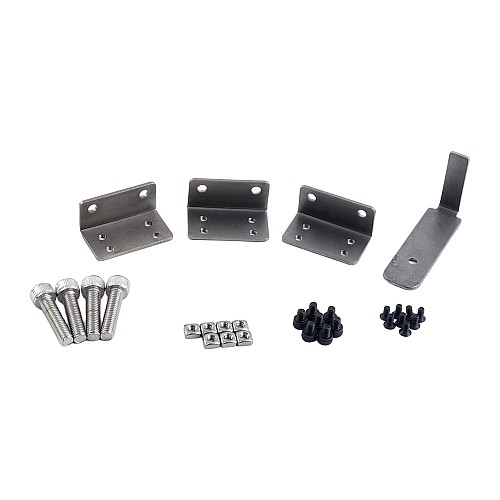

Линейный привод с шариковой винтовой передачей серии LK2A имеет упрощенную архитектуру, в которой отсутствуют ненужные компоненты, такие как датчики, защитные кожухи и муфты, что обеспечивает компактную и легкую конструкцию, идеально подходящую для автоматизации в условиях ограниченного пространства. Такой оптимизированный подход снижает вес и занимаемую площадь при установке, обеспечивая при этом надежное линейное движение с упрощенной сборкой. Для обеспечения гибкости применения он оснащен монтажными рельсами датчиков, кронштейнами крепления датчиков и светоблокирующими пластинами на ползунах. Разработанный для применений, требующих эффективности и экономичности, LK2A обеспечивает надежную работу в условиях высоких циклов без сложностей дополнительного оборудования.

Спецификации

• Номер детали: LK2A86-60DL10S0-616
• Тип винта: Шариковый винт
• Длина хода: 616 мм (2,02 фута)
• Точность позиционирования: ± 0,01 мм
• Шаг шарикового винта: 10 мм (0,0328 фута)
• Максимальная скорость: 460 мм/с (1,51 фута/с)
• Максимальная горизонтальная полезная нагрузка: 40 кг (88,18 фунта)
• Максимальная вертикальная полезная нагрузка: 12 кг (26,46 фунта)
• Номинальное тяговое усилие: 694 Н
• Класс шарикового винта: C7
• Диаметр шарикового винта: Φ15 мм
• Типоразмер двигателя: Серводвигатель 60 мм (400 Вт)
