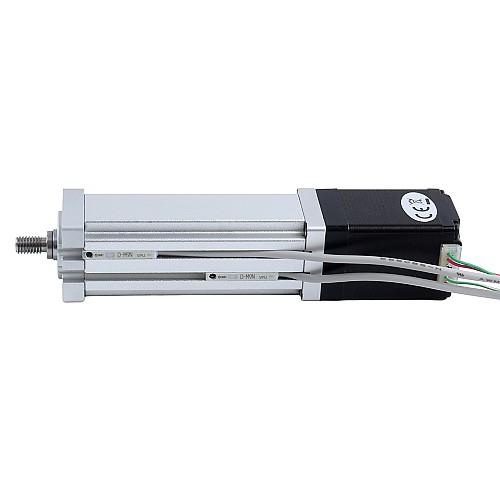

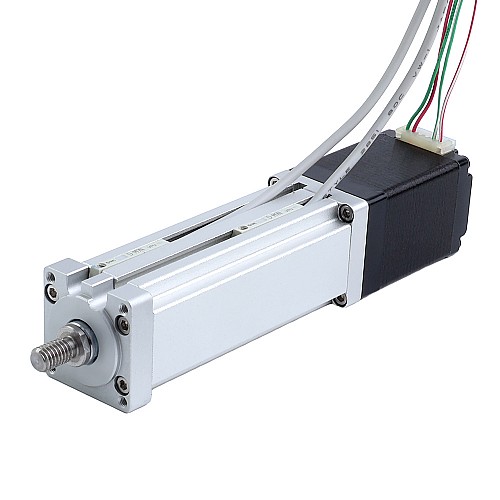

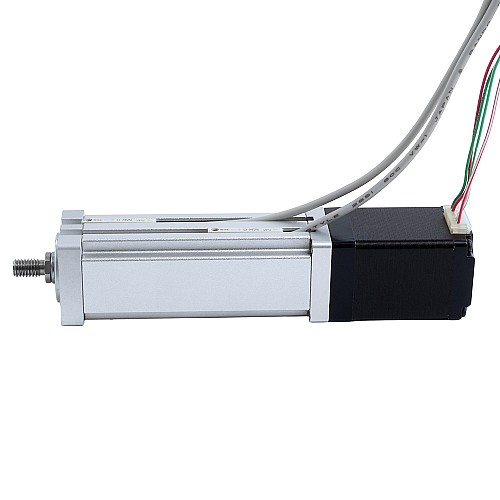

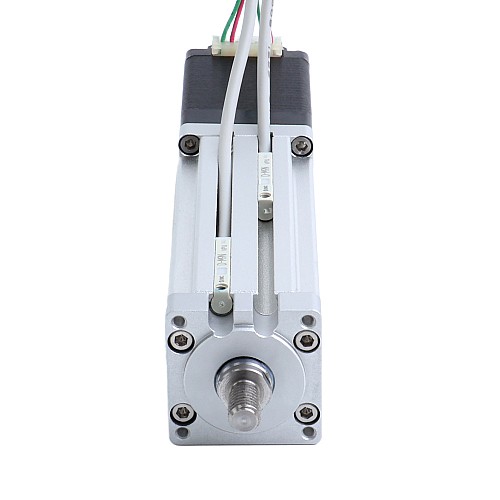

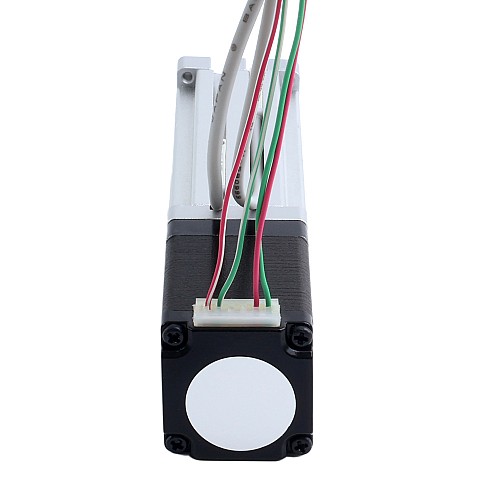

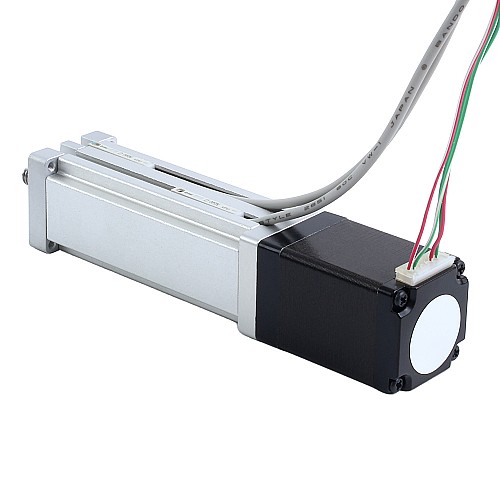

Nema 11 шарико-винтовой передачей Электрический цилиндр 1,0A Ход 40mm 0,1Nm(14,16oz.in) Шаг 1mm(0,03937") с Магнитным Выключателем

Новый

0 отзывов - Написать отзыв

руб.20588

5 + руб.19389

10 + руб.18322

50 + руб.17366

100 + руб.16505

В наличии: 200
Модель: LCB11S17BSM10-40D
Вес брутто: 0.48kg
Сертифицировано: ISO, CE

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

Этот мини Электрический цилиндр серии LCB оснащен шаговым двигателем Nema 11, с номинальным током 1.0A, шарико-винтовой передачей диаметром 6mm, шагом 1mm и ходом 40mm, что делает его интегрированным линейным приводом, специально разработанным для различных применений в области автоматизации.
Этот Электрический цилиндр может быть опционально оснащен такими аксессуарами, как энкодер, маховик и тормоз, что повышает его функциональность и гибкость для удовлетворения различных требований применения.

Электрические характеристики

MPN: LCB11S17BSM10-40D
Тип винта: шарико-винтовой передачей
Угол шага: 1.8deg
Удерживающий момент: 0.1Nm(14.16oz.in)
Номинальный ток/фазу: 1.0A
Сопротивление фазы: 3.7ohms ± 10%
Индуктивность: 3.7mH ± 20%(1KHz)
Тип выхода переключателя: NPN

Физические характеристики

Размер двигателя: 28 x 28 x 45mm
Диаметр ходового винта: 6mm
Длина хода: 40mm(1.5748")
Перемещение/шаг: 0.005mm(0.00019685")
Перемещение/оборот: 1mm(0.03937")
Количество проводов: 4
Длина кабеля: 320mm
Вес: 0.33kg

Подключение двигателя

№ контакта	1	2	3	4
Биполярный	A+	A-	B+	B-
Цвет проводов	Красный	Красный/Белый	Зеленый	Зеленый/Белый

Подключение магнитного переключателя

№ контакта	1	2	3
Биполярный	DC 5~24V	GND	Сигнальная линия
Цвет проводов	Коричневый	Синий	Черный

Электрические характеристики
Индуктивность (мГн)	3.7
Номинальный ток (А)	1.0
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	14.16
Удерживающий момент (Нсм)	10
Фазовое сопротивление (Ом)	3.7
Физические характеристики
Диаметр ходового винта (мм)	6
Длина хода (мм/фут)	40/0.13
Размер рамы (мм)	Nema 11 (28 x 28)
Тип линейного двигателя	Шариковый винт
Ход/оборот (мм)	1
Ход/Шаг (мм)	0.005
