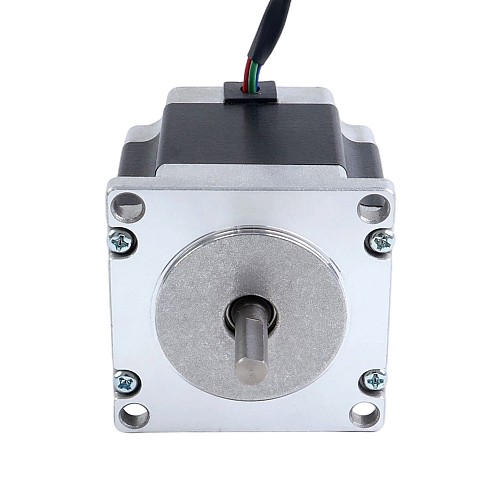

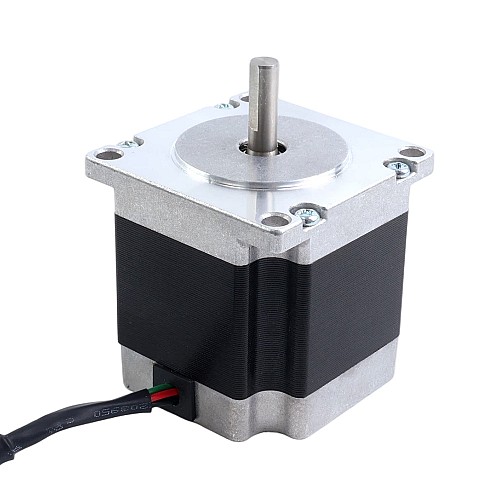

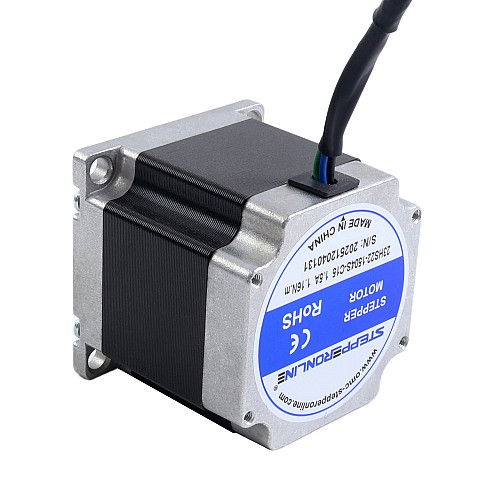

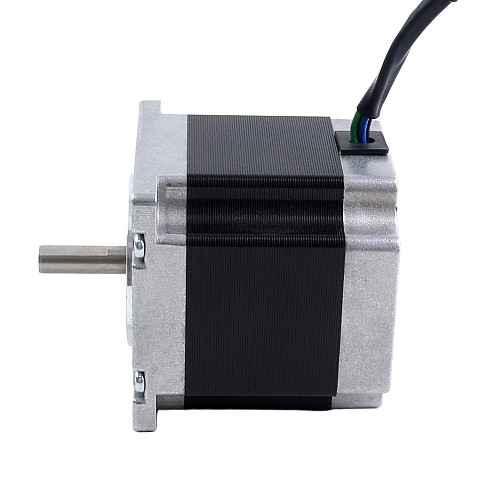

Биполярный шаговый двигатель Nema 23 1,8° 1,16Нм (164,3oz.in) 1,5А 57x57x56мм с кабелем 762мм и разъемом Molex

Новый

Биполярный шаговый двигатель Nema 23 1,8° 1,16Нм (164,3oz.in) 1,5А 57x57x56мм с кабелем 762мм и разъемом Molex

0 отзывов - Написать отзыв

руб.843

5 + руб.816

10 + руб.791

50 + руб.768

100 + руб.745

В наличии: 200
Модель: 23HS22-1504S-C15
Вес брутто: 0.75kg
Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

Этот биполярный шаговый двигатель Nema 23 имеет угол шага 1,8° и обеспечивает удерживающий момент 1,16Нм (164,3oz.in), при этом каждая фаза потребляет 1,5А. По сравнению со стандартной моделью 23HS22-2804S, этот двигатель оснащен дополнительным разъемом MOLEX 39013046 и имеет увеличенную длину кабеля 762мм.

Электрические характеристики

Артикул производителя: 23HS22-1504S-C15
Тип двигателя: Биполярный шаговый двигатель
Угол шага: 1,8deg
Удерживающий момент: 1,16Нм (164,3oz.in)
Номинальный ток/фаза: 1,5А
Сопротивление фазы: 3,6ohms
Индуктивность: 13мГн±20% (1кГц)
Класс изоляции: B 130°C [266°F]

Физические характеристики

Размер рамы: 57 x 57мм
Длина корпуса: 56мм
Диаметр вала: Φ6,35мм
Длина вала: 21мм
Длина лыски: 15мм
Количество проводов: 4
Длина кабеля: 762мм
Вес: 0,68кг

Подключение

A+	A-	B+	B-
Черный	Зеленый	Красный	Синий

Кабель короче, чем в стандартной версии, но вы можете легко увеличить его длину с помощью разъема.

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	13
Номинальный ток (А)	1.5
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	164.3
Удерживающий момент (Нсм)	116
Фазовое сопротивление (Ом)	3.6
Физические характеристики
Диаметр вала (мм)	6.35
Длина вала (мм)	21
Длина вывода (мм)	762
Длина тела (мм)	56
Количество свинца	4
Одновальный/Двухвальный	Один вал
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Серия продуктов	S
Тип выхоDного вала	D
