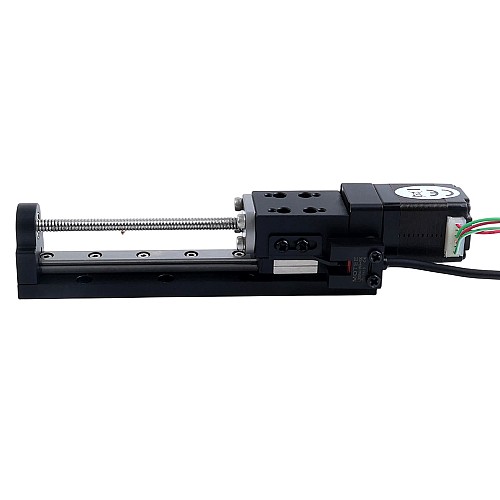

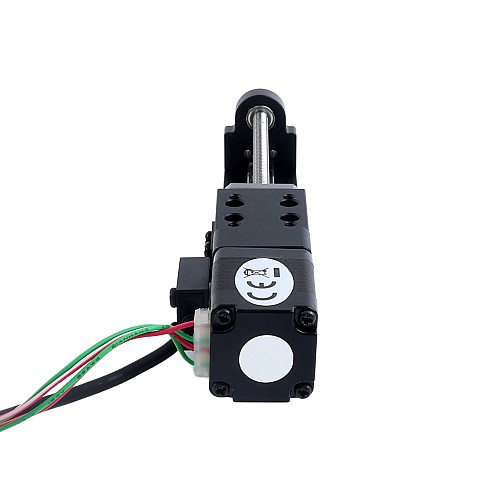

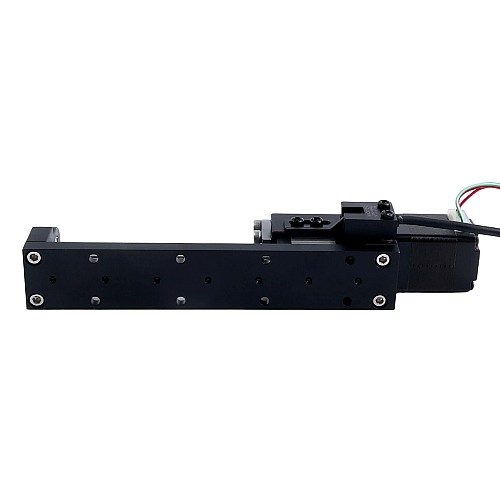

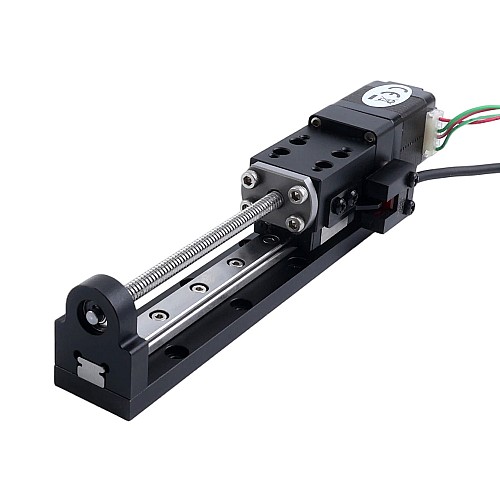

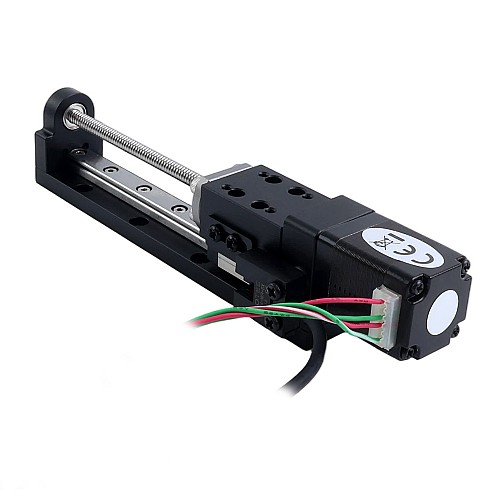

Линейный актуатор с шариковой винтовой передачей и шаговым двигателем Nema 8 0,5A Ход 90 мм 0,01 Н·м (1,416 унция-дюйм) Шаг винта 1 мм (0,0393 дюйма) с датчиком

Это линейный актуатор на шаговом двигателе Nema 8 серии LMD с ходом 90mm 0.01Nm(1.416oz.in) Шагом винта 1mm(0.03937") и датчиком. Актуатор данного типа состоит из высокоинтегрированного линейного шагового двигателя с шарико-винтовой передачей и направляющей каретки. Он имеет преимущества простой конструкции и малого установочного пространства. Благодаря отсутствию муфты его точность выше, чем у линейных актуаторов с обычной муфтовой конструкцией. Кроме того, актуатор оснащен фотоэлектрическим датчиком для определения нулевого положения. Этот актуатор широко используется в медицинской промышленности, измерительной технике, лазерной сварке, лазерной резке, малых станках с ЧПУ, гравировальных и фрезерных станках и т.д.

Электрические характеристики

• Артикул производителя: LMD8S12BSS05-090
• Тип винта: Шарико-винтовая передача
• Угол шага: 1.8deg
• Удерживающий момент: 0.01Nm(1.416oz.in)
• Номинальная грузоподъемность: 17.5N
• Номинальный ток/фаза: 0.5A
• Сопротивление фазы: 5.1ohms ± 10%
• Индуктивность: 1.5mH ± 20%(1KHz)
• Тип датчика: NPN

Физические характеристики

• Размер двигателя: 20x 20 x 28.2mm
• Длина ходового винта: 124mm
• Диаметр ходового винта: 4mm
• Макс. длина хода: 90mm(3.54")
• Макс. скорость: 20mm/s
• Точность позиционирования: ± 0.02mm
• Перемещение/шаг: 0.005mm(0.00019685")
• Перемещение/оборот: 1mm(0.03937")
• Количество проводов: 4
• Длина кабеля: 320mm
• Вес: 0.20kg

Подключение двигателя

Распиновка фотоэлектрического переключателя
