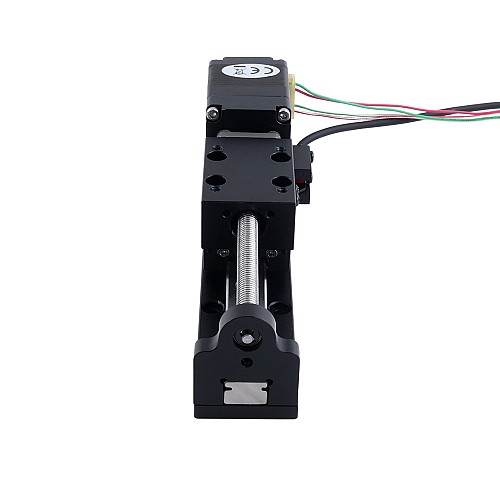

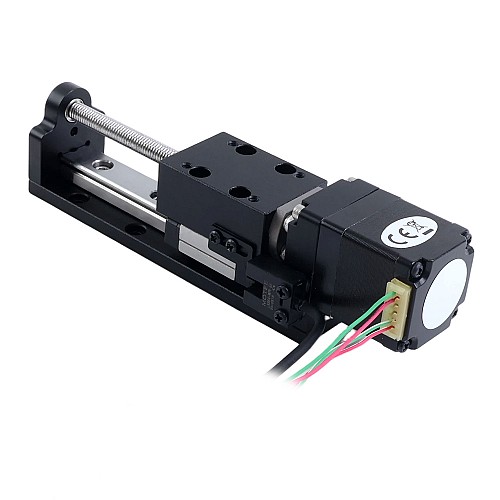

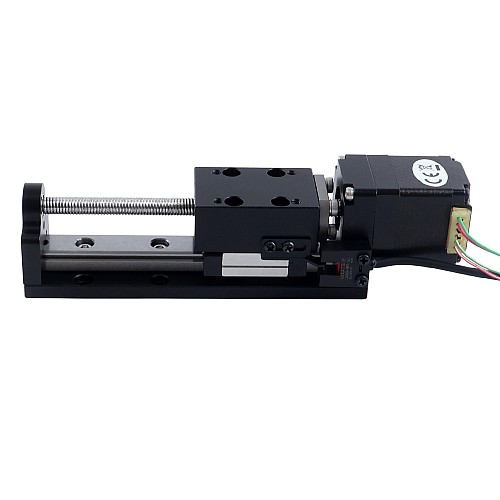

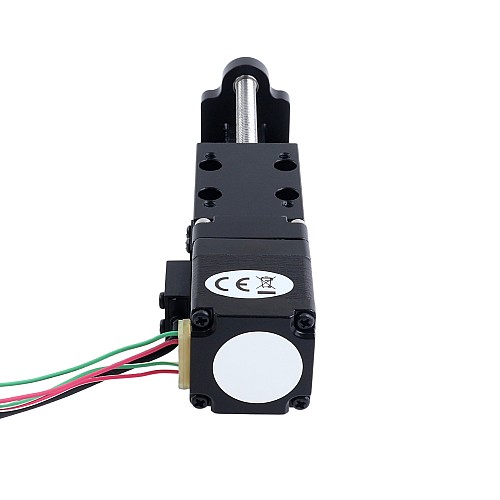

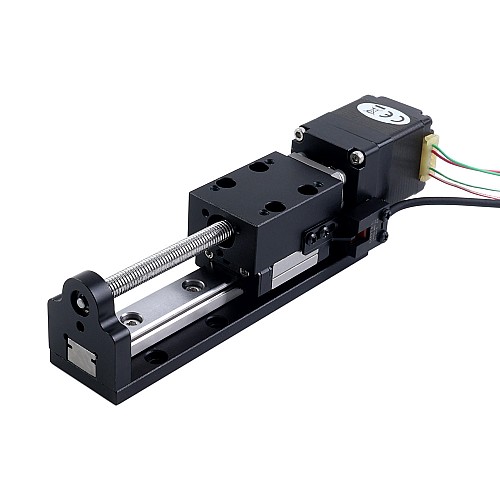

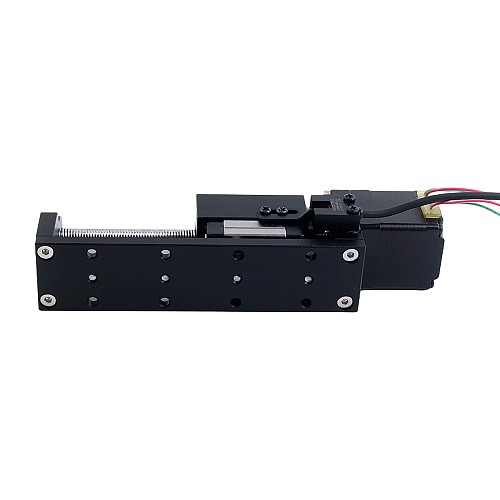

Линейный актуатор с ходовым винтом и шаговым двигателем Nema 11 1,5A Ход 50 мм 0,05 Н·м (7,08 унция-дюйм) Шаг винта 1 мм (0,03937 дюйма) с датчиком

Это линейный актуатор на основе шагового двигателя Nema 11 серии LMD с ходом 50 мм, моментом 0,05 Нм (7,08 унций·дюйм), шагом винта 1 мм (0,03937 дюйма) и датчиком. Данный тип привода состоит из высокоинтегрированного линейного шагового двигателя с шарико-винтовой передачей и направляющей рельсового типа. Он отличается простой конструкцией и требует небольшого монтажного пространства. Благодаря отсутствию муфты его точность выше, чем у линейных приводов с традиционной муфтовой конструкцией. Кроме того, привод оснащен фотоэлектрическим датчиком для определения нулевого положения. Этот привод широко используется в медицинской промышленности, измерительном оборудовании, лазерной сварке, лазерной резке, малых станках с ЧПУ, гравировальных и фрезерных станках и т.д.

Электрические характеристики

• Артикул производителя: LMD11S13BSM15-050
• Тип винта: Шариковый винт
• Угол шага: 1.8deg
• Момент удержания: 0.05Nm(7.08oz.in)
• Максимальное усилие: 75N
• Номинальная нагрузка: 55N
• Номинальный ток/фаза: 1.5A
• Сопротивление фазы: 2.5ohms ± 10%
• Индуктивность: 1.5mH ± 20%(1KHz)
• Тип датчика: NPN

Физические характеристики

• Размер двигателя: 28 x 28 x 32.2mm
• Длина ходового винта: 97mm
• Диаметр ходового винта: 6mm
• Макс. длина хода: 50mm(1,9685")
• Макс. скорость: 25mm/s
• Точность позиционирования: ± 0.02mm
• Шаг/Шаг двигателя: 0.005mm(0.00019685")
• Шаг/Оборот: 1 мм (0,03937 дюйма)
• Количество проводов: 4
• Длина кабеля: 320mm
• Вес: 0.52kg

Подключение двигателя

Распиновка фотодатчика
