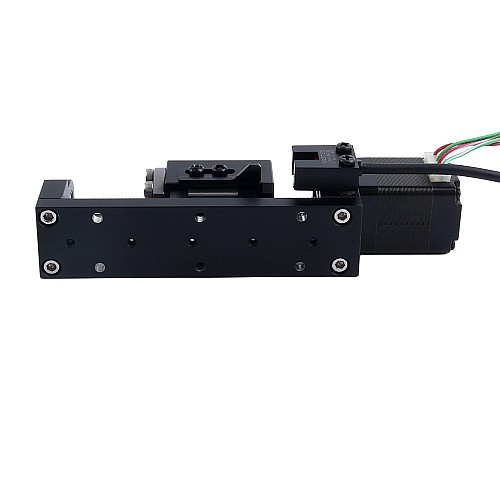

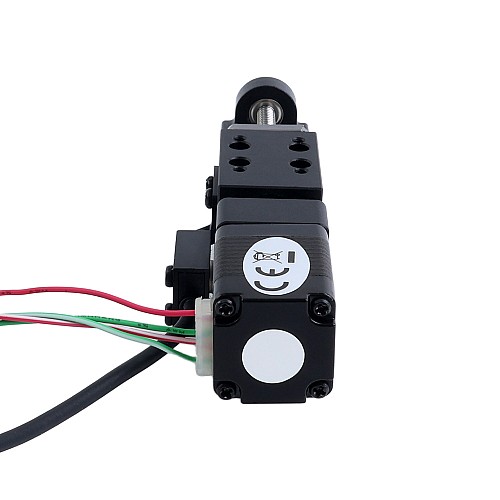

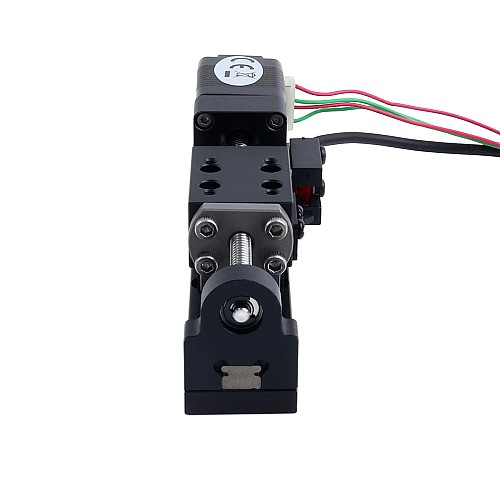

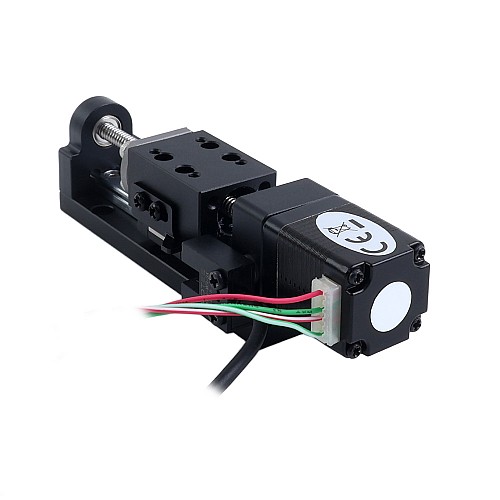

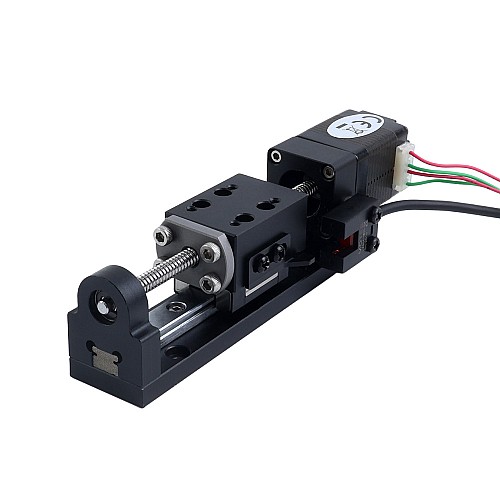

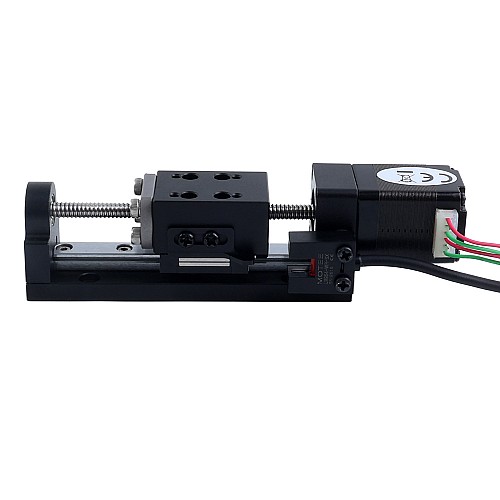

Линейный актуатор с шариковой винтовой передачей и шаговым двигателем Nema 8 0,5A Ход 30 мм 0,01 Н·м (1,416 унция-дюйм) Шаг винта 1 мм (0,0393 дюйма) с датчиком

Это линейный актуатор на основе шагового двигателя Nema 8 серии LMD с ходом 30 мм, моментом удержания 0.01 Нм (1.416 oz.in), шагом винта 1 мм (0.0393") и датчиком. Актуатор данного типа состоит из высокоинтегрированного линейного шагового двигателя с шарико-винтовой передачей и направляющей каретки. Он отличается простой конструкцией и небольшим установочным пространством. Благодаря отсутствию муфты, его точность выше, чем у линейных актуаторов с традиционной муфтовой конструкцией. Кроме того, актуатор оснащен фотоэлектрическим датчиком для определения нулевого положения. Данный актуатор широко используется в медицинской промышленности, измерительном оборудовании, лазерной сварке, лазерной резке, малых станках с ЧПУ, гравировальных и фрезерных станках и т.д.

Электрические характеристики

• Артикул производителя: LMD8S12BSS05-030
• Тип винта: Шарико-винтовая передача
• Угол шага: 1.8град
• Момент удержания: 0.01Нм(1.416oz.in)
• Номинальная нагрузочная способность: 17.5Н
• Номинальный ток/фаза: 0.5А
• Сопротивление фазы: 5.1 Ом ± 10%
• Индуктивность: 1.5 мГн ± 20% (1 кГц)
• Тип датчика: NPN

Физические характеристики

• Размер двигателя: 20x20x28.2мм
• Длина ходового винта: 64мм
• Диаметр ходового винта: 4мм
• Макс. длина хода: 30мм(1.18")
• Макс. скорость: 20мм/с
• Точность позиционирования: ± 0.02мм
• Шаг/Шаг двигателя: 0.005мм(0.00019685")
• Шаг/Оборот: 1мм(0.0393")
• Количество выводов: 4
• Длина кабеля: 320мм
• Вес: 0.16кг

Подключение двигателя

Последовательность фотоэлектрического переключателя
