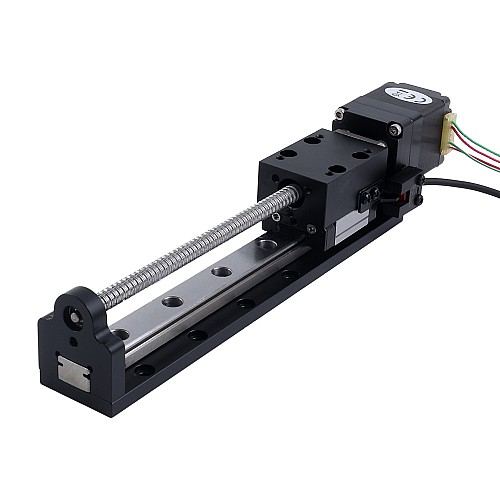

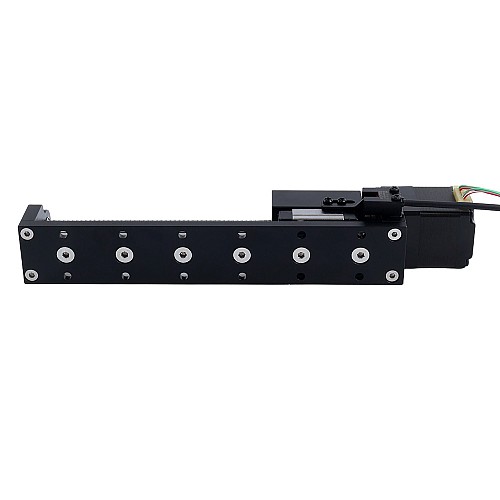

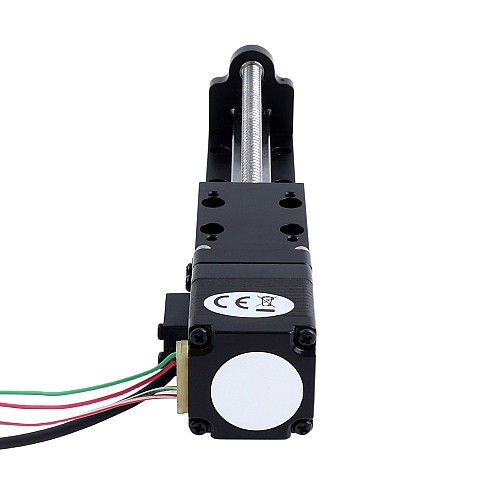

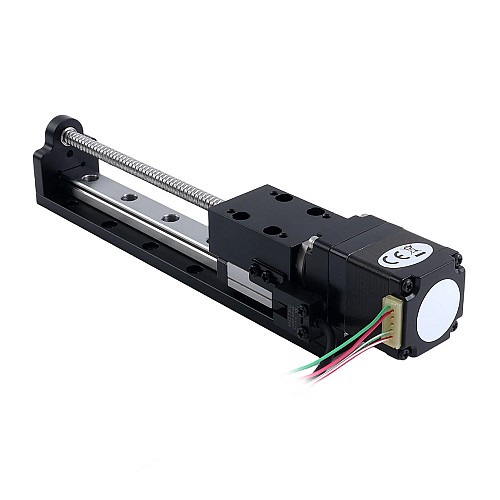

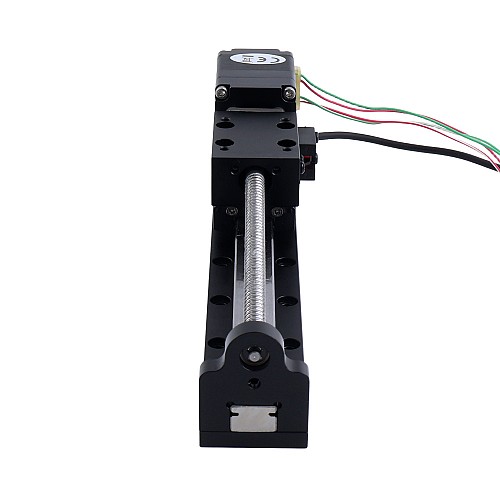

Линейный актуатор с ходовым винтом и шаговым двигателем Nema 11 1,0A Ход 100 мм 0,05 Н·м (7,08 унция-дюйм) Шаг винта 2 мм (0,0787 дюйма) с датчиком

Новый

0 отзывов - Написать отзыв

руб.18640

5 + руб.17786

10 + руб.17007

50 + руб.16293

100 + руб.15850

В наличии: 200
Модель: LMD11S13BAM15-100
Вес брутто: 0.60kg
Сертифицировано: ISO, CE

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

Это линейный актуатор на основе шагового двигателя Nema 11 серии LMD с ходом 100 мм, моментом 0,05 Нм (7,08 унций·дюйм), шагом винта 2 мм (0,0787 дюйма) и датчиком. Данный тип привода состоит из высокоинтегрированного линейного шагового двигателя с шарико-винтовой передачей и направляющей рельсового типа. Он отличается простой конструкцией и требует небольшого монтажного пространства. Благодаря отсутствию муфты его точность выше, чем у линейных приводов с традиционной муфтовой конструкцией. Кроме того, привод оснащен фотоэлектрическим датчиком для определения нулевого положения. Этот привод широко используется в медицинской промышленности, измерительном оборудовании, лазерной сварке, лазерной резке, малых станках с ЧПУ, гравировальных и фрезерных станках и т.д.

Электрические характеристики

Артикул производителя: LMD11S13BAM15-100
Тип винта: Шариковый винт
Угол шага: 1.8deg
Момент удержания: 0.05Nm(7.08oz.in)
Максимальное усилие: 27N
Номинальная нагрузка: 7N
Номинальный ток/фаза: 1.0A
Сопротивление фазы: 2.5ohms ± 10%
Индуктивность: 1.5mH ± 20%(1KHz)
Тип датчика: NPN

Физические характеристики

Размер двигателя: 28 x 28 x 32.2mm
Длина ходового винта: 147mm
Диаметр ходового винта: 6mm
Макс. длина хода: 100mm(3.937")
Макс. скорость: 40mm/s
Точность позиционирования: ± 0.02mm
Шаг/Шаг двигателя: 0.01mm(0.0003937")
Шаг/Оборот: 2mm(0.0787")
Количество проводов: 4
Длина кабеля: 320mm
Вес: 0.45kg

Подключение двигателя

Pin No.	1	2	3	4
Биполярное	A+	A-	B+	B-
Цвет проводов	Красный	Красный/Белый	Зеленый	Зеленый/Белый

Распиновка фотодатчика

Pin No.	1	2	3	4
Биполярное	+5~24V	GND	Сигнальный	N/A
Цвет проводов	Коричневый	Синий	Черный	Белый

Электрические характеристики
Индуктивность (мГн)	1.5
Номинальный ток (А)	1.0
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	7.08
Удерживающий момент (Нсм)	5
Фазовое сопротивление (Ом)	2.5
Физические характеристики
Диаметр ходового винта (мм)	6
Длина хода (мм/фут)	100/0.33
Длина ходового винта (мм)	147
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Тип линейного двигателя	Шариковый винт
Ход/оборот (мм)	2
Ход/Шаг (мм)	0.01

Концевой выключатель

Линейные приводы от StepperOnline стандартно поставляются с фотоэлектрическим датчиком NPN, используемым в качестве концевого выключателя.

StepperOnline также поддерживает индивидуальную настройку датчика, включая:

Тип датчика (NPN или PNP)
Конструкцию корпуса датчика
Количество и места установки датчиков

Энкодеры

StepperOnline поддерживает индивидуальную установку энкодеров на линейные приводы. Клиенты могут выбирать энкодеры с выходом индекса (Z-фаза) или без него, а также типы выходов, такие как однотактные или дифференциальные (линейный драйвер).

Кроме того, клиенты могут свободно выбирать из различных разрешений для достижения более легкого и точного позиционирования.

Все стандартные энкодеры StepperOnline являются оптическими инкрементальными энкодерами. При запросе индивидуальной установки энкодера, пожалуйста, предоставьте подробные спецификации, особенно касающиеся разрешения, сигнала индекса и типа выхода.

Тормоза

Чтобы предотвратить потенциальные опасности в вертикальных приложениях или во время внезапных сбоев питания, StepperOnline поддерживает установку тормозов на линейные приводы для обеспечения безопасности работы. StepperOnline использует стандартные отключаемые тормоза, которые автоматически срабатывают при отключении питания, обеспечивая безопасное и стабильное позиционирование оборудования.

Кабели

StepperOnline предлагает варианты индивидуальной настройки кабелей для своих линейных приводов, включая провода двигателя, кабели энкодера и провода тормоза. Варианты настройки включают:

Длину проводов и сечение провода
Тип разъема или клеммы
Скручивание проводов (плетение)
Защитные оболочки, такие как термоусадочные трубки, кабельные вводы или гибкие кабели высокой гибкости
