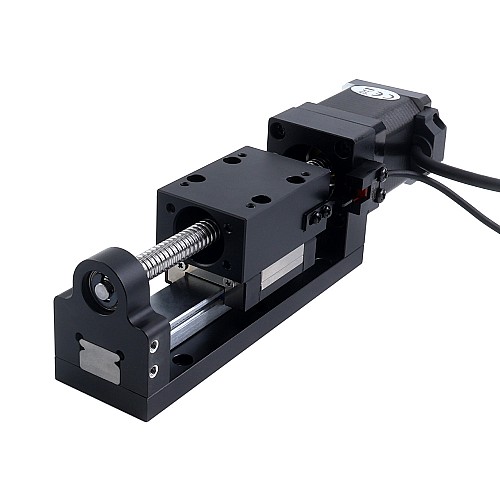

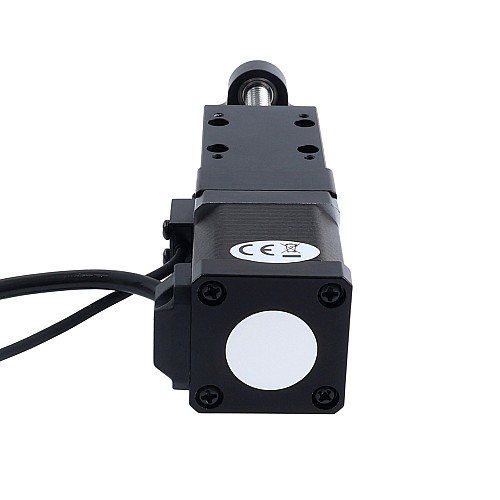

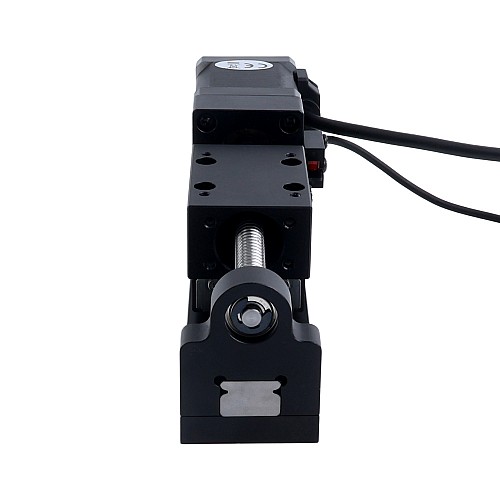

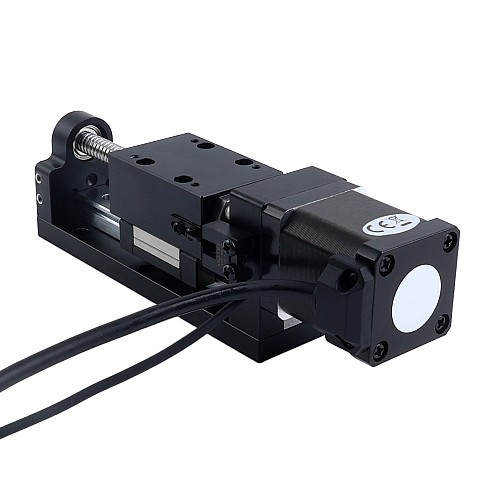

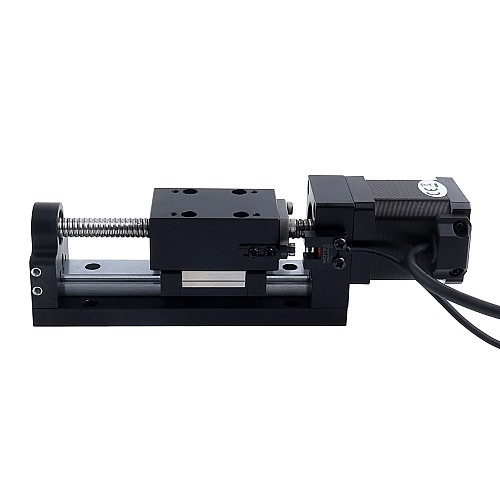

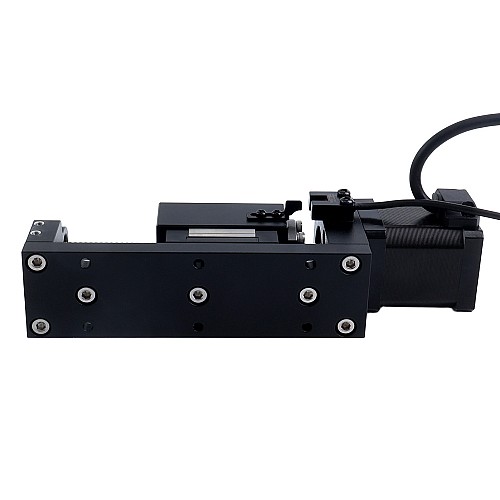

Линейный актуатор с ходовым винтом и шаговым двигателем Nema 14 1,5A Ход 40 мм 0,2 Н·м (28,32 унция-дюйм) Шаг винта 2 мм (0,0787 дюйма) с датчиком

Это линейный привод на основе шагового двигателя Nema 14 серии LMD с ходом 40 мм, моментом 0,2 Нм (28,32 унции·дюйм), шагом винта 2 мм (0,0787 дюйма) и датчиком. Привод данного типа состоит из высокоинтегрированного линейного шагового двигателя и направляющей скольжения. Он имеет преимущества простой конструкции и небольшого установочного пространства. Благодаря отсутствию муфты его точность выше, чем у линейных приводов с обычной муфтовой конструкцией. Кроме того, привод оснащен фотодатчиком для определения нулевого положения. Этот привод широко используется в медицинской промышленности, измерительной технике, лазерной сварке, лазерной резке, малых станках с ЧПУ, гравировальных и фрезерных станках и т.д.

Электрические характеристики

• Артикул производителя: LMD14S18BAB15-040
• Тип винта: Шариковый винт
• Угол шага: 1,8°
• Удерживающий момент: 0,2 Н·м (28,32 унции·дюйм)
• Максимальное усилие: 225 Н
• Номинальная нагрузочная способность: 205 Н
• Номинальный ток/фаза: 1,5 А
• Сопротивление фазы: 1,9 Ом ± 10%
• Индуктивность: 3,2 мГн ± 20% (1 кГц)
• Тип датчика: NPN

Физические характеристики

• Размер двигателя: 35 x 35 x 47 мм
• Длина ходового винта: 99 мм
• Диаметр ходового винта: 8 мм
• Макс. длина хода: 40 мм (1,57")
• Макс. скорость: 40 мм/с
• Точность позиционирования: ± 0,02 мм
• Шаг на один шаг: 0,01 мм (0,0003937")
• Шаг на оборот: 2 мм (0,0787")
• Количество выводов: 4
• Длина кабеля: 500 мм
• Вес: 0,76 кг

Подключение двигателя

Распиновка фотодатчика
