Линейный привод Nema 14 с шаговым винтом, ход 1,5 А, шаг 120 мм, 0,14 Н·м (19,83 унций-дюйма), шаг 2,54 мм (0,1 дюйма), с датчиком

0 отзывов - Написать отзыв

руб.13758

5 + руб.13128

10 + руб.12553

50 + руб.12026

100 + руб.11699

В наличии: 10000
Модель: LMD14S13GF15-120
Вес брутто: 0.98kg
Сертифицировано: ISO, CE

Products Sold: 65

Страну кликните｜реальный запас

Отправляется из

Китай

США

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

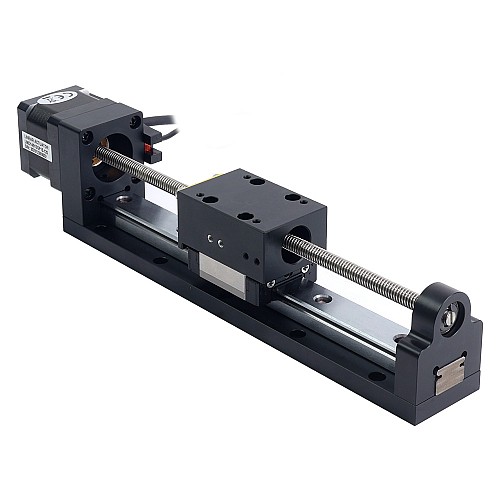

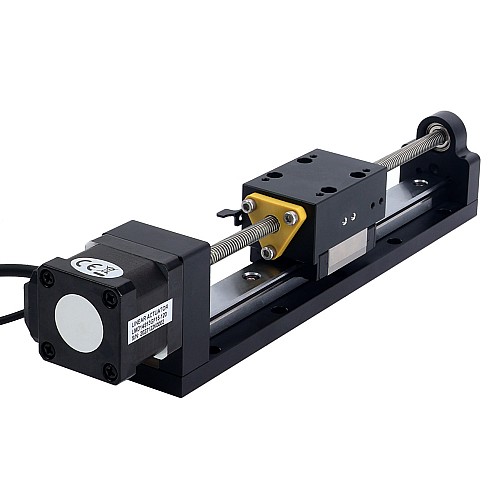

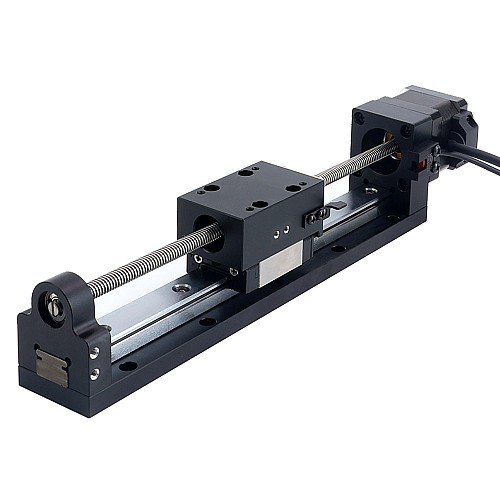

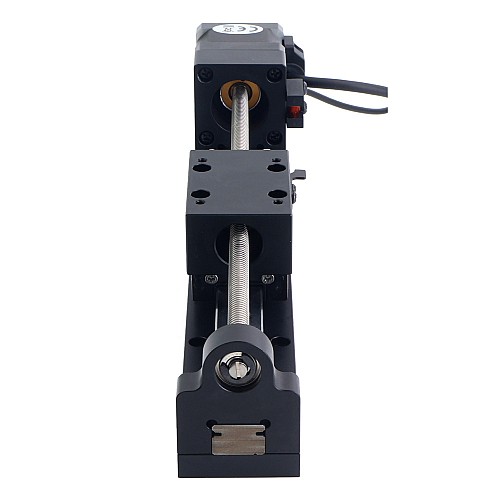

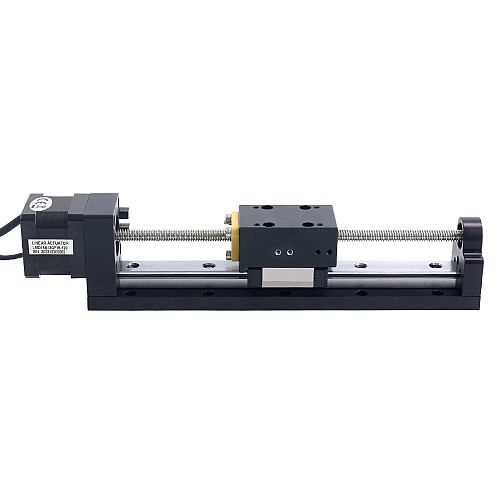

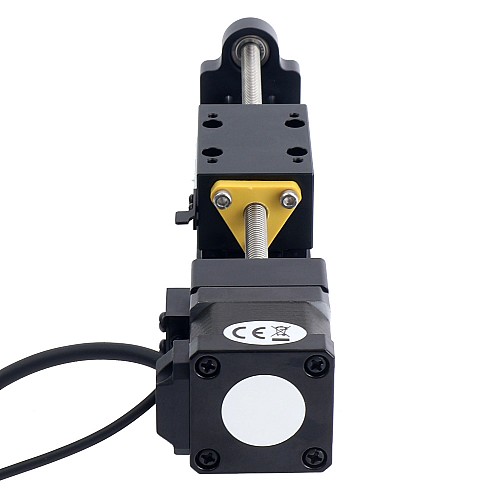

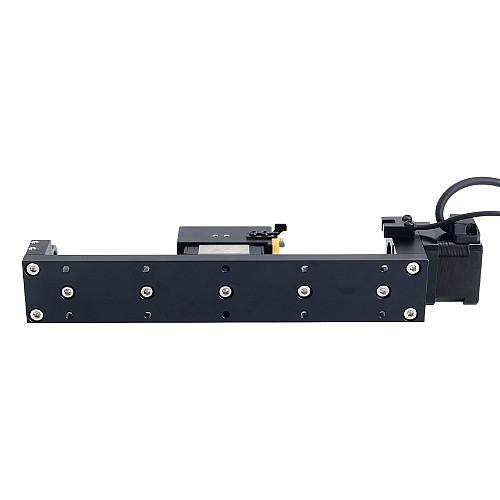

Это линейный привод Nema 14 серии LMD с шаговым двигателем, ходом 120 мм, моментом 0,14 Н·м (19,83 унций-дюйма), шагом 2,54 мм (0,1 дюйма) и датчиком. Этот тип привода состоит из высокоинтегрированного линейного шагового двигателя и направляющей. Он обладает такими преимуществами, как простота конструкции и компактность монтажного пространства. Отсутствие соединительной муфты обеспечивает более высокую точность по сравнению с линейными приводами с традиционными соединительными конструкциями. Кроме того, привод оснащен фотоэлектрическим датчиком для определения нулевой точки. Этот привод широко используется в медицинской промышленности, измерительных системах, лазерной сварке, лазерной резке, на небольших станках с ЧПУ, гравировальных и фрезерных станках и т. д.

Электрические характеристики

Номер детали производителя: LMD14S13GF15-120
Тип винта: трапециевидный ходовой винт
Угол шага: 1,8 градуса
Удерживающий момент: 0,14 Нм (19,83 унций-дюйм)
Максимальная тяга: 135 Н
Номинальная грузоподъемность: 300 Н
Номинальный ток/фаза: 1,5 А
Фазовое сопротивление: 0,95 Ом ± 10%
Индуктивность: 1,0 мГн ± 20%(1 кГц)

Физические характеристики

Размер двигателя: 35 x 35 x 34 мм
Длина ходового винта: 179 мм
Диаметр ходового винта: 6,35 мм
Макс. длина хода: 120 мм (4,73 дюйма)
Макс. скорость: 38,1 мм/с
Точность позиционирования: ± 0,02 мм
Шаг: 0,0127 мм (0,0005 дюйма)
Шаг/оборот: 2,54 мм (0,1 дюйма)
Количество отведений: 4
Длина кабеля: 500 мм
Вес: 0,812 кг

Подключение двигателя

Номер контакта	1	2	3	4
Биполярное расстройство	А+	А-	B+	Б-
Провода	Красный	Красно-белый	Зеленый	Зеленый/Белый

Последовательность фотоэлектрического переключателя

Номер контакта	1	2	3	4
Биполярное расстройство	+5~24В	Земля	Одна линия	Н/Д
Провода	Коричневый	Синий	Черный	Белый

Электрические характеристики
Индуктивность (мГн)	1.0
Номинальный ток (А)	1.5
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	19.83
Удерживающий момент (Нсм)	14
Фазовое сопротивление (Ом)	0.95
Физические характеристики
Диаметр ходового винта (мм)	6.35
Длина хода (мм/фут)	120/0.39
Длина ходового винта (мм)	179
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 14 (35 x 35)
Тип линейного двигателя	Ходовой винт
Ход/оборот (мм)	2.54
Ход/Шаг (мм)	0.0127
