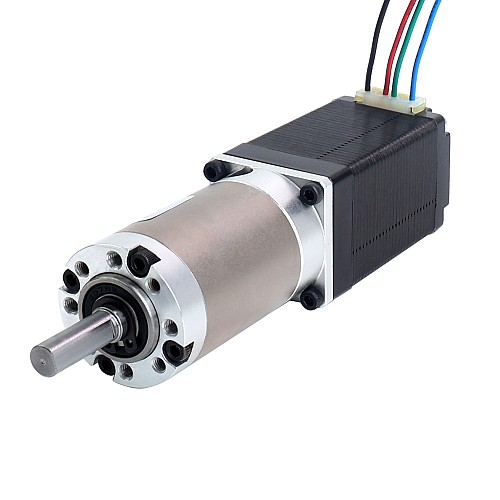

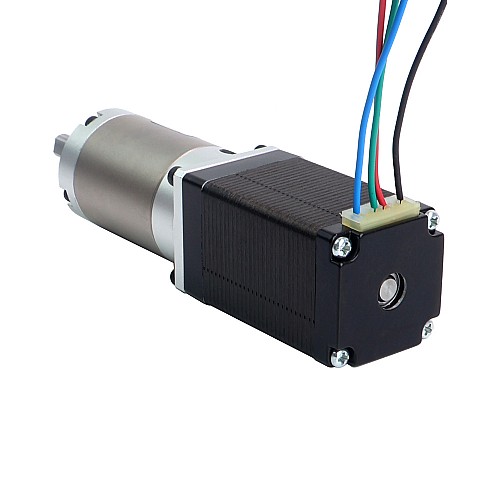

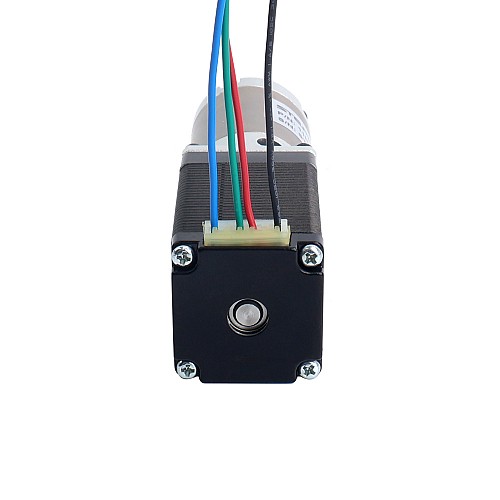

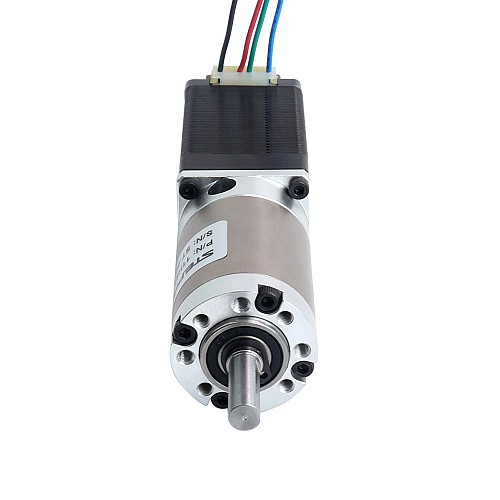

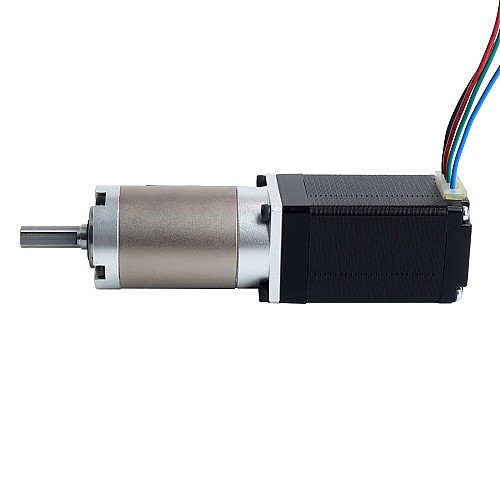

Шаговый двигатель Nema 11, биполярный, длина 51 мм, с планетарным редуктором серии EG с передаточным числом 100:1

Этот шаговый двигатель Nema 11 с удерживающим моментом 12 Н·см (16,99 унций-дюймов) оснащён высокоточным планетарным редуктором. Передаточное отношение составляет 100:1, а максимальный люфт — 25 угловых минут. Это хорошее решение для приложений, требующих высокой точности и надежности по исключительной цене.

Электрические характеристики

• Номер детали: 11HS20-0704S-EGS100
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент без редуктора: 12 Н·см(16,99 унций·дюйм)
• Номинальный ток/фаза: 0,70 А
• Сопротивление фазы: 8,0 Ом
• Индуктивность: 5,2 мГн±20%(1 кГц)
• Класс изоляции: B 130 °C[266 °F]

Характеристики редуктора

• Редуктор Тип: цилиндрическая планетарная передача.
• Материал шестерни: легированная сталь.
• Передача: 100 : 1.
• КПД: 90 %.
• Зазор при холостом ходу: <=25 угловых минут.
• Максимально допустимый крутящий момент: 6 Нм (53,1 фунт-дюйм).
• Допустимый момент: 12 Нм (106,21 фунт-дюйм)
• Шум: <=55 дБ
• Срок службы: 20 000 часов

Физические характеристики

• Размер корпуса: 28 x 28 мм
• Длина двигателя: 51 мм
• Длина коробки передач: 49 мм.
• Диаметр вала: Φ6 мм
• Длина вала: 20 мм
• Длина D-образного выреза: 15 мм
• Количество проводов: 4
• Длина провода: 500 мм
• Вес: 0,36 кг

Подключение
