Внешний стек Nema 11 34 мм, вывод 0,75 А, длина 100 мм

Снято с производства

Внешний стек Nema 11 34 мм, вывод 0,75 А, длина 100 мм

1 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 11E13S0754ED2-100RS
Вес брутто: 0.40kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В избранное Сравнить

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

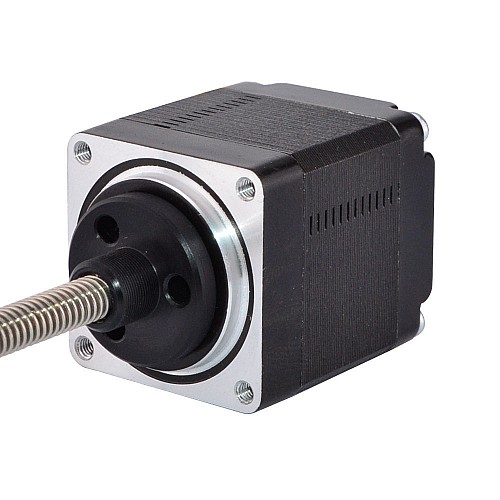

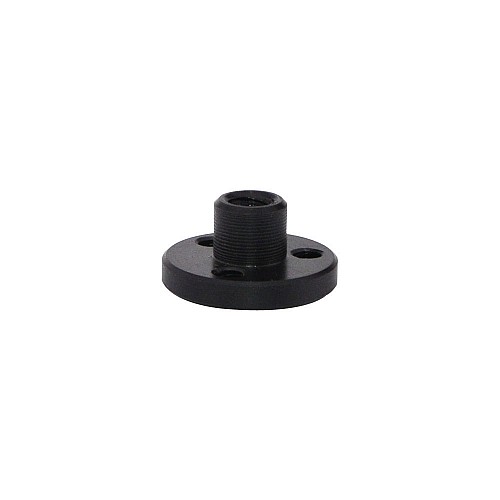

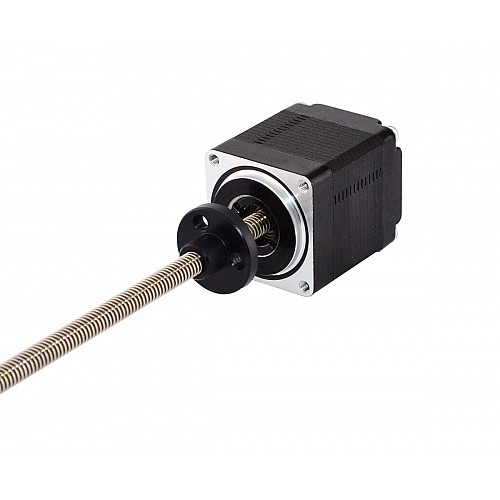

Эта модель представляет собой экономичный линейный шаговый двигатель, называемый внешним линейным приводом Nema 11. Двигатель представляет собой 34-миллиметровый шаговый двигатель Nema 11 с углом поворота 1,8 градуса и силой тока 0,75 А. Двигатель интегрирован со стержнем Tr4.76x0.635 диаметром 100 мм и гайкой из полиоксиметилена (POM), которая перемещается вдоль стержня.

Электрические характеристики

Номер детали производителя: 11E13S0754ED2-100RS(11E13S0754ED-100RS)
Тип двигателя: внешний линейный шаговый двигатель
Угол шага: 1,8 градуса
Минимальная тяга: 4,8 Н (300 импульсов в секунду)
Номинальный ток/фаза: 0,75 А
Фазовое сопротивление: 3,2 Ом
Напряжение: 2,4 В
Индуктивность: 2,0 мГн ± 20% (1 кГц)

Физические характеристики

Размер оправы: 28 x 28 мм
Длина тела: 34 мм

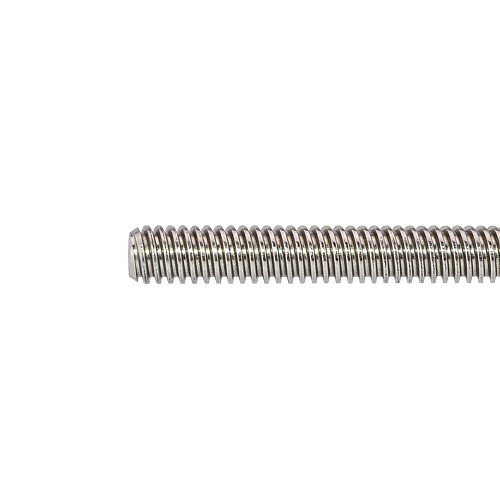

Длина ходового винта: 100 мм (3,937 дюйма)
Диаметр ходового винта: Φ4,76 мм (0,1874 дюйма)
Шаг: 0,003175 мм (0,000125 дюйма)
Шаг/оборот: 0,635 мм (0,025 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 150 г

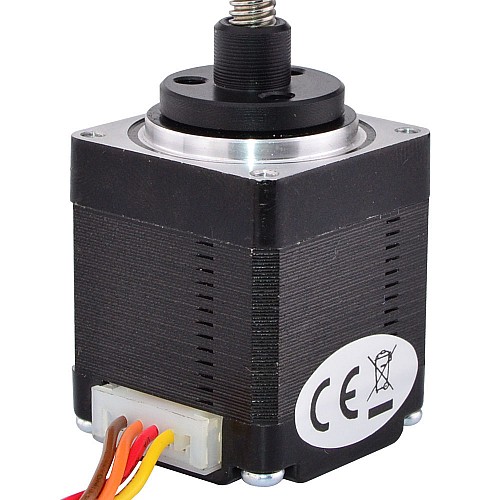

Связь

А+	А-	B+	Б-
Красный	Коричневый	Желтый	Апельсин

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар: 11E13S0754ED4-100RS.

● Как заказать индивидуальный линейный двигатель? Индивидуальный линейный шаговый двигатель

● Если у вас есть только старый номер детали, получите новый здесь . Подробнее

● Как мы назвали линейный двигатель? Номер детали Конструкция

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	2
Номинальный ток (А)	0.75
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	11.33
Удерживающий момент (Нсм)	8
Фазовое сопротивление (Ом)	3.2
Физические характеристики
Диаметр ходового винта (мм)	4.76
Длина вывода (мм)	304
Длина тела (мм)	34
Длина ходового винта (мм)	100
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
С энкодером	Нет
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	0.635
Ход/Шаг (мм)	0.003175
