Двигатель Nema 11, внешний размер 34мм, пакет 0.75А, провод 0.635мм (0.025 дюйма), длина 100мм

0 отзывов - Написать отзыв

руб.2363

5 + руб.2278

10 + руб.2200

50 + руб.2127

100 + руб.2058

В наличии: 10000
Модель: 11E13S0754ED4-100RS
Вес брутто: 0.26kg
Сертифицировано: ISO, CE, RoHS

Products Sold: 3

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

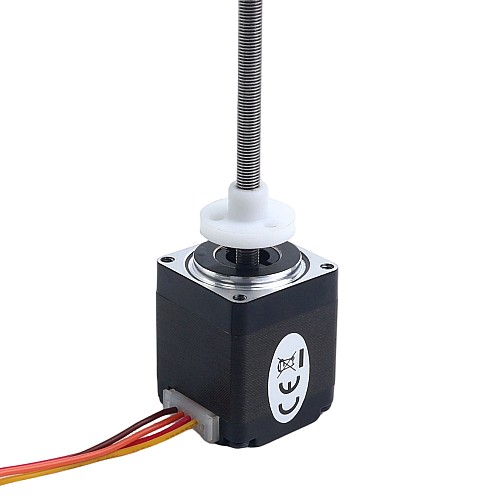

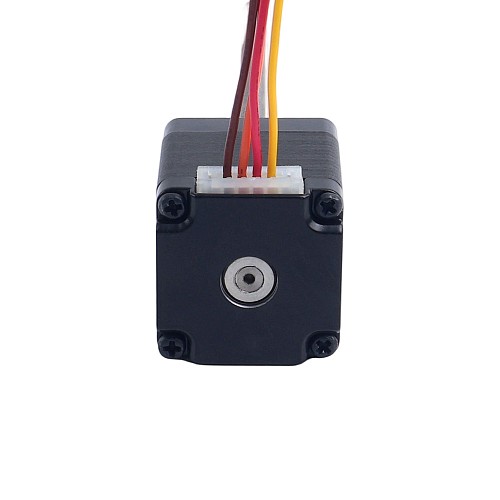

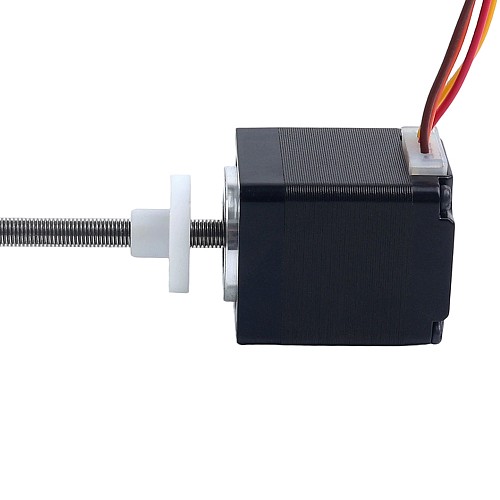

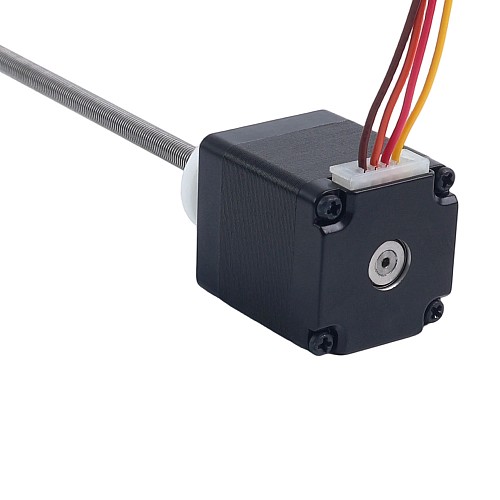

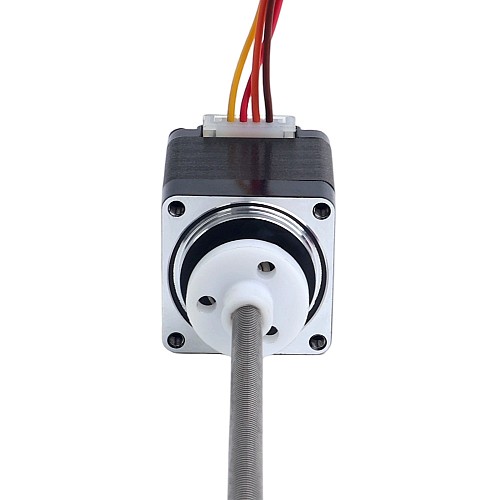

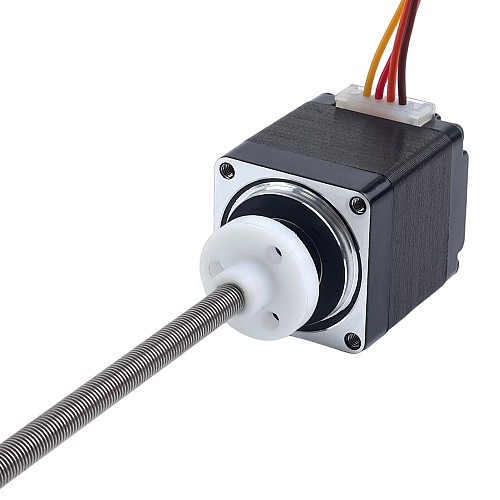

Эта модель представляет собой экономичный линейный шаговый двигатель под названием Внешний линейный актуатор Nema 11. Двигатель представляет собой шаговый двигатель Nema 11 размером 34 мм, с углом шага 1,8 градуса и током 0,75 А. Он был интегрирован с ходовым винтом диаметром 4,76 мм (0,1874 дюйма) и длиной 100 мм и гайкой из POM, линейное перемещение составляет 0,635 мм (0,025 дюйма) за оборот.

Электрические характеристики

Номер производителя: 11E13S0754ED4-100RS
Тип двигателя: Внешний Линейный Шаговый Двигатель
Угол шага: 1,8°
Стоящий момент: 6,0Нсм(8,50 унц-дюйм)
Номинальный ток/фаза: 0,75А
Сопротивление фазы: 3,2Ом
Индуктивность: 2,0мГн ± 20%(1кГц)

Физические характеристики

Размер рамы: 28 x 28мм
Длина корпуса: 34мм

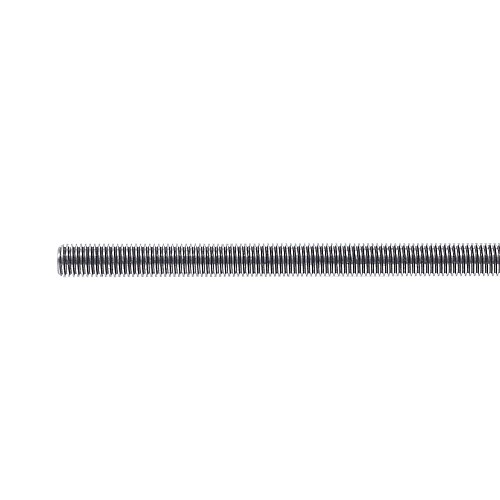

Длина ходового винта: 100мм(3,937дюйма)
Диаметр ходового винта: Φ4,76мм(0,1874 дюйма)
Шаг на шаг: 0,003175мм(0,000125 дюйма)
Шаг за оборот: 0,635мм(0,025дюйма)
Количество фаз: 4
Длина кабеля: 300мм
Вес: 128г

Подключение

A+	A-	B+	B-
Красный	Коричневый	Желтый	Оранжевый

● Как заказать нестандартный линейный двигатель? Нестандартный Линейный Шаговый Двигатель

● Если у вас есть только старый номер детали, получите новый здесь Показать детали

● Как мы называем линейные двигатели? Конструкция номера детали

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	2
Номинальный ток (А)	0.75
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	8.5
Удерживающий момент (Нсм)	6
Фазовое сопротивление (Ом)	3.2
Физические характеристики
Диаметр ходового винта (мм)	4.76
Длина кабеля (мм)	300
Длина тела (мм)	34
Длина ходового винта (мм)	100
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
С энкодером	Нет
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	0.635
Ход/Шаг (мм)	0.003175

File	Size
11E13S0754ED4-100RS_Full_Datasheet.pdf	53.36KB	Download

Обработка концов ходового винта
- Резьбовые концы (наружная/внутренняя) с указанной резьбой и шагом
- Изготовленные по индивидуальному заказу шейки и кольцевые канавки
- Шестигранные или квадратные концы
- Шпоночные пазы и поперечные отверстия

Гайка с устранением люфта

STEPPERONLINE предоставляет гайки с устранением люфта для внешних ходовых винтов линейных приводов (кроме размера 34) и некаптивных линейных приводов с ходовым винтом (кроме размеров 24 и 34).
После миллионов циклов между ходовым винтом и стандартной пластиковой гайкой STEPPERONLINE может появиться номинальный люфт. STEPPERONLINE гарантирует несколько миллионов циклов, но физический люфт может увеличиться. Для уменьшения или устранения люфта STEPPERONLINE предоставляет пружинную конструкцию гайки с устранением люфта.

Энкодеры

В соответствии с требованиями применения, клиенты могут легко выбрать энкодеры с индексным выходом или без него, а также метод вывода - одинарный или дифференциальный.
Также можно свободно выбирать различное разрешение для более легкого и точного позиционирования.
Все стандартные энкодеры STEPPERONLINE являются оптическими и инкрементальными. При выборе энкодера внимательно изучите параметры, особенно размер, разрешение, индекс и метод вывода.

Тормоза

Особенно для вертикальных применений или удержания двигателей при внезапном отключении питания, стандартные тормоза STEPPERONLINE для размеров NEMA14, 17, 23, 24 и 34 помогут уменьшить беспокойство клиентов.

Проводка, кабели и разъемы

Выводы проводов или разъемы
Скрученные выводы проводов
Термоусадочные или расширяемые трубки
Кабельные корпуса

Винт с тефлоновым покрытием

Если в приложениях клиента требуется комбинация винта и гайки без смазки, STEPPERONLINE предлагает ходовые винты линейных приводов с тефлоновым покрытием.
Линейные приводы с ходовыми винтами с тефлоновым покрытием обеспечивают более длительный жизненный цикл и лучшее усилие тяги по сравнению с обычными винтами из нержавеющей стали.
Тефлоновое покрытие может быть нанесено на весь ассортимент ходовых винтов STEPPERONLINE и все типы линейных приводов, такие как External, Non-Captive и Captive.
Кроме того, гайка с устранением люфта также может комбинироваться с винтом с тефлоновым покрытием.
