внешний вывод Nema 17, 34 мм, вывод 1,5 А, длина 2,4384 мм (0,096 дюйма), длина 150 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 17E13S1504JE3-150RS
Вес брутто: 0.46kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В избранное Сравнить

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

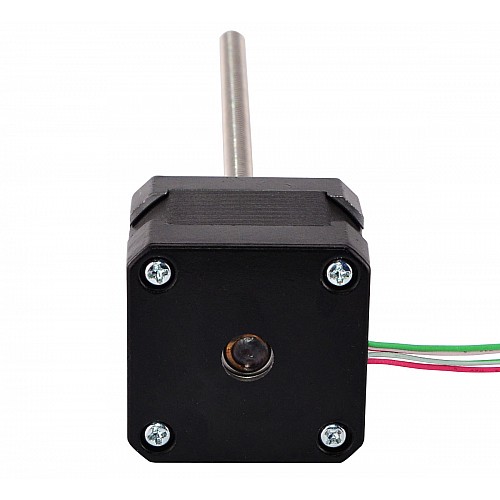

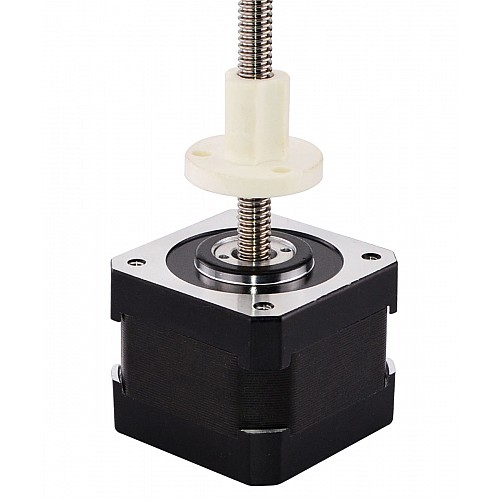

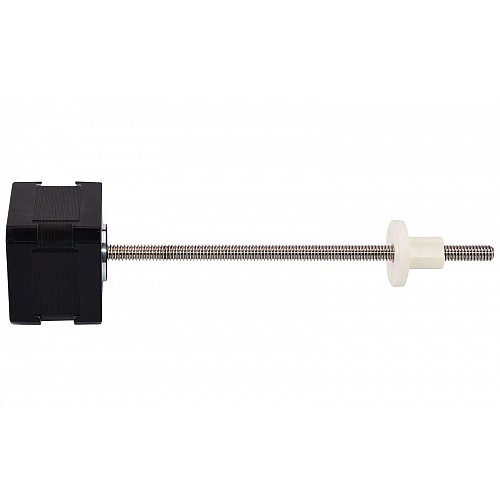

Двигатель представляет собой шаговый двигатель Nema 17 с корпусом 34 мм, углом поворота 1,8 градуса и силой тока 1,5 А, интегрированный с ходовым винтом диаметром 5,54 мм (0,2181 дюйма), длиной 150 мм (5,9055 дюйма) и гайкой из полиоксиметилена (POM). Линейный ход составляет 2,348 мм (0,096 дюйма) за оборот. Эта модель практически идентична линейному приводу Haydon Kerk серии 43000 с внешним шаговым двигателем и размером 17.

Электрические характеристики

Номер детали производителя: 17E13S1504JE3-150RS(17E13S1504JE-150RS)
Тип двигателя: внешний линейный шаговый двигатель
Угол шага: 1,8°
Минимальная тяга: 196 Н (300 тяг в секунду)
Номинальный ток/фаза: 1,5 А
Фазовое сопротивление: 1,56 Ом
Напряжение: 2,33 В
Индуктивность: 1,9 мГн±20%(1 кГц)

Физические характеристики

Размер оправы: 42 x 42 мм
Длина тела: 34 мм
Длина ходового винта: 150 мм (5,9055 дюйма)

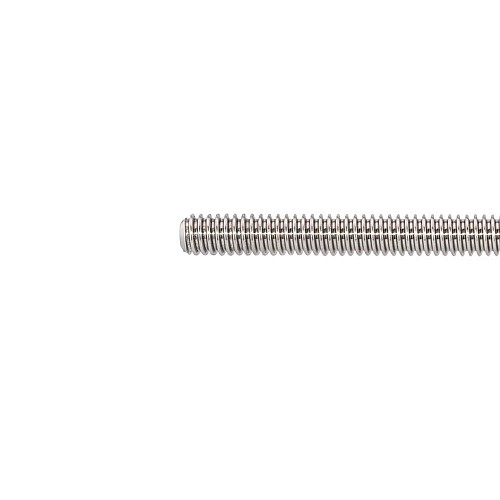

Диаметр ходового винта: Φ5,54 мм (0,2181 дюйма)
Шаг: 0,012192 мм (0,00048 дюйма)
Ход/оборот грифеля: 2,438 мм (0,096 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 241 г

Связь

А+	А-	B+	Б-
Красный	Красно-белый	Зеленый/Белый	Зеленый

● Как заказать индивидуальный линейный двигатель? Индивидуальный линейный шаговый двигатель

● Если у вас есть только старый номер детали, получите новый здесь . Подробнее

● Как мы назвали линейный двигатель? Номер детали Конструкция

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	1.9
Минимальная тяга (Н) при 300 импульсах в секунду	196
Номинальный ток (А)	1.5
Угол шага (град.)	1.8
Фазовое сопротивление (Ом)	1.56
Физические характеристики
Диаметр ходового винта (мм)	5.54
Длина вывода (мм)	300
Длина тела (мм)	34
Длина ходового винта (мм)	150
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
С энкодером	Нет
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	2.4384
Ход/Шаг (мм)	0.012192
