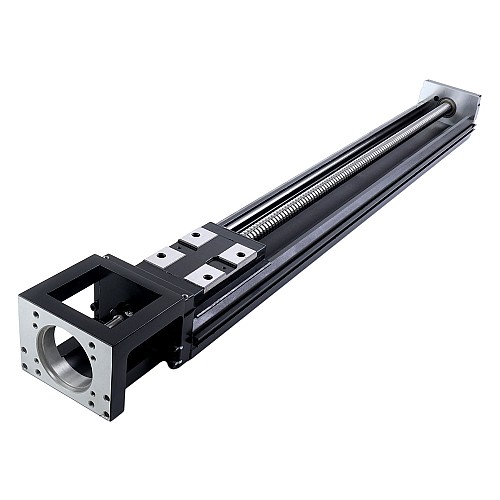

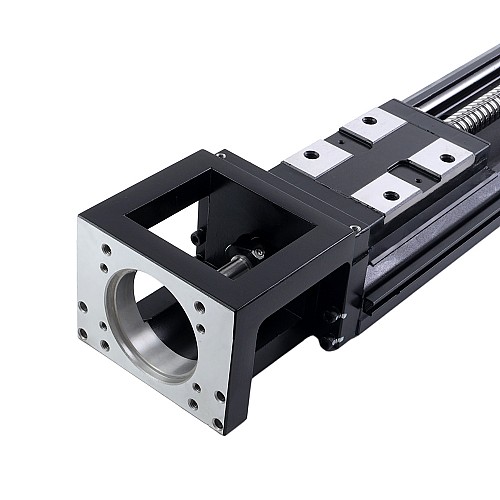

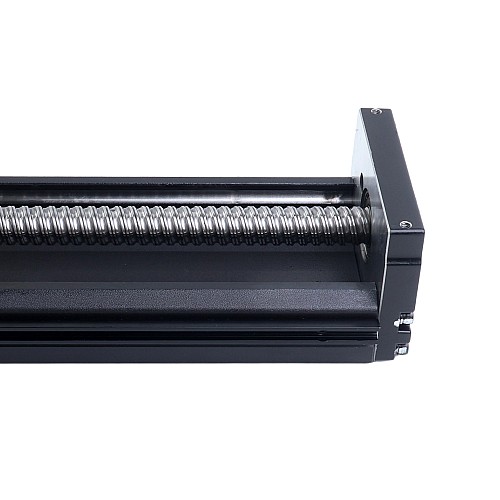

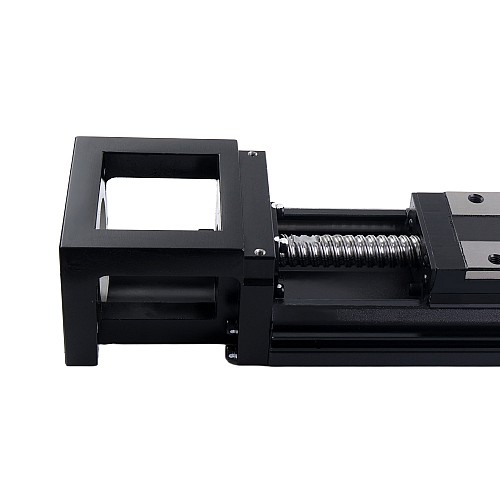

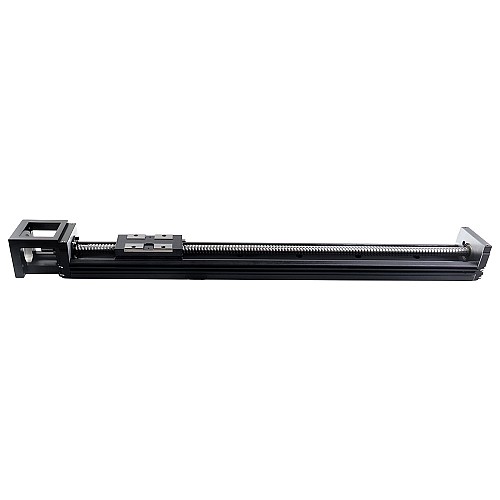

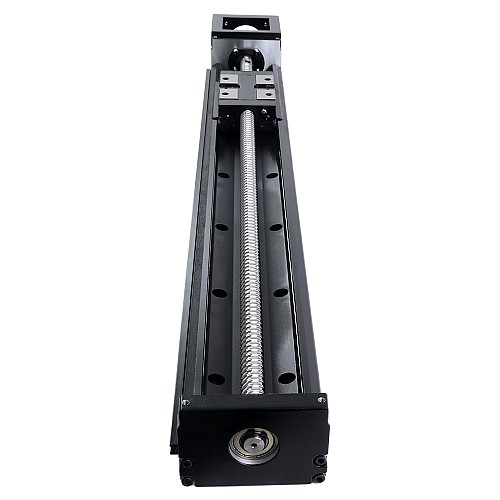

Линейный модуль с шариковым винтом серии LK2A86 Макс. горизонтальная/вертикальная нагрузка 40 кг/12 кг Ход 516 мм

Линейный привод с шарико-винтовой передачей серии LK2A86 обеспечивает максимальную горизонтальную нагрузку 40 кг (88,18 фунта) и максимальную вертикальную нагрузку 12 кг (26,46 фунта), длину хода 516 мм (1,69 фута) и максимальную скорость 620 мм/с (2,03 фута/с).
Линейный привод с шарико-винтовой передачей серии LK2A имеет упрощенную архитектуру, в которой отсутствуют ненужные компоненты, такие как датчики, защитные кожухи и муфты, что обеспечивает компактную, легкую конструкцию, идеально подходящую для автоматизации в условиях ограниченного пространства. Такой оптимизированный подход снижает вес и занимаемую площадь при установке, обеспечивая при этом надежное линейное движение с упрощенной сборкой. Для обеспечения гибкости применения он оснащен монтажными рельсами для датчиков, кронштейнами для крепления датчиков и светоблокирующими пластинами на ползунах. Разработанный для применений, требующих эффективности и экономичности, LK2A обеспечивает надежную работу в условиях высоких циклов без сложностей, связанных с дополнительным оборудованием.

Технические характеристики

• Артикул: LK2A86-60DL10S0-516
• Тип винта: Шарико-винтовая передача
• Длина хода: 516 мм (1,69 фута)
• Точность позиционирования: ± 0,01 мм
• Шаг винта: 10 мм (0,0328 фута)
• Максимальная скорость: 620 мм/с (2,03 фута/с)
• Максимальная горизонтальная нагрузка: 40 кг (88,18 фунта)
• Максимальная вертикальная нагрузка: 12 кг (26,46 фунта)
• Номинальное усилие: 694 Н
• Класс винта: C7
• Диаметр винта: Φ15 мм
• Типоразмер двигателя: Серводвигатель 60 мм (400 Вт)
