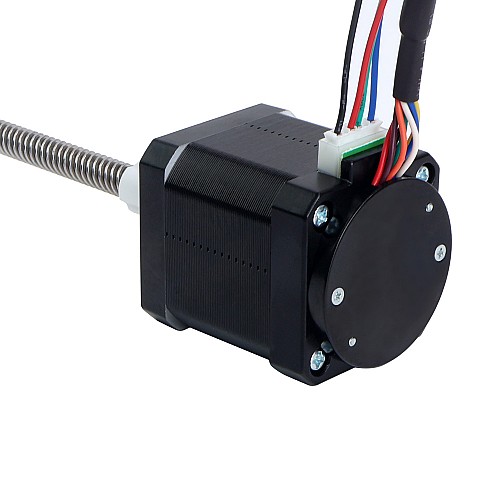

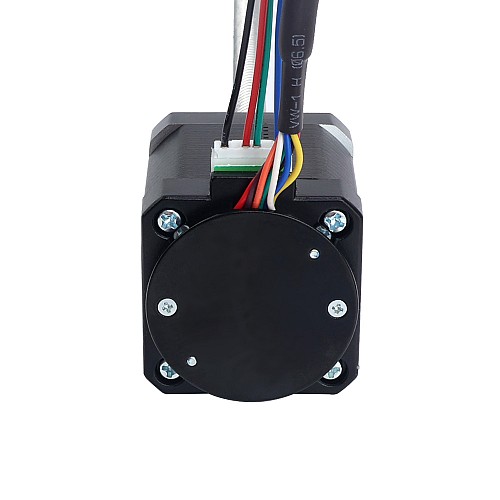

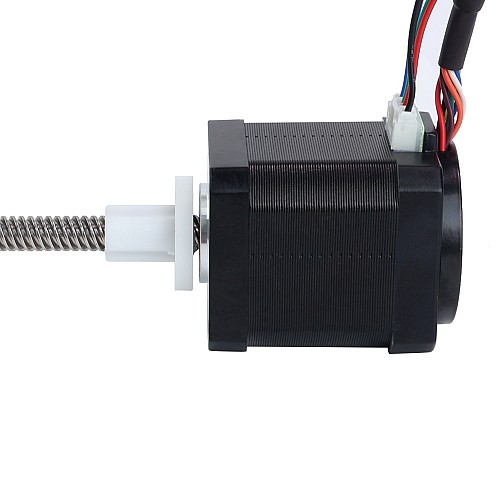

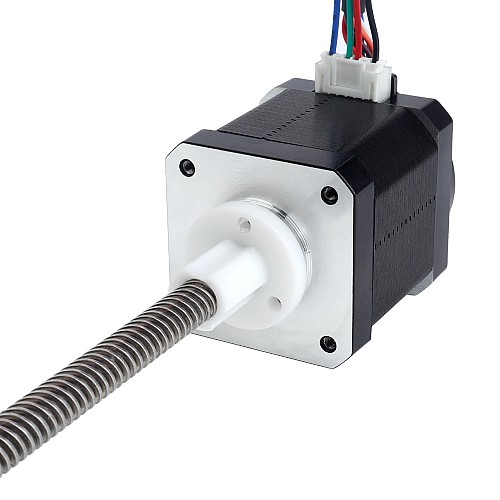

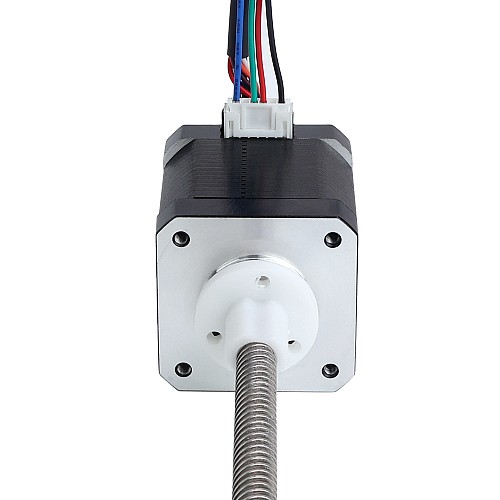

Внешний трапециевидный линейный шаговый двигатель NEMA 17, 1,68 А, стек 48 мм, с магнитным энкодером, 1000 имп/об (4000 имп/об)

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 17LS19-1684E-200G-AR4
Вес брутто: 0.63kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 18

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот линейный двигатель — двигатель J5 из комплекта AR4-MK2. Он состоит из двигателя длиной 48 мм с номинальным током 1,68 А, углом шага 1,8 градуса, линейного винта Tr8x8 длиной 200 мм и энкодера с 3 каналами и разрешением 1000 имп/об (4000 отсчетов/об). Он обладает более высокой точностью и может также соответствовать более высоким требованиям для других применений.

Электрические характеристики

Номер детали производителя: 17LS19-1684E-200G-AR4
Тип двигателя: внешний (трапецеидальный)
Угол шага: 1,8 градуса
Удерживающий момент: 44 Н·см (62,3 унции·дюйма)
Номинальный ток/фаза: 1,68 А
Сопротивление фазы: 1,65 Ом
Индуктивность: 2,8 мГн ± 20% (1 кГц)

Физические характеристики

Размер рамы: 42 x 42 мм
Двигатель Длина: 48 мм
Длина ходового винта: 200 мм (7,874 дюйма)
Диаметр ходового винта: Φ8 мм (0,315 дюйма)
Диаметр заднего вала: Φ5 мм (0,197 дюйма)
Длина заднего вала: 13 мм (0,512 дюйма)
Шаг вала: 0,04 мм (0,0015748 дюйма)
Шаг вала/оборот: 8 мм (0,315 дюйма)
Количество выводов: 4
Длина кабеля: 400 мм
Вес: 450 г

Характеристики энкодера

Тип выходной цепи: дифференциальный
Тип энкодера: магнитный Инкрементальный
Разрешение энкодера: 1000 имп/об (4000 имп/об)
Каналы выходного сигнала: 3 канала
Минимальное напряжение питания: 3,3 В
Максимальное напряжение питания: 5,5 В
Выходной ток: 20 мА
Высокое выходное напряжение: 5 В
Низкое выходное напряжение: 0,2 В
Максимальная выходная частота: 400 кГц

Подключение двигателя и энкодера

A+	A-	B+	B-
Черный	Зеленый	Красный	Синий

Энкодер	+5 В	ЗЕМЛЯ	EA+	EA-	EB+	EB-	EZ+	EZ-
Провод	Красный	Черный	Коричневый	Оранжевый	Синий	Зелёный	Жёлтый	Белый

По некоторым причинам мы временно прекратили производство и продажу этого товара. Этот товар не может быть заказан. Альтернативный продукт — 17E19S1684MB4-200RS-AR4.

Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	2.8
Номинальный ток (А)	1.68
Удерживающий крутящий момент (унции на дюйм)	62.31
Удерживающий момент (Нсм)	44
Фазовое сопротивление (Ом)	1.65
Физические характеристики
Диаметр ходового винта (мм)	8
Длина ходового винта (мм)	200
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип линейного двигателя	Внешний (трапециевидный)
Ход/оборот (мм)	8
Ход/Шаг (мм)	0.04
