Комплект серводвигателя переменного тока EtherCAT серии A6 400Вт STO Safe Torque Off 3000об/мин 1,27Нм с тормозом Абсолютный энкодер 17 бит IP67

Это комплект сервопривода и серводвигателя переменного тока серии A6, состоящий из двигателя мощностью 400 Вт, 220 В перем. тока со встроенным многооборотным абсолютным энкодером на 17 бит и тормозом 24 В, 7.3 Вт, а также однофазного сервоусилителя мощностью 400 Вт, 220 В, поддерживающего связь EtherCAT. Двигатель обеспечивает превосходные характеристики сервоуправления.
Ключевым улучшением безопасности является встроенная функция Safe Torque Off (STO, Безопасное отключение крутящего момента). Эта критически важная функция безопасности предотвращает неожиданный запуск двигателя, надежно отключая выход крутящего момента, что значительно снижает риск травмирования персонала или повреждения оборудования во время установки, технического обслуживания или аварийных остановов.
Данная серия сервопродуктов проста в эксплуатации, экономична и эффективна. Она обладает такими характеристиками, как высокая реакция, высокая точность, высокая скорость, высокая синхронизация и т.д., поддерживает автоматическую настройку одной кнопкой и автоматическое обнаружение инерции и др.
Сервопродукты серии A6-EC обладают высокой рентабельностью и совместимы с популярными ПЛК от таких брендов, как Beckhoff и Omron, предоставляя эффективные и удобные решения для управления движением для различных отраслей промышленности.

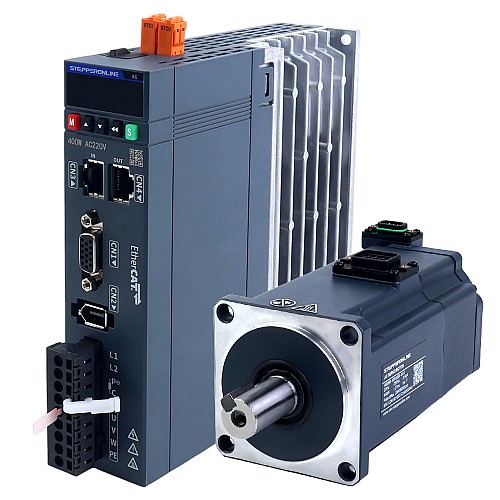

Компоненты в комплекте

• 1 x A6-400EC-STO: 400W Сервоусилитель перем. тока EtherCAT
• 1 x A6M60-400H2B1-M17: Серводвигатель перем. тока 400W 3000об/мин 1.27Нм с тормозом, энкодер 17 бит IP67
• 1 x AS7-C-PWB075-3.0: 3.0м Кабель двигателя
• 1 x AS7-C-ENC076-3.0: 3.0м Кабель энкодера

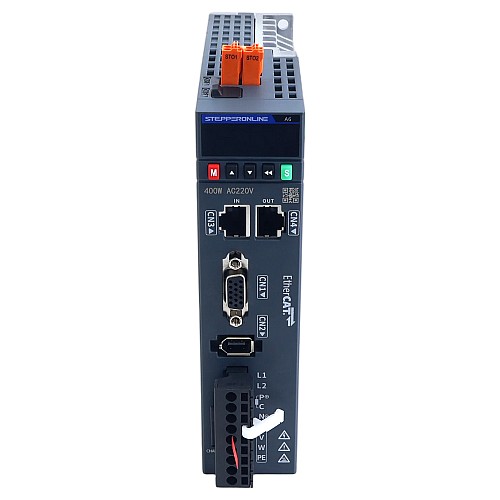

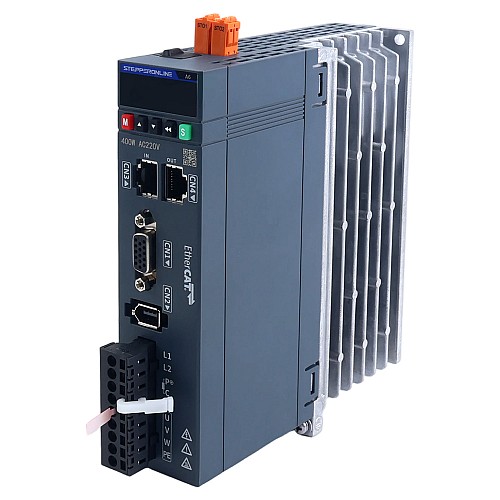

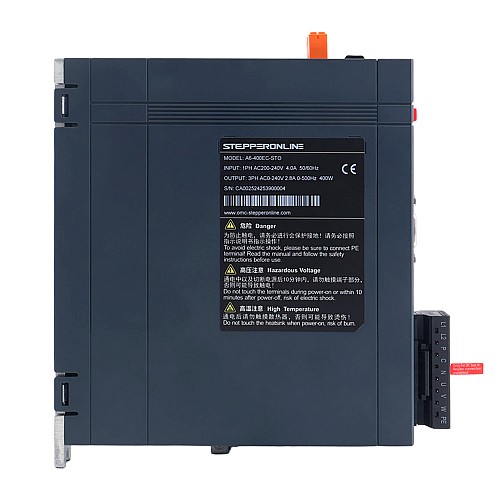

Характеристики сервоусилителя

• Номер детали: A6-400EC-STO

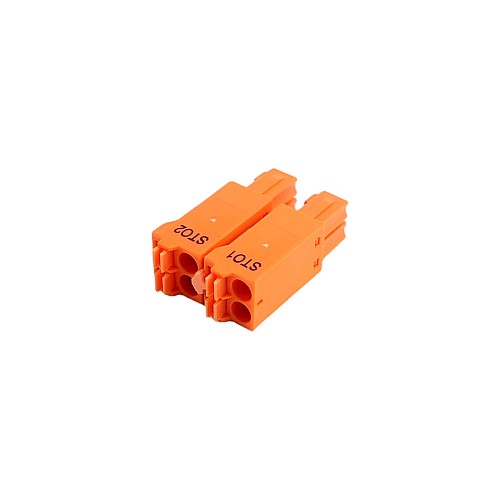

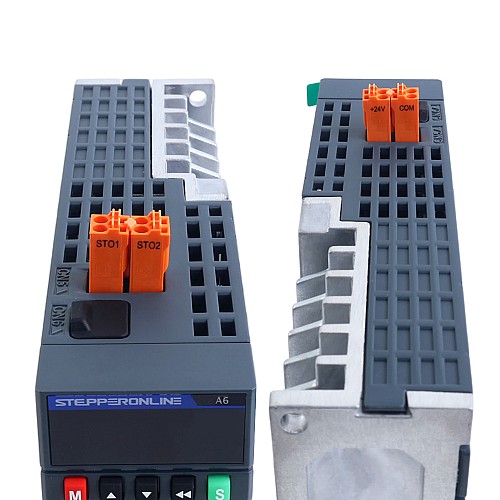

• Встроенная функция аварийной остановки Safe Torque Off (STO)
• EtherCAT-связь
• Полоса пропускания контура скорости 2 кГц
• 17-битный абсолютный энкодер
• Период синхронизации 125 мкс
• 300 узлов на расстоянии 120 м, ошибка синхронизации 15 нс, дрожание синхронизации ±20 нс
• Номинальное напряжение: однофазное 220 В переменного тока
• Номинальная мощность 400 Вт
• Автоматическая идентификация двигателя
• Размеры: 170*150*40 мм
• Встроенная функция динамического торможения

Технические характеристики серводвигателя

• Номер детали: A6M60-400H2B1-M17
• Номинальное напряжение: 220 В переменного тока
• Номинальная мощность: 400 Вт
• Номинальный крутящий момент: 1,27 Нм
• Пиковый крутящий момент: 4,45 Нм
• Номинальная скорость: 3000 об/мин
• Пиковая скорость: 6000 об/мин
• Номинальный ток: 2,51 А
• Пиковый ток: 8,78 А
• Крутящий момент: 0,51 Нм/А
• Обратная ЭДС Конст: 33,29 В/тыс.мин.
• Сопротивление: 1,83 Ом
• Индуктивность: 5,60 мГн
• Инерция: 0,60 кг*м ² *10 ^-4
• Поляки: 10
• Энкодер: Магнитный энкодер, 17-битный однооборотный абсолютный (доступен многооборотный)
• Рейтинг IP: IP67
• Диаметр вала: 14 мм
• Напряжение тормоза: 24 В постоянного тока
• Мощность тормоза: 7,3 Вт
• Крутящий момент тормоза: 1,27 Нм
• Осевая нагрузка: максимум 74 Н
• Радиальная нагрузка при длине вала 25 мм: максимум 245 Н
