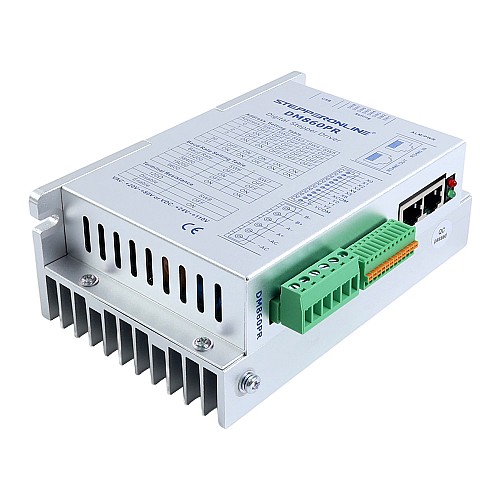

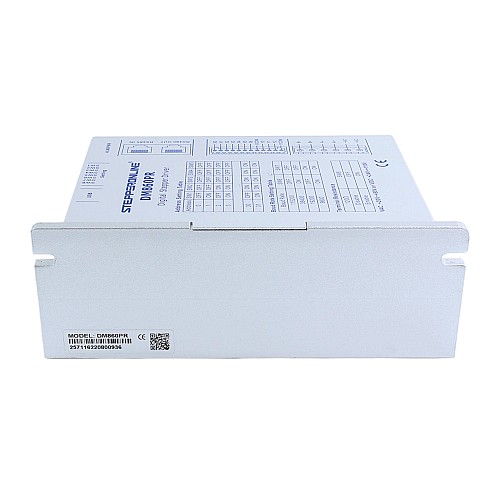

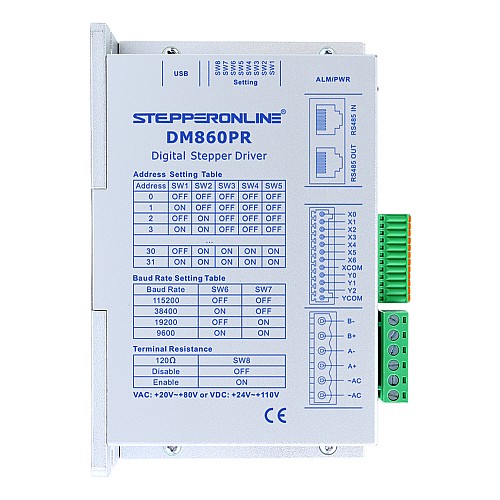

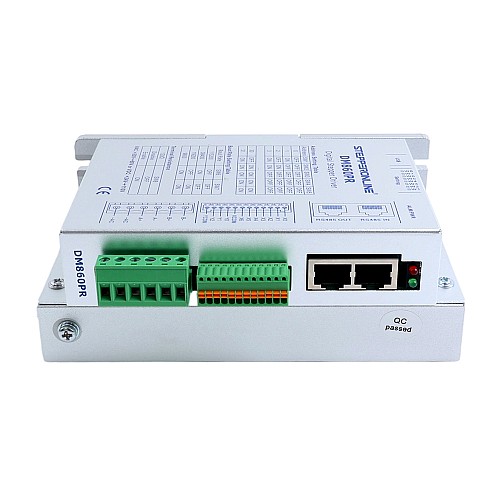

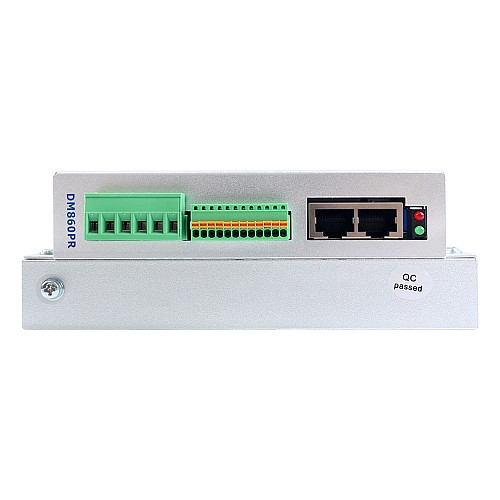

Шаговый драйвер Modbus RS485 серии Y 0-6,0А, 24-110В постоянного тока для шагового двигателя Nema 34

Этот шаговый драйвер поддерживает стандартный протокол Modbus RTU. Он обеспечивает превосходную производительность в диапазоне тока от 0 до 6,0 А и рабочем напряжении от 24 до 110 В постоянного тока, что делает его идеальным для шаговых двигателей Nema 34.
Драйвер шагового двигателя нового поколения с замкнутым контуром на базе 32-битного цифрового сигнального процессора (DSP) сочетает в себе высокую производительность, стабильность и экономичность со сверхнизким уровнем шума и вибрации. Благодаря универсальным интерфейсам ввода/вывода он поддерживает функции управления положением/скоростью, возврата в исходное положение и одноосного движения, позволяя пользователям регулировать ток, параметры разделения и отслеживать состояние двигателя в режиме реального времени с помощью команд шины.

Ключевые особенности

• Технология 32-битной цифровой обработки сигналов нового поколения обеспечивает превосходное соотношение цены и производительности, а также повышенную стабильность, снижение уровня шума и минимальную вибрацию.
• Интерфейс шины RS485 с поддержкой протокола Modbus RTU позволяет одновременно управлять по сети до 31 драйвера.
• Комплексный набор интерфейсов ввода-вывода для полного управления движением по одной оси, включая регулирование положения/скорости и функции возврата в исходное положение
• Параметры, настраиваемые через шину: текущие настройки, разрешение микрошага и регулировка тока заторможенного ротора с мониторингом состояния двигателя в реальном времени
• Поддерживаются несколько режимов управления движением: CSP (циклическое синхронное положение), PP (положение профиля), PV (скорость профиля) и HOME
• 3 оптоизолированных высокоскоростных дифференциальных выхода для внешнего управления пуском/остановкой двигателя
• 7 оптоизолированных несимметричных входов для внешнего командного интерфейса (включение/выключение/аварийная остановка)
• 3 оптоизолированных выходных порта состояния для мониторинга состояния водителя и системной интеграции
• Широкий диапазон микрошагов (400–51 200 шагов/об) с точным регулированием тока для снижения нагрева двигателя
• Комплексная защита: защита от перенапряжения, пониженного напряжения и перегрузки по току

Электрические характеристики

• Непрерывный выходной ток: 0 - 6,0 А (типичное значение 2,0 А)
• Входное напряжение: 24–110 В постоянного тока (типичное 48 В)
• Ток логического входа: 7–16 мА (типично 10 мА)
• Входное напряжение логики: 0–30 В (типичное 24 В)
• Сопротивление изоляции: 100 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

• Охлаждение: Естественное охлаждение
• Окружающая среда: Держитесь подальше от другого отопительного оборудования, а также избегайте пыли, масляного тумана, едких газов, мест с сильной вибрацией, горючих газов и токопроводящей пыли.
• Температура: 0℃ - 50℃
• Влажность: 40% - 90% относительной влажности (без конденсации)
• Вибрация: 10 - 55 Гц/0,15 мм
• Температура хранения: -20℃ - 70℃
