ЧПУ комплект с шаговым двигателем с обратной связью YS Series, 1 ось, V2.0, 2,00 Нм (283,22 унц-дюйм), двигатель Nema 23 и драйвер

0 отзывов - Написать отзыв

руб.4228

5 + руб.4104

10 + руб.3987

50 + руб.3878

100 + руб.3774

В наличии: 10000
Модель: 1-CL57Y-S20-V20
Вес брутто: 2.40kg
Сертифицировано: ISO, CE

Products Sold: 4

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

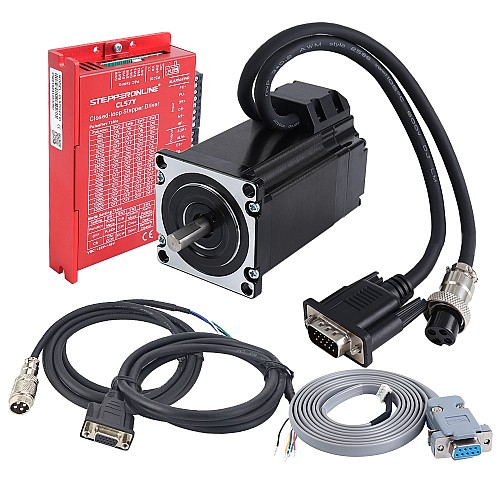

В этот комплект ЧПУ входят:

1 x 23HS30-5004D-E1000: шаговый двигатель Nema 23 с замкнутым контуром, 2,00 Нм (283,22 унции/дюйм), энкодер 1000 имп/об (4000 имп/об)
1 x CL57Y-V20: Шаговый драйвер с замкнутым контуром Y Series V2.0 0-7.0A 24-50VDC для шаговых двигателей Nema 17, 23, 24
1 x CE2-M2-20: удлинительный кабель для двигателя AWG20 длиной 1,7 м (67 дюймов) и энкодера
1 x CABLE-PC-2: отладочный кабель RS232

Спецификация двигателя

Номер детали: 23HS30-5004D-E1000
Количество фаз: 2
Удерживающий момент: 2,00 Нм (283,22 унции на дюйм)
Номинальный ток/фаза: 5,0 А
Фазовое сопротивление: 0,42 Ом
Индуктивность: 1,7 мГн ± 20% (1 кГц)
Размер оправы: 57 x 57 мм
Длина корпуса: 98 мм
Диаметр вала: Φ8 мм
Длина вала: 21 мм
Длина вала с D-образным вырезом: 15 мм
Длина кабеля: 300 мм
Класс изоляции: B 130°C[266°F]

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Минимальное напряжение питания: 4,5 В
Максимальное напряжение питания: 5 В
Выходной ток: 25 мА
Выходное высокое напряжение: 4,5 В
Выходное низкое напряжение: 4,2–4,3 В
Максимальная выходная частота: 60 кГц

Спецификация драйвера

Выходной пиковый ток: 0~7А (0~5,6RMS)
Входное напряжение: +24~50 В постоянного тока
Логический входной ток: 1~7.5 мА
Частота входного импульса: 0~200 кГц
Сопротивление изоляции: 10 МОм

Подключение двигателя и энкодера

А+	А-	B+	Б-
1	2	3	4

ПРИКОЛОТЬ	1	2	3	11	12	13
Кодер	ЕА+	ВКЦ	Земля	ЭБ+	ЭБ-	EA-

CL57Y-V20 улучшает CL57Y за счет добавления переключателя селектора 5V/24V и включения бесплатного кабеля отладки RS232.

Общие функции драйверов серии Y настроены и могут использоваться без отладки. Если требуется дополнительная отладка, нажмите здесь, чтобы приобрести необходимый отладочный кабель.

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Комплект шагового двигателя с замкнутым контуром
Электрические характеристики
Входное опорное напряжение (В)	24 - 48DC
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	1.7
Каналы выходного сигнала	2
Количество осей	1
Номинальный ток (А)	5.0
Разрешение кодера	1000PPR
Тип выходной цепи	Тип дифференциала
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	283.22
Удерживающий момент (Нсм)	200
Фазовое сопротивление (Ом)	0.42
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	21
Источник питания	Нет
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Серия продуктов	Серия YS
Тип выхоDного вала	D

File	Size
CL57Y-V20.STEP	14.7MB	Download
CL57Y(V2.0)_pulse_stepper_driver_manual_V1.0.pdf	852.7KB	Download
23HS30-5004D-E1000.STEP	8.79MB	Download
23HS30-5004D-E1000_Full_Datasheet.pdf	288.61KB	Download
