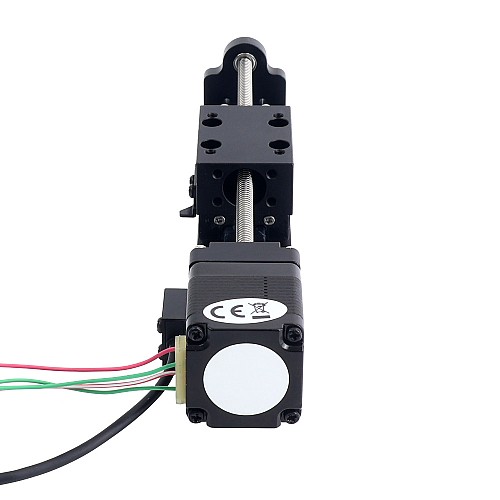

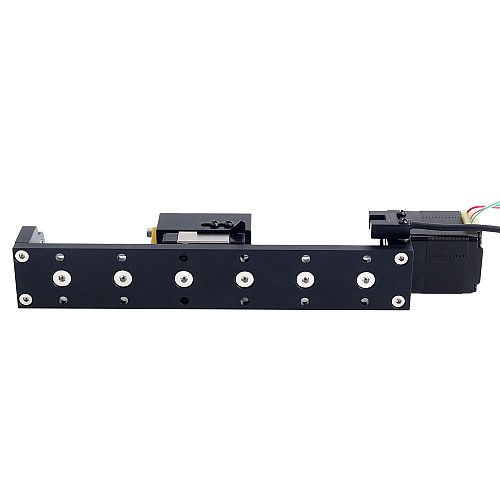

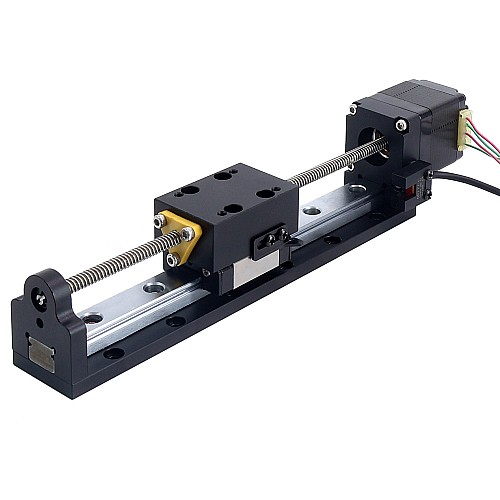

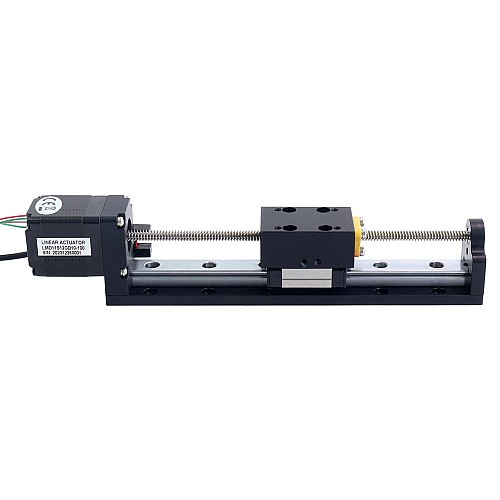

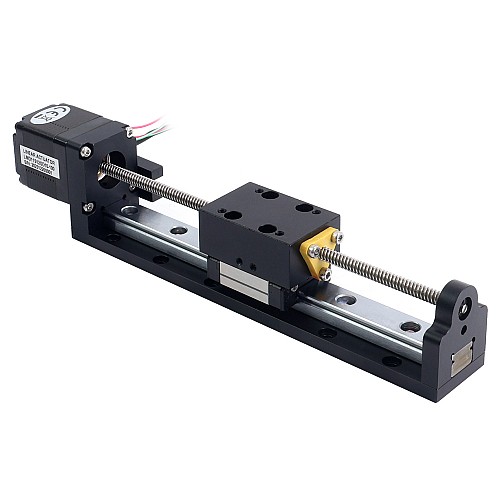

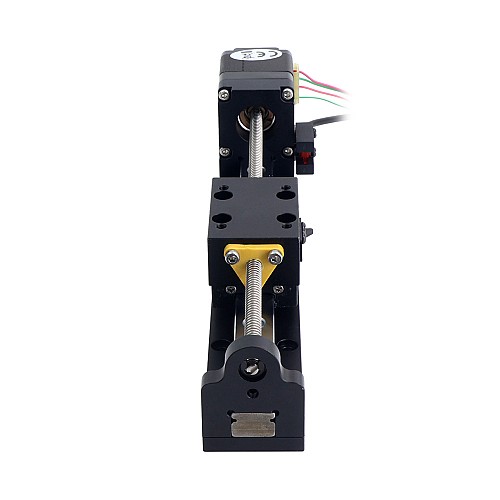

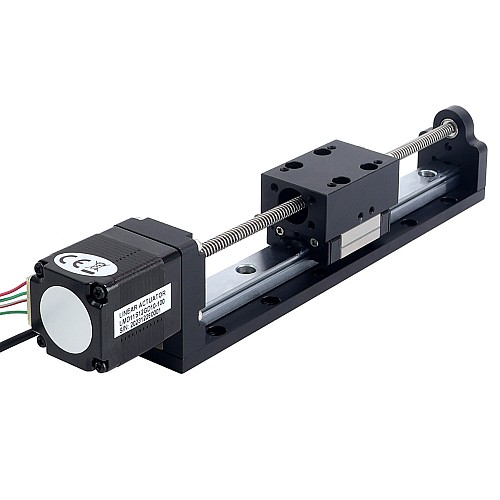

Линейный привод с шаговым винтом Nema 11, ход 1,0 А, шаг 100 мм, усилие 0,05 Н·м (7,08 унций-дюймов), шаг 2,54 мм (0,1 дюйма), с датчиком

Это линейный привод Nema 11 серии LMD с шаговым двигателем, ходом 100 мм, моментом 0,05 Н·м (7,08 унций-дюймов), шагом 2,54 мм (0,1 дюйма) и датчиком. Этот тип привода состоит из высокоинтегрированного линейного шагового двигателя и направляющей. Он обладает такими преимуществами, как простота конструкции и компактность монтажного пространства. Отсутствие соединительной муфты обеспечивает более высокую точность по сравнению с линейными приводами с традиционными соединительными конструкциями. Кроме того, привод оснащен фотоэлектрическим датчиком для определения нулевой точки. Этот привод широко используется в медицинской промышленности, измерительных системах, лазерной сварке, лазерной резке, на небольших станках с ЧПУ, гравировальных и фрезерных станках и т. д.

Электрические характеристики

• Номер детали производителя: LMD11S12GD10-100
• Тип винта: трапециевидный ходовой винт
• Угол шага: 1,8 градуса
• Удерживающий момент: 0,05 Нм (7,08 унций-дюйм)
• Максимальная тяга: 62 Н
• Номинальная грузоподъемность: 120 Н

• Номинальный ток/фаза: 1,0 А
• Фазовое сопротивление: 2,1 Ом ± 10%
• Индуктивность: 1,5 мГн ± 20% (1 кГц)

Физические характеристики

• Размер двигателя: 28 x 28 x 32,2 мм
• Длина ходового винта: 147 мм
• Диаметр ходового винта: 4,76 мм
• Макс. длина хода: 100 мм (3,937 дюйма)
• Макс. скорость: 38,1 мм/с
• Точность позиционирования: ± 0,02 мм
• Шаг: 0,0127 мм (0,0005 дюйма)
• Шаг/оборот: 2,54 мм (0,1 дюйма)
• Количество отведений: 4
• Длина кабеля: 320 мм
• Вес: 0,428 кг

Подключение двигателя

Последовательность фотоэлектрического переключателя
