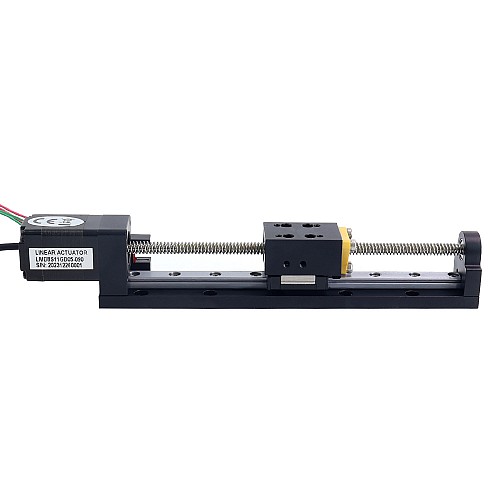

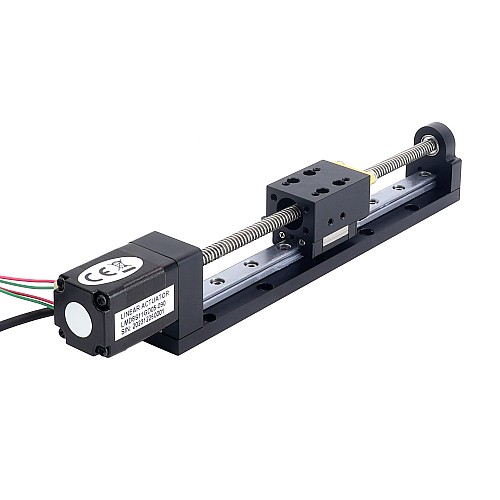

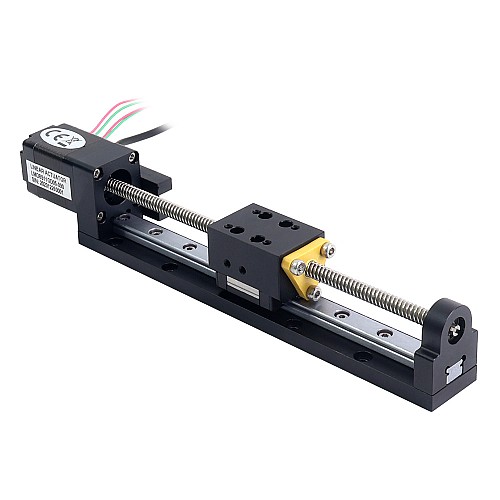

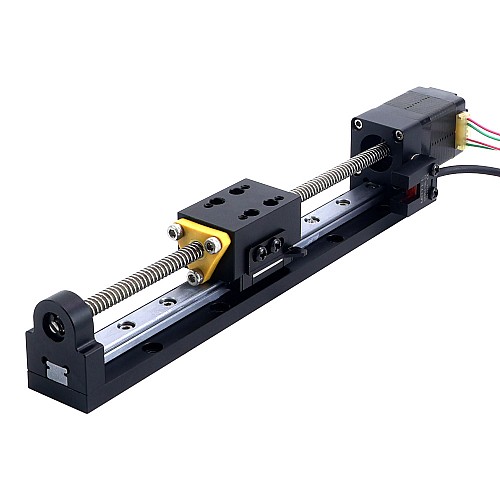

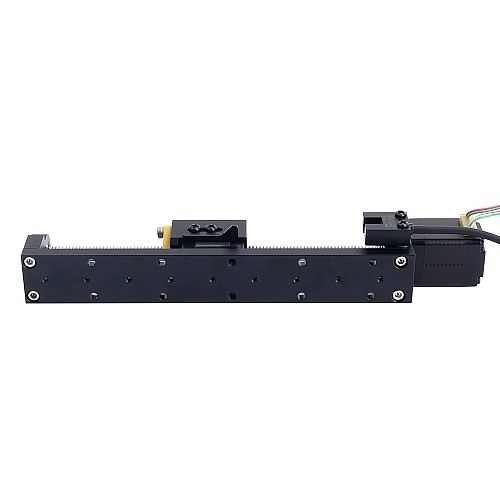

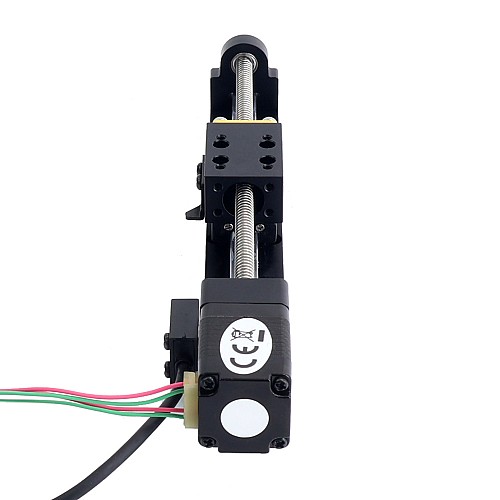

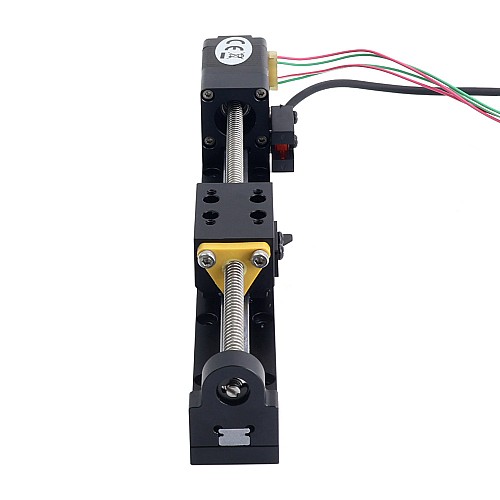

Это линейный актуатор Nema 8 серии LMD с шаговым двигателем и ходом 2,54 мм (0,1 дюйма). Актуатор состоит из высокоинтегрированного линейного шагового двигателя и направляющей. Он обладает такими преимуществами, как простота конструкции и компактность монтажного пространства. Благодаря отсутствию соединительной муфты, его точность выше, чем у линейных актуаторов с традиционными соединительными конструкциями. Кроме того, актуатор оснащён фотоэлектрическим датчиком для определения нулевой точки. Этот актуатор широко используется в медицинской промышленности, измерительных системах, лазерной сварке, лазерной резке, на небольших станках с ЧПУ, гравировальных, фрезерных станках и т. д.

Электрические характеристики

Номер детали производителя: LMD8S11GD05-090
Тип винта: трапециевидный ходовой винт
Угол шага: 1,8 градуса
Удерживающий момент: 0,01 Нм (1,416 унции на дюйм)
Номинальная грузоподъемность: 60 Н
Номинальный ток/фаза: 0,5 А
Фазовое сопротивление: 5,0 Ом ± 10%
Индуктивность: 1,5 мГн ± 20% (1 кГц)
Тип датчика: NPN

Физические характеристики

Размер двигателя: 20 x 20 x 28,2 мм
Длина ходового винта: 124 мм
Диаметр ходового винта: 4,76 мм
Макс. длина хода: 90 мм (3,54 дюйма)
Макс. скорость: 38,1 мм/с
Точность позиционирования: ± 0,02 мм
Шаг: 0,0127 мм (0,0005 дюйма)
Шаг/оборот: 2,54 мм (0,1 дюйма)
Количество отведений: 4
Длина кабеля: 320 мм
Вес: 0,2 кг

Подключение двигателя

Номер контакта	1	2	3	4
Биполярное расстройство	А+	А-	B+	Б-
Провода	Красный	Красно-белый	Зеленый	Зеленый/Белый

Последовательность фотоэлектрического переключателя

Номер контакта	1	2	3	4
Биполярное расстройство	+5~24В	Земля	Одна линия	Н/Д
Провода	Коричневый	Синий	Черный	Белый

Электрические характеристики
Индуктивность (мГн)	1.5
Номинальный ток (А)	0.5
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	1.416
Удерживающий момент (Нсм)	1
Фазовое сопротивление (Ом)	5.0
Физические характеристики
Диаметр ходового винта (мм)	4.76
Длина хода (мм/фут)	90/0.30
Длина ходового винта (мм)	124
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 08 (20 x 20)
Тип линейного двигателя	Ходовой винт
Ход/оборот (мм)	2.54
Ход/Шаг (мм)	0.0127

Концевой выключатель

Линейные приводы от StepperOnline стандартно поставляются с фотоэлектрическим датчиком NPN, используемым в качестве концевого выключателя.

StepperOnline также поддерживает индивидуальную настройку датчика, включая:

Тип датчика (NPN или PNP)
Конструкцию корпуса датчика
Количество и места установки датчиков

Энкодеры

StepperOnline поддерживает индивидуальную установку энкодеров на линейные приводы. Клиенты могут выбирать энкодеры с выходом индекса (Z-фаза) или без него, а также типы выходов, такие как однотактные или дифференциальные (линейный драйвер).

Кроме того, клиенты могут свободно выбирать из различных разрешений для достижения более легкого и точного позиционирования.

Все стандартные энкодеры StepperOnline являются оптическими инкрементальными энкодерами. При запросе индивидуальной установки энкодера, пожалуйста, предоставьте подробные спецификации, особенно касающиеся разрешения, сигнала индекса и типа выхода.

Тормоза

Чтобы предотвратить потенциальные опасности в вертикальных приложениях или во время внезапных сбоев питания, StepperOnline поддерживает установку тормозов на линейные приводы для обеспечения безопасности работы. StepperOnline использует стандартные отключаемые тормоза, которые автоматически срабатывают при отключении питания, обеспечивая безопасное и стабильное позиционирование оборудования.

Кабели

StepperOnline предлагает варианты индивидуальной настройки кабелей для своих линейных приводов, включая провода двигателя, кабели энкодера и провода тормоза. Варианты настройки включают:

Длину проводов и сечение провода
Тип разъема или клеммы
Скручивание проводов (плетение)
Защитные оболочки, такие как термоусадочные трубки, кабельные вводы или гибкие кабели высокой гибкости
