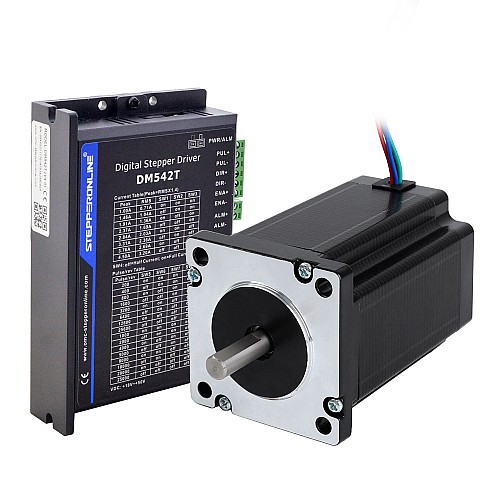

Комплект одноосного шагового ЧПУ с шаговым двигателем Nema 24 и драйвером, 3,1 Нм (439 унций-дюймов)

• 1 x цифровой шаговый привод 1,0–4,2 А 20–50 В постоянного тока для шаговых двигателей Nema 17, 23, 24
• 1 x двухвальный Nema 24 биполярный 3,1 Нм (439 унций-дюймов) 3,5 А 60x60x88 мм 4 провода

Спецификация двигателя

• Номер детали производителя: 24HS34-3504D
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 3,1 Нм (439 унций-дюймов)
• Номинальный ток/фаза: 3,5 А
• Фазовое сопротивление: 1,1 Ом
• Индуктивность: 5,6 мГн±20%(1 кГц)
• Размер оправы: 60 x 60 мм
• Длина корпуса: 88 мм
• Диаметр вала: Φ8 мм
• Длина вала: 24 мм
• Длина D-образного выреза: 20 мм
• Количество отведений: 4
• Длина вывода: 600 мм
• Вес: 1,34 кг

Связь

Спецификация драйвера

• Входное напряжение 20-50 В постоянного тока
• Антирезонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в среднем диапазоне
• Автоматическая идентификация двигателя и автоматическая настройка параметров при включении питания обеспечивают оптимальные реакции с различными двигателями.
• Многошаговый режим позволяет при низком разрешении шага на входе получать более высокий микрошаг на выходе, тем самым обеспечивая более плавное движение двигателя.
• 15 выбираемых микрошаговых разрешений, включая 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
• Плавный пуск без «скачка» при включении
• 8 выбираемых пиковых токов, включая 1,00 А, 1,46 А, 1,91 А, 2,37 А, 2,84 А, 3,31 А, 3,76 А, 4,20 А
• Частота входного импульса до 200 кГц, совместимый с ТТЛ и оптически изолированный вход
• Автоматическое снижение тока холостого хода
• Подходит для 2-фазных и 4-фазных двигателей
• Поддержка режима PUL/DIR
• Защита от перенапряжения и перегрузки по току
