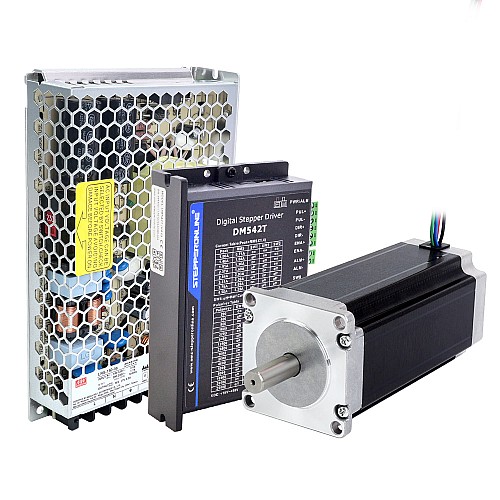

Комплект 1-осевого шагового ЧПУ с шаговым двигателем Nema 23, 3,0 Нм (425 унций-дюймов), драйвером и блоком питания

В этот комплект ЧПУ входит:

• 1 x DM542T: цифровой драйвер шагового двигателя 1,0–4,5 А 18–50 В постоянного тока для шаговых двигателей Nema 17, 23, 24
• 1 x 23HS45-4204S: биполярный шаговый двигатель Nema 23 3 Нм (425 унций/дюйм) 4,2 А 57 x 57 x 114 мм с 4 проводами
• 1 x LRS-150-36: закрытый импульсный источник питания MEANWELL 154,8 Вт 36 В постоянного тока 4,3 А 115/230 В переменного тока

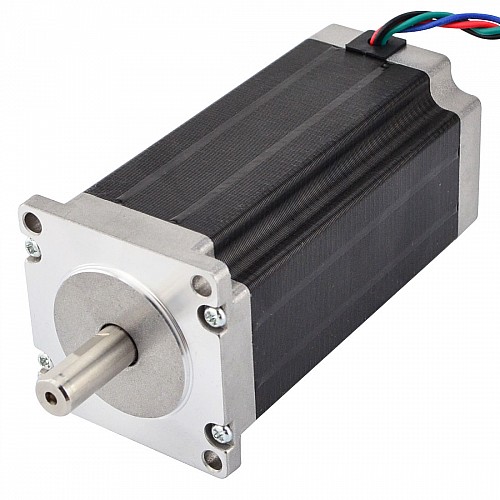

Характеристики двигателя

• Номер детали производителя: 23HS45-4204S
• Тип двигателя: Биполярный шаговый двигатель
• Угол шага: 1,8 градуса
• Удерживающий момент: 3,0 Нм (425 унций-дюймов)
• Номинальный ток/фаза: 4,2 А
• Сопротивление фазы: 0,9 Ом
• Индуктивность: 3,8 мГн ±20% (1 кГц)
• Размер рамы: 57 x 57 мм
• Длина корпуса: 113 мм
• Диаметр вала: Φ10 мм
• Длина вала: 24 мм
• Длина D-образного выреза: 20 мм
• Количество выводов: 4
• Длина вывода: 400 мм
• Класс изоляции: B 130°C[266°F]

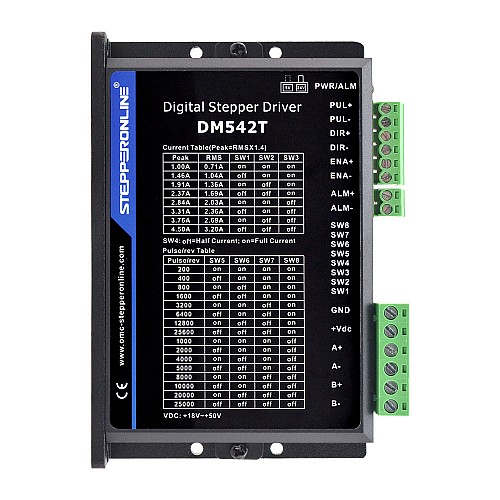

Характеристики драйвера

• Длительность импульса: 2,5 мкСм
• Сопротивление изоляции: 500 МОм
• Частота входного импульса: 0–200 кГц
• Выходной пиковый ток: 1,0–4,5 А (3,2 RMS)
• Входное напряжение: +18–50 В постоянного тока (типичное 36 В постоянного тока)
• Ток логического сигнала: 7–16 мА (типичное 10 мА)
• Поддержка режима PUL/DIR
• Автоматическое снижение тока холостого хода
• Защита от перенапряжения и перегрузки по току
• Мягкий пуск без «скачка» при включении
• Селектор напряжения логики 5 В/24 В, настройка по умолчанию 24 В
• Антирезонанс обеспечивает оптимальный крутящий момент и устраняет нестабильность в середине диапазона
• Частота входного импульса до 200 кГц, совместимый с ТТЛ и оптически изолированный вход
• Подходит для 2-фазных и 4-фазных двигателей, хорошо работает как драйвер NEMA 17, драйвер NEMA 23
• 8 выбираемых пиковых токов, включая 1,00 А, 1,46 А, 1,91 А, 2,37 А, 2,84 А, 3,31 А, 3,76 А, 4,50 А
• Автоматическая идентификация двигателя и автоматическая настройка параметров при включении питания обеспечивают оптимальные отклики для различных двигателей
• Многошаговый режим позволяет входному шагу с низким разрешением создавать более высокий микрошаг на выходе, тем самым обеспечивая более плавное движение двигателя
• 16 выбираемые разрешения микрошага, включая 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

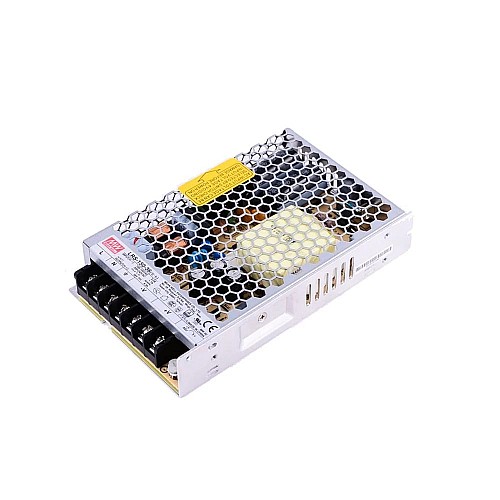

Характеристики питания

• Выход 36 В постоянного тока 4,3 А
• Диапазон входного напряжения переменного тока: 85 ~ 132 В переменного тока
• Номинальная мощность: 154,8 Вт
• Диапазон входного напряжения переменного тока выбирается переключателем
• Выдерживает скачок напряжения 300 В переменного тока в течение 5 секунд
• Потребляемая мощность без нагрузки < 0,5 Вт
• Защита: Короткое замыкание / Перегрузка / Перенапряжение / Перегрев
