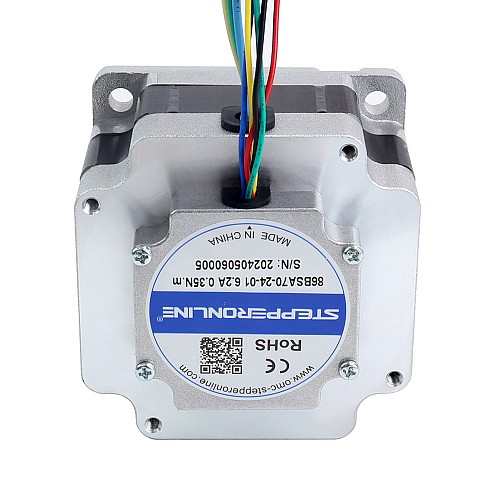

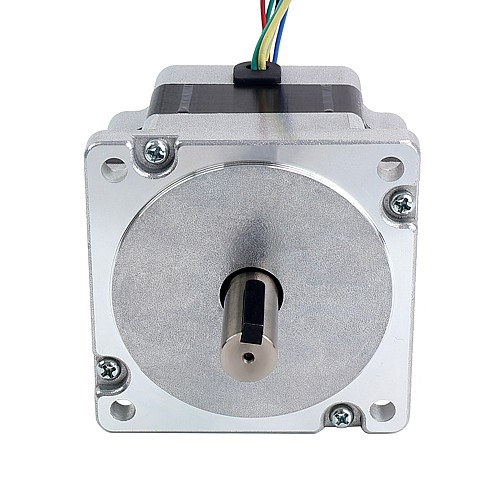

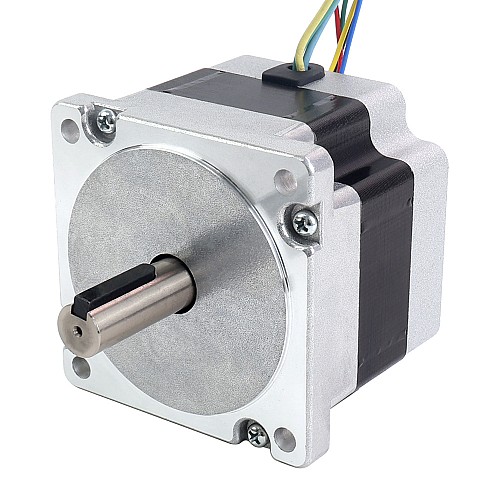

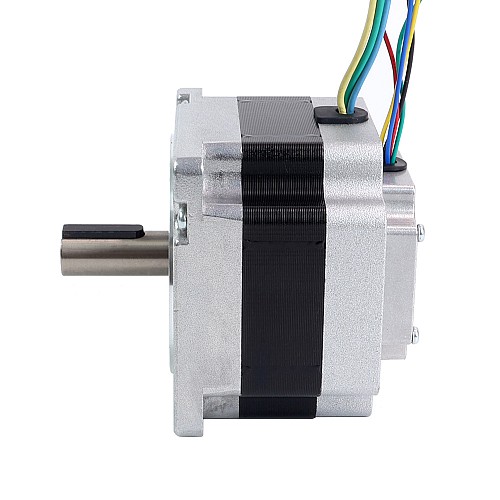

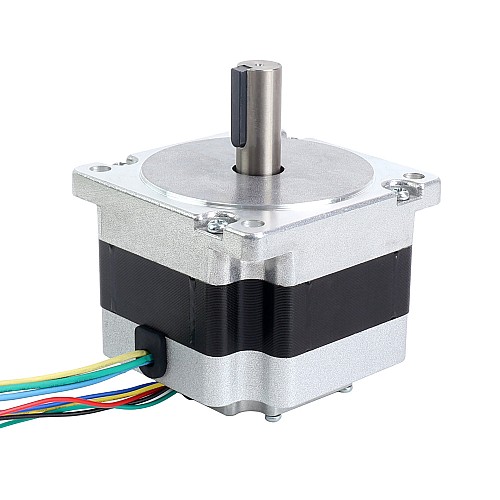

Бесщеточный двигатель постоянного тока 24 В, 3000 об/мин, 0,35 Нм, 110 Вт, 6,20 А, 86 x 86 x 70 мм

Это 24-вольтовый бесщёточный двигатель постоянного тока с 3 фазами и 8 полюсами. Он обеспечивает номинальную скорость 3000 об/мин и крутящий момент 0,35 Н·м (49,56 унций·дюйм).
Бесщёточные двигатели серии 86BSA — это высокопроизводительные двигатели с квадратным корпусом и большим крутящим моментом, которые подходят для текстильных машин, робототехники, автобайков и других промышленных применений.

Электрические характеристики

• Номер детали производителя: 86BSA70-24-01
• Фазы: 3
• Полюса: 8
• Номинальное напряжение: 24 В
• Номинальный крутящий момент: 0,35 Нм (49,56 унций-дюймов)
• Номинальная мощность: 110 Вт
• Номинальная скорость: 3000±10% об/мин
• Номинальный ток: 6,20 А
• Скорость холостого хода: 3700±10% об/мин
• Сопротивление/фаза: 0,27±10% Ом
• Индуктивность/фаза: 0,69±20% мГн
• ОБРАТНАЯ ЭДС: 4,65±5% В/тыс. ом
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Размер рамы: 86 x 86 мм
• Длина корпуса: 69,6 мм
• Диаметр вала: Φ14 мм
• Длина вала: 35 мм
• Тип вала: Шпоночный паз
• Количество выводов: 8
• Длина вывода: 500 мм
• Датчик: Датчик Холла
• Вес: 1,46 кг
