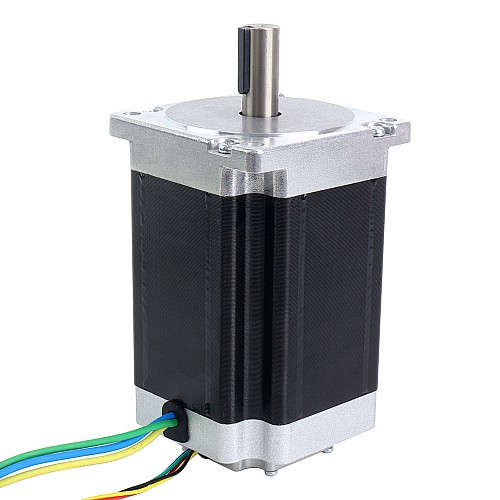

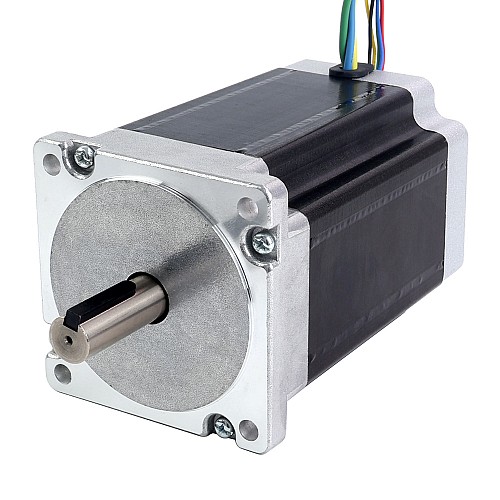

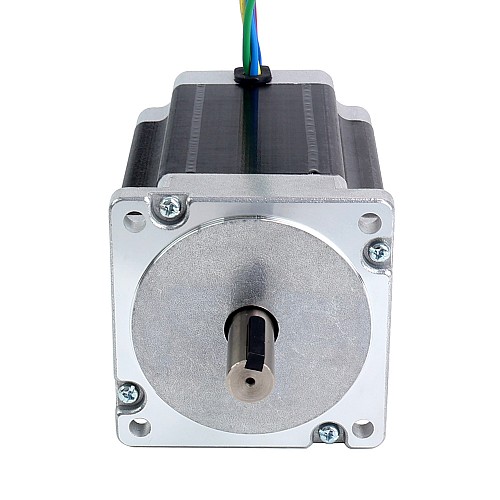

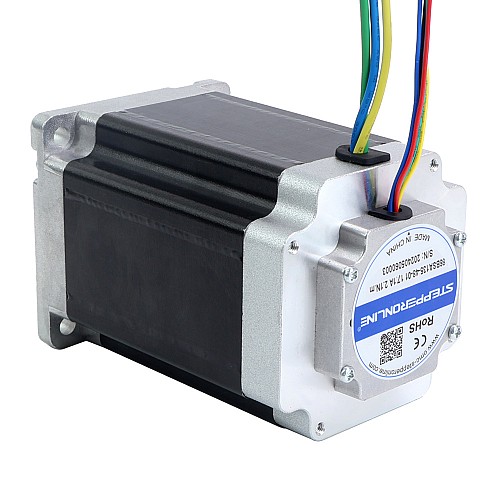

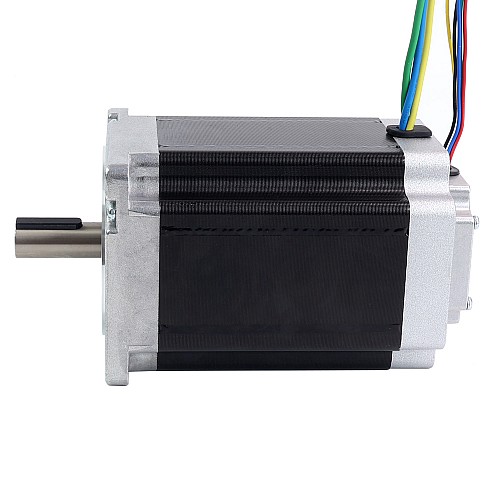

Бесщеточный двигатель постоянного тока 48 В, 3000 об/мин, 2,1 Нм, 660 Вт, 17,10 А, 86 x 86 x 135 мм

Это 48-вольтовый бесщёточный двигатель постоянного тока с тремя фазами и восемью полюсами. Он обеспечивает номинальную скорость 3000 об/мин и крутящий момент 2,1 Н·м (297,38 унций·дюйм).
Бесщёточные двигатели серии 86BSA — это высокопроизводительные двигатели с квадратным корпусом и большим крутящим моментом, которые подходят для текстильных машин, робототехники, автобайков и других промышленных применений.

Электрические характеристики

• Номер детали производителя: 86BSA135-48-01
• Фазы: 3
• Полюса: 8
• Номинальное напряжение: 48 В
• Номинальный крутящий момент: 2,1 Нм (297,38 унций-дюймов)
• Номинальная мощность: 660 Вт
• Номинальная скорость: 3000±10% об/мин
• Номинальный ток: 17,10 А
• Скорость холостого хода: 3450±10% об/мин
• Сопротивление/фаза: 0,12±10% Ом
• Индуктивность/фаза: 0,40±20% мГн
• ОБРАТНАЯ ЭДС: 10,05±5% В/тыс. ом
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Размер рамы: 86 x 86 мм
• Длина корпуса: 134,6 мм
• Диаметр вала: Φ14 мм
• Длина вала: 35 мм
• Тип вала: Шпоночный паз
• Количество выводов: 8
• Длина вывода: 500 мм
• Датчик: Датчик Холла
• Вес: 3,91 кг
